台式MIG21木质拼装展示摆件设计

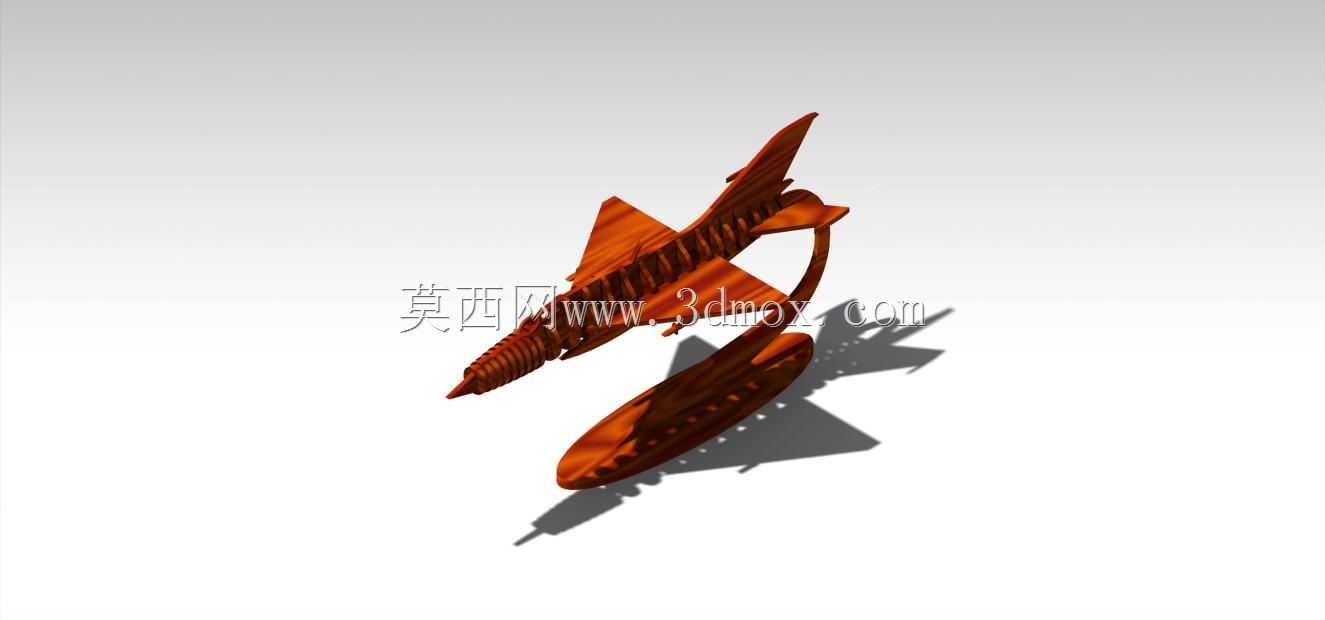

这款台式MIG21造型的木质展示件，采用3mm厚巴尔沙木作为加工基材，适配激光切割工艺完成各零件的批量下料，主要面向航空模型爱好者的桌面陈列、航模科普场景的展示教具使用，也可作为文创类木质拼装产品的结构参考。从设计逻辑来看，整体结构拆分充分考虑薄木片的切割公差与装配间隙，所有拼接位的卡槽尺寸均匹配3mm板材的实际厚度，预留0.1-0.15mm的装配余量，既保证拼装时的插拔顺畅度，又能避免组装后出现结构松垮、零件错位的问题。整机造型还原MIG21战斗机的经典气动布局，机头进气锥、三角翼、单垂尾、水平尾翼的轮廓比例均参照实机的公开尺寸做等比例缩放，配套设计的弧形底座通过插接结构与机身腹部的支撑位连接，无需额外粘接即可稳定放置在水平台面上，整体摆放后的重心落在底座支撑范围内，不会出现倾倒问题。零件排布阶段充分考虑激光切割的材料利用率，所有异形零件嵌套排布在标准幅面的板材上，切割路径做了共边优化，减少不必要的空行程，同时在易断裂的尾翼、翼尖位置做了局部加宽处理，避免薄木片零件在切割、搬运、拼装过程中出现折断损坏。实际应用中，这类木质拼装模型既可以作为手工爱好者的DIY制作素材，完成拼装后可直接放置在书桌、展柜作为装饰摆件，也可用于青少年航空科普教学，通过拼装过程让参与者了解战斗机的基本气动外形结构，相比塑料注塑模型，木质切割件的拼装门槛更低，无需专用胶水与复杂工具，仅通过卡槽拼接即可完成整体组装，表面可根据个人喜好做木蜡油涂装、手绘图案等二次创作。结构设计上没有多余的冗余零件，所有外露的拼接缝均对齐机身的外形轮廓线，组装完成后不会出现突兀的接缝影响整体观感，底座的弧形造型既提升了摆件的视觉轻盈感，也避免了尖锐边角带来的磕碰风险，整体尺寸控制在桌面摆放的合理范围内，不会占用过多的台面空间，适配多数家庭、办公场景的陈列需求。
