流量可调式径向柱塞液压泵结构

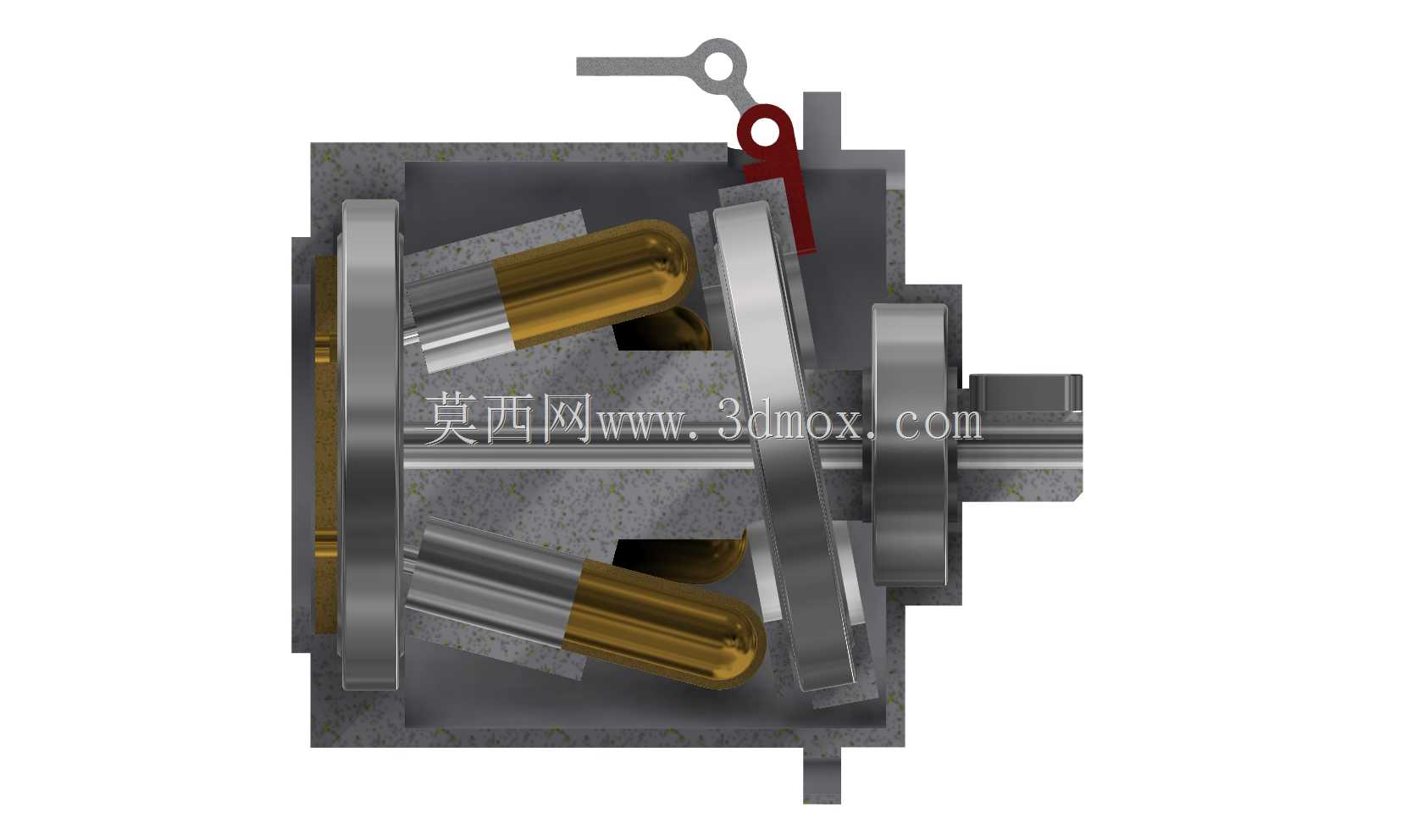

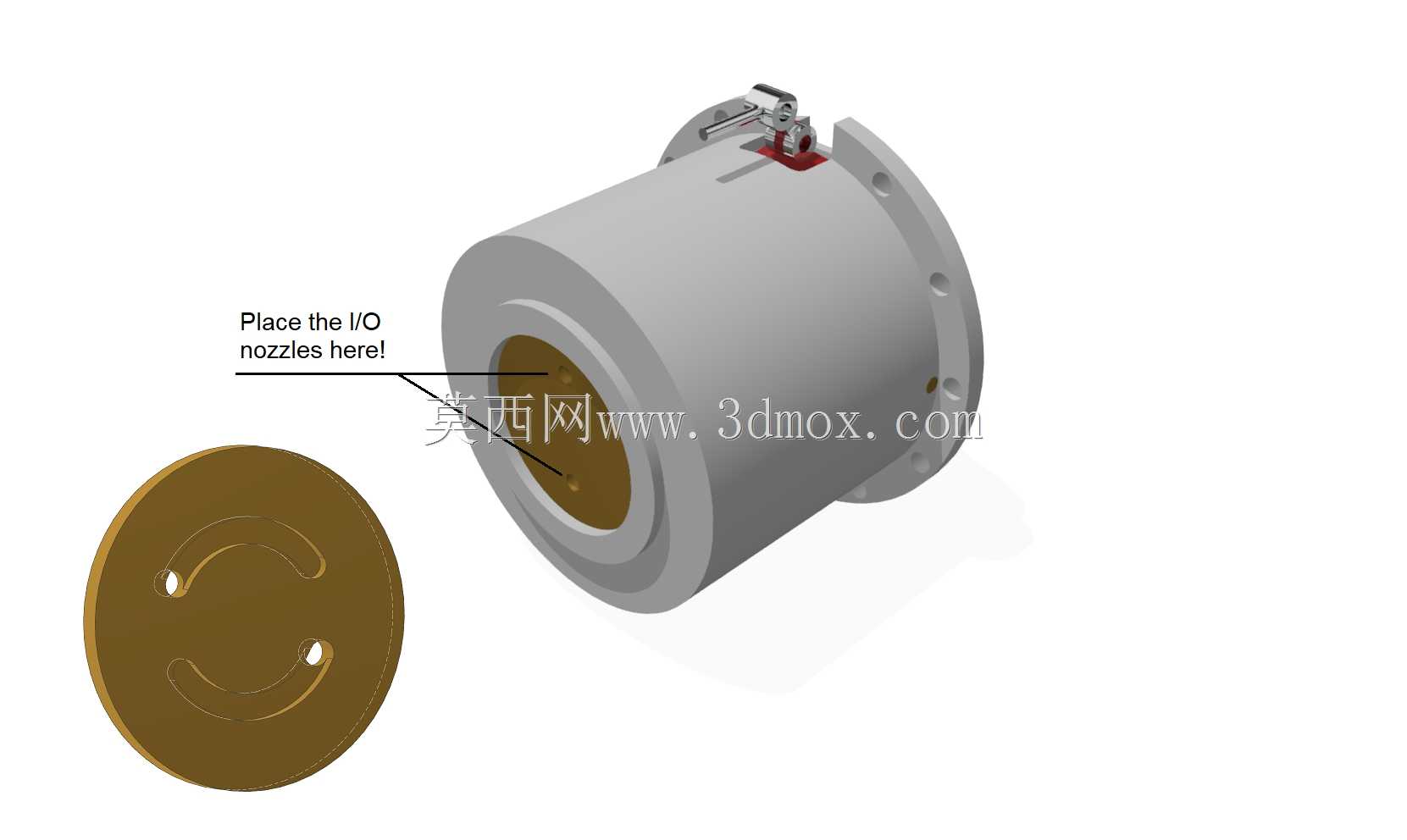

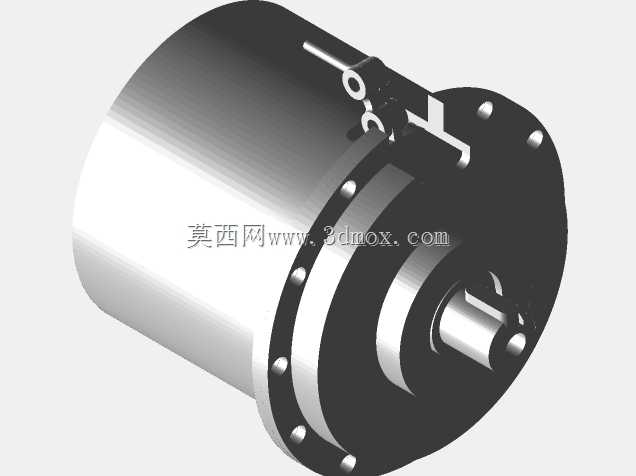

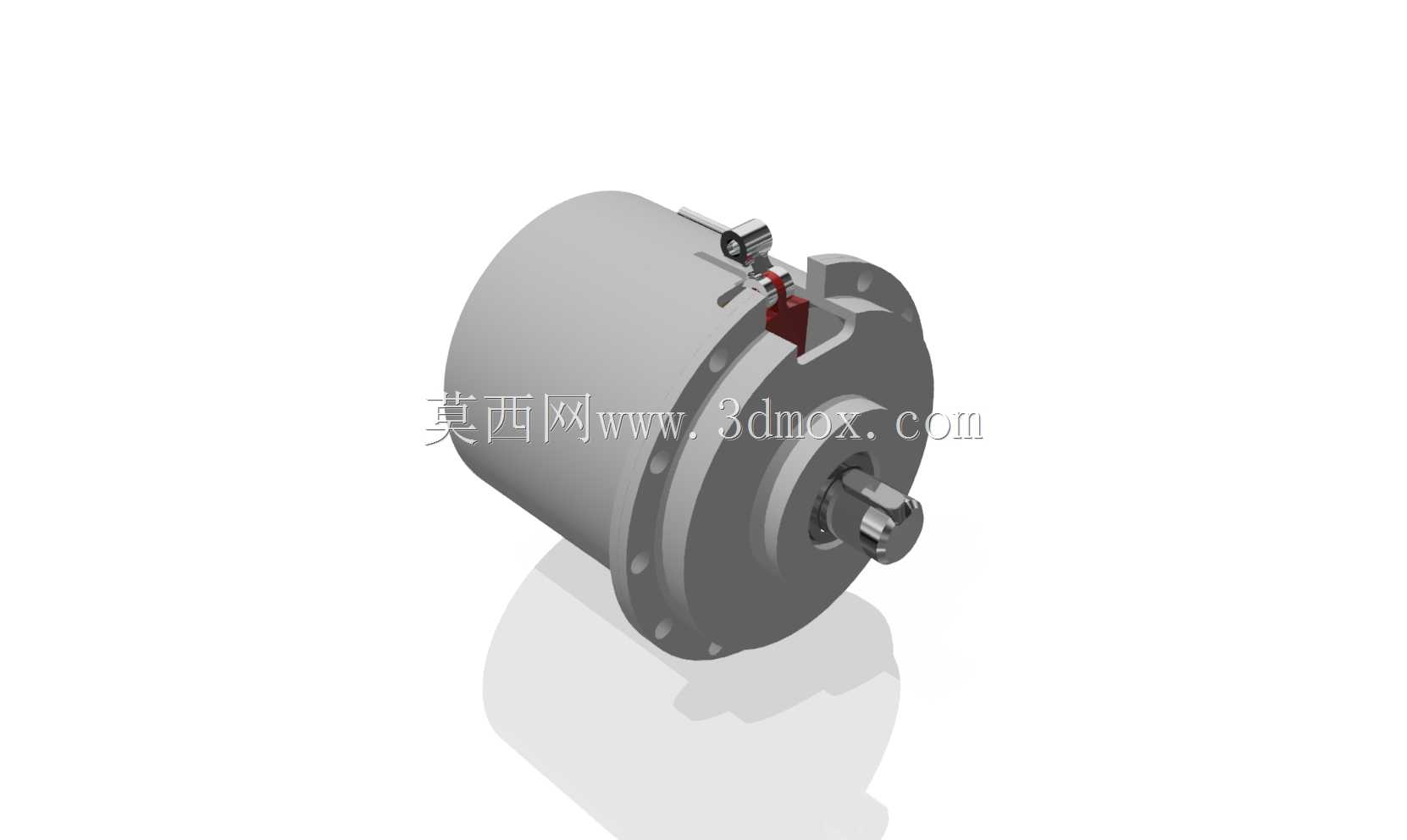

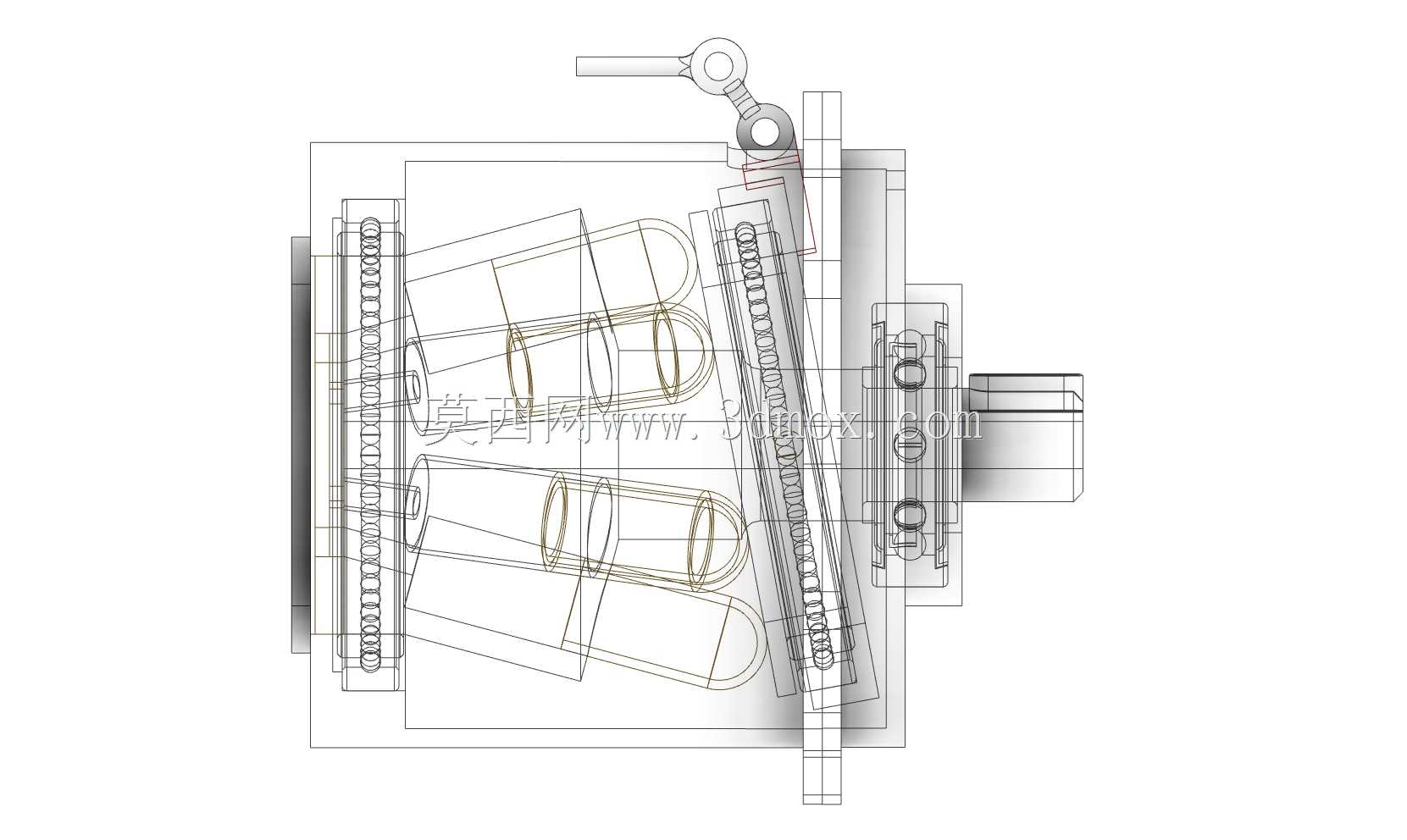

这款流量可调的柱塞泵结构，在液压动力单元、车载作业系统、中低压流体输送场景中都有适配空间，尤其适合需要按需调整输出流量的工况，比如高空作业车的液压执行机构供能、小型液压站的动力输出、闭式液压回路的流量匹配环节，能避免定量泵在变负载工况下的溢流损耗，提升系统整体能效。从结构设计逻辑来看，这款泵采用缸体旋转式径向柱塞布局，柱塞沿转子径向均匀分布，依靠偏心环的行程变化改变柱塞的往复位移量，通过调整偏心距实现输出流量的连续调节，这种结构相比轴向柱塞泵抗污染能力更强，对油液清洁度的要求更低，更适合车载、户外作业这类运维条件有限的场景。建模过程中重点还原了配流轴与转子的配合间隙、柱塞与缸孔的密封段长度、变量调节机构的拨叉与偏心环的连接关系，这些配合面的尺寸公差直接影响泵的容积效率，建模时预留了0.02-0.04mm的配合间隙参考值，方便后续做工程图时直接标注形位公差。安装边界上，泵体采用法兰式安装结构，安装止口的同轴度公差控制在0.02mm以内，输出轴采用平键连接，轴伸长度适配标准联轴器的安装尺寸，进出油口采用内螺纹连接，油口位置布置在泵体侧上方，避免管路安装时与周边固定结构产生干涉。实际选型应用时，需要注意泵的吸油高度不超过500mm，首次启动前需要向泵腔内注满油液避免干磨，变量调节机构的调节行程与输出流量呈线性对应关系，可通过外接调节杆实现远程流量控制。泵体的外壳采用一体化铸造成型结构，表面的散热筋结构增大了空气接触面积，能在连续作业时带走柱塞摩擦产生的热量，降低油液温升速度，延长密封件的使用寿命。转子部分的建模做了动平衡参考结构，每个柱塞的质量差控制在0.5g以内，避免高速旋转时产生径向振动，影响轴承使用寿命。配流轴的高低压配流窗口做了卸荷槽设计，能有效降低柱塞在高低压切换区的压力冲击，减少输出流量的脉动率，让执行机构运行更平稳。
