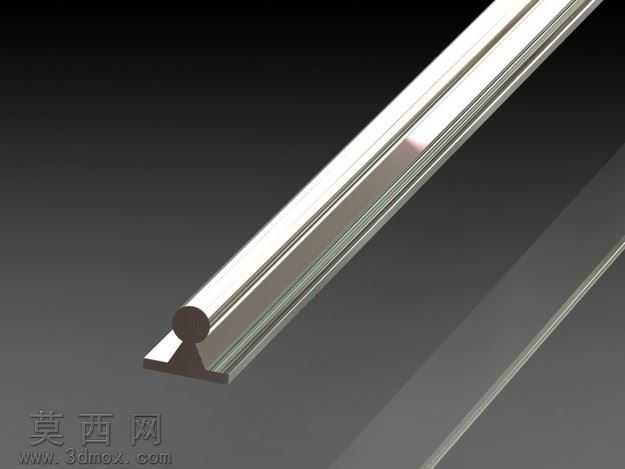

SBR20规格20毫米线性滑轨三维设计

本作品为SBR20规格20毫米线性滑轨的三维建模设计，建模过程严格遵循线性滑轨的实际工业尺寸标准，依托三维建模软件完成全参数化结构搭建。建模初期首先梳理SBR系列线性滑轨的结构特征，该类滑轨为圆柱型直线运动导向部件，主体采用一体化的铝制基座搭配内嵌的高精度圆柱导轨条，建模时先绘制滑轨的横截面轮廓，通过拉伸特征生成滑轨的基础长条形基体，针对基座上用于安装固定的沉孔、定位槽结构，采用草图绘制后切除拉伸的方式完成细节制作，保证每个安装位的尺寸间距符合通用安装标准。内嵌的圆柱导轨部分单独建模后通过装配约束与铝基座完成配合，还原实际产品中导轨条与基座的过盈装配关系，滑轨两端的限位结构也按照实际产品的尺寸完成建模，避免出现结构缺失。材质渲染阶段，铝制基座部分赋予哑光银灰色金属材质，调整材质的粗糙度与反光度参数，还原铝合金阳极氧化后的表面质感；内嵌的圆柱导轨部分赋予高抛光轴承钢材质，设置合适的反射强度与高光参数，体现淬硬钢导轨的光滑耐磨表面特性；整体渲染采用柔和的工业产品打光方案，通过多角度光源消除模型表面的暗部死角，清晰展现滑轨的轮廓线条与结构细节。结构设计上严格还原SBR20滑轨的核心特征：20毫米直径的圆柱导轨保证了足够的负载承载能力，铝基座的轻量化设计在保证结构强度的同时降低了整体重量，基座上的安装孔位采用标准间距设计，可直接适配市面上多数配套的SBR20滑块组件，能够满足直线运动机构的导向传动需求。建模过程中对滑轨的直线度、安装面的平面度都做了参数化约束，保证模型的几何精度符合工业设计要求，整体模型无破面、无重叠面，可直接用于装配验证、运动仿真以及工程图纸的导出，能够为自动化设备、门窗传动机构等需要直线导向结构的设计场景提供可靠的三维模型参考，也可作为机械设计教学中线性传动部件的建模示例使用。
