考克斯三通DEE电机爆炸视图结构设计

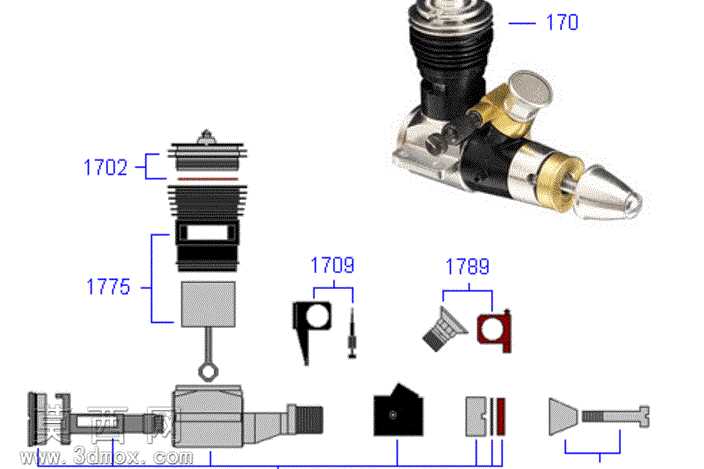

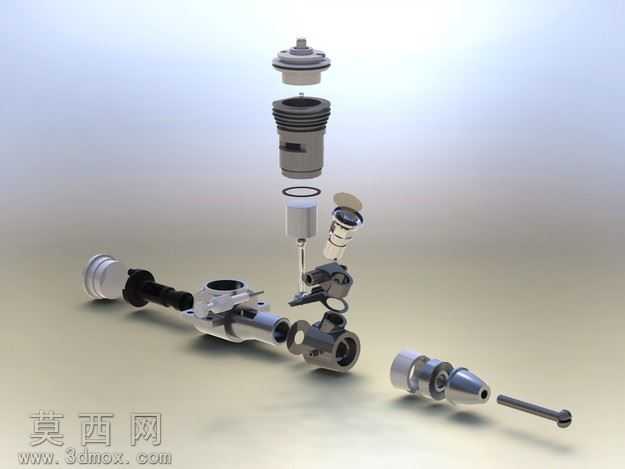

本作品为考克斯三通DEE电机的三维结构设计，采用爆炸视图的呈现形式完整展示整套组件的所有构成零件，建模过程严格遵循小型动力电机的实际装配逻辑，对每一处零件的尺寸比例、配合公差都做了精准还原。建模阶段从核心动力腔体出发，依次完成缸体、密封胶圈、活塞组件、传动杆、三通阀体、喷嘴组件、紧固螺丝等全部零件的独立建模，每一个零件都保留了完整的可编辑参数，既可以单独导出用于零件加工参考，也可以按照装配约束关系完成整体组装，还原电机的完整工作形态。材质渲染阶段针对不同零件的物理属性做了区分设置：金属壳体部分采用磨砂铝合金材质，还原航空类小型电机轻量化外壳的哑光金属质感，表面添加细微的使用磨损纹理提升真实感；密封胶圈采用黑色哑光橡胶材质，调整粗糙度参数模拟橡胶件的阻尼质感；传动杆件采用抛光合金钢材质，添加轻微的环境反射效果体现金属加工件的光洁度；塑料绝缘部件采用浅灰色工程塑料材质，弱化反射强度突出塑料件的温润质感。整体渲染采用柔和的影棚布光，主光源从侧上方打亮主体结构，辅助光源补全零件暗部细节，避免小尺寸零件被阴影遮挡，背景采用浅灰色渐变背景突出模型主体，让爆炸状态下分散的零件依然具备清晰的视觉层次。设计思路上采用爆炸视图的排布逻辑，按照实际装配的拆卸顺序沿轴向依次排布所有零件，相邻零件之间保留均匀的间距，既能够清晰展示每一个零件的独立外形，也能通过排布位置直观体现零件之间的装配对应关系，让观看者可以快速理解整套三通电机的内部构造和动力传递路径。模型对细小结构也做了完整还原，包括缸体表面的散热纹路、阀芯的通孔结构、喷嘴的锥形内腔、紧固螺丝的头部槽型等细节都没有省略，完整复现了这款小型三通电机的精巧结构设计，可用于小型动力组件的结构参考、教学演示或者相关产品的设计迭代参考。
