小型反向FPV飞翼航模结构设计

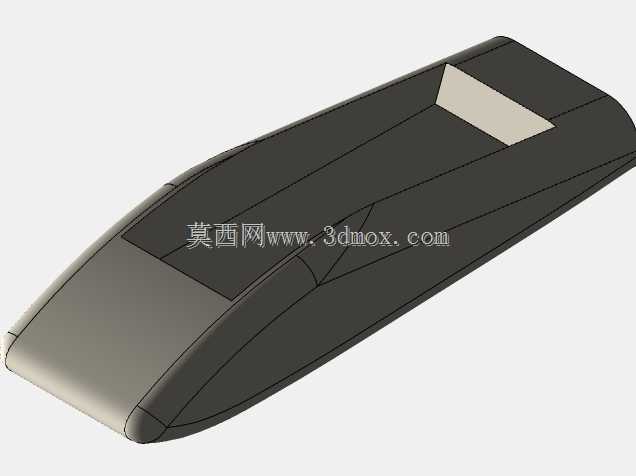

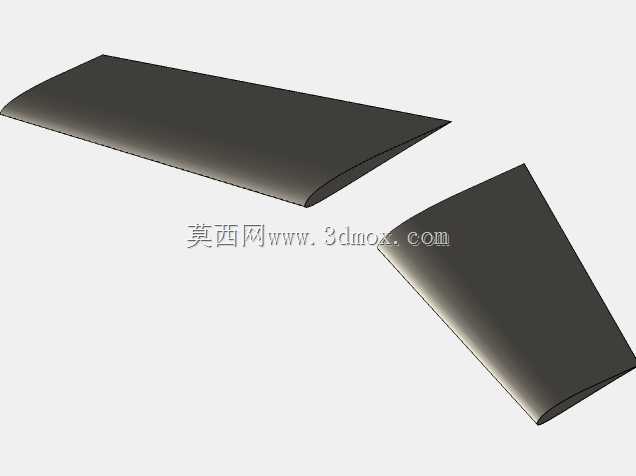

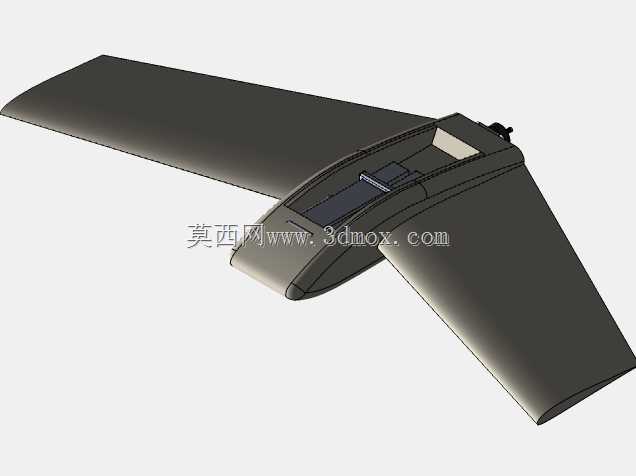

这款飞翼构型的遥控飞行器采用反向翼身融合布局，核心定位是小场地休闲飞行与第一视角航拍体验，适配城市周边开阔草坪、郊外小型空域等起降条件有限的场景，不需要专用跑道即可完成手抛起飞与滑降回收，对飞手的起降操作门槛较低。设计阶段优先考虑了便携性与飞行稳定性的平衡，翼展控制在750毫米级别，整机带标准电池的起飞重量约300克，属于轻量级小型航模范畴，日常携带可装入普通双肩背包，不需要额外的大型收纳箱。结构上采用一体化翼身融合设计，没有传统固定翼的独立尾翼组件，所有飞控舵面集成在翼身后缘，既减少了分体结构带来的装配误差累积，也有效降低了飞行过程中的气动阻力。机身中部预留了标准的电池安装舱位，舱位边界做了限位凸起设计，可适配常规300克级别的航模锂电池，安装时不需要额外打胶固定，依靠舱盖卡扣即可完成电池锁紧，同时预留了走线槽位，方便电调、图传、摄像头的线路规整，避免飞行过程中线材晃动干扰舵面动作。翼型选用低速高升阻比的平凸翼型，机翼前缘做了钝化处理，在小迎角飞行状态下能保持足够的升力系数，失速速度较低，即使低速飞行时也不容易出现突然失速坠机的问题，适配FPV飞行时的低速巡航、小半径转弯等操作需求。机身头部预留了FPV摄像头的安装位，安装角度可根据飞手的飞行习惯做小范围调整，摄像头安装座做了减震设计，能过滤飞行过程中电机震动带来的画面抖动，保证第一视角飞行的画面清晰度。整机结构拆分件数量少，机翼与机身主体采用卡扣加少量螺丝的固定方式，日常维护拆卸不需要复杂工具，外场飞行时如果出现部件损坏，可快速更换备用零件。动力系统安装位布置在机身尾部上方，采用后置推力布局，螺旋桨转动产生的气流不会直接冲刷机翼表面，能减少气动干扰，同时后置布局也能降低螺旋桨触地损坏的概率，在降落滑跑过程中即使机身轻微擦地，也不会直接打坏螺旋桨。飞控设备的安装舱位布置在机身重心位置，预留了足够的安装空间，可适配市面上主流的小型航模飞控板，安装时可通过调整电池位置来配平整机重心，保证飞行时的纵向稳定性。机翼后缘的舵面采用一体化铰接设计，舵面间隙控制在极小范围内，能减少高速飞行时的舵面颤振问题，舵机安装位隐藏在机翼内部，既降低了气动阻力，也能保护舵机不受外界磕碰损坏。
