雪崩搜救用机载染料播撒装置结构设计

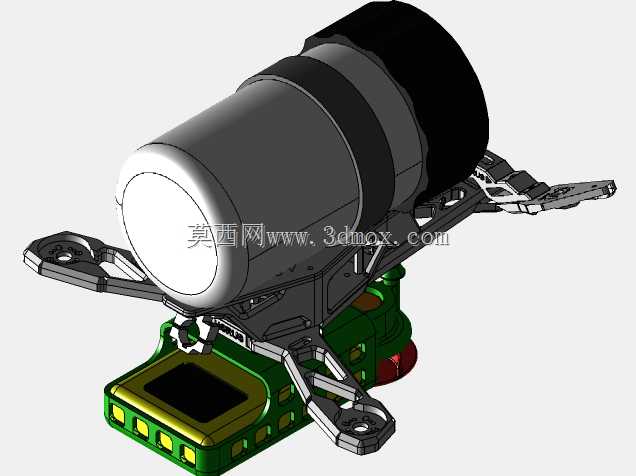

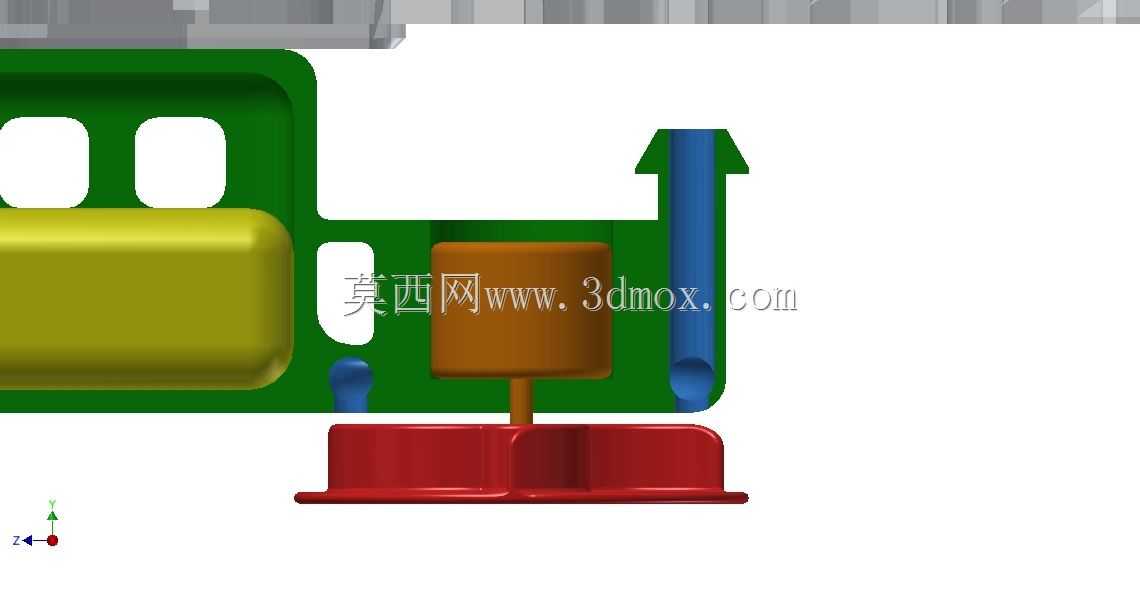

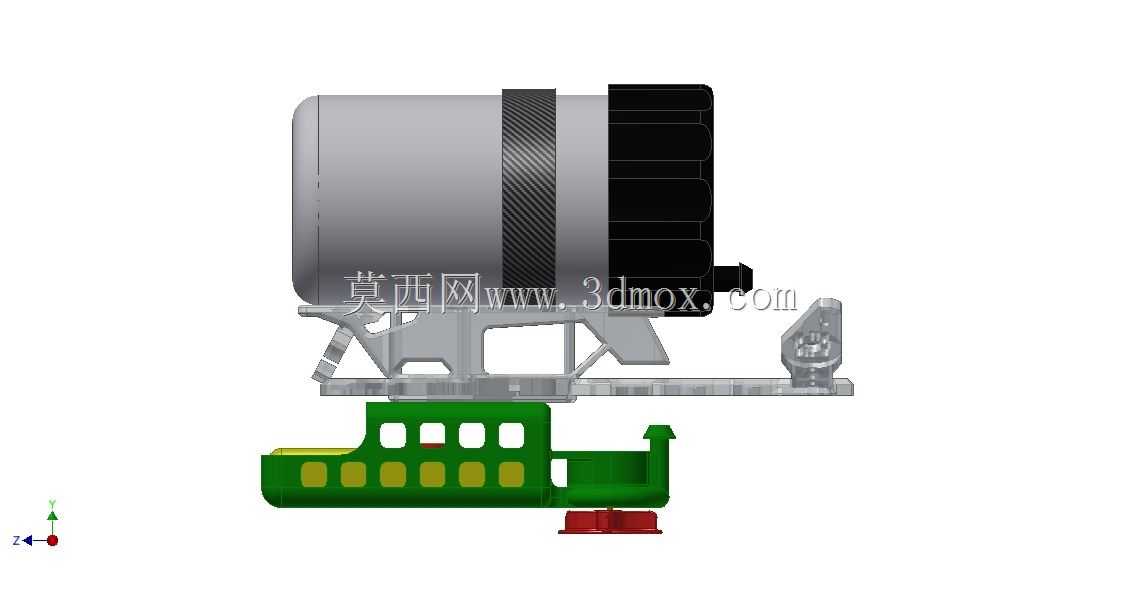

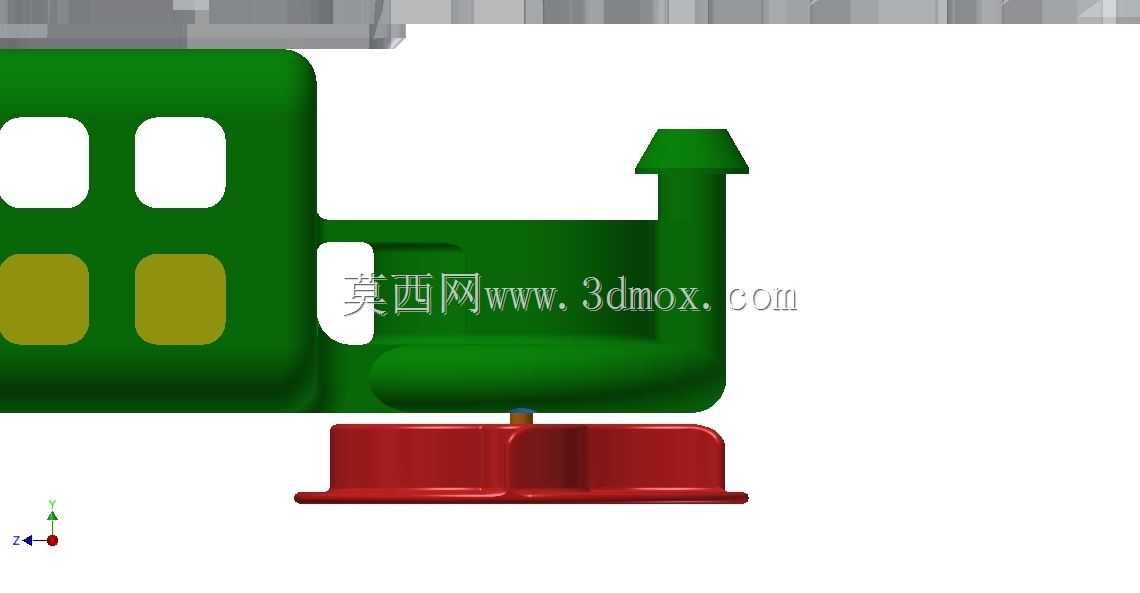

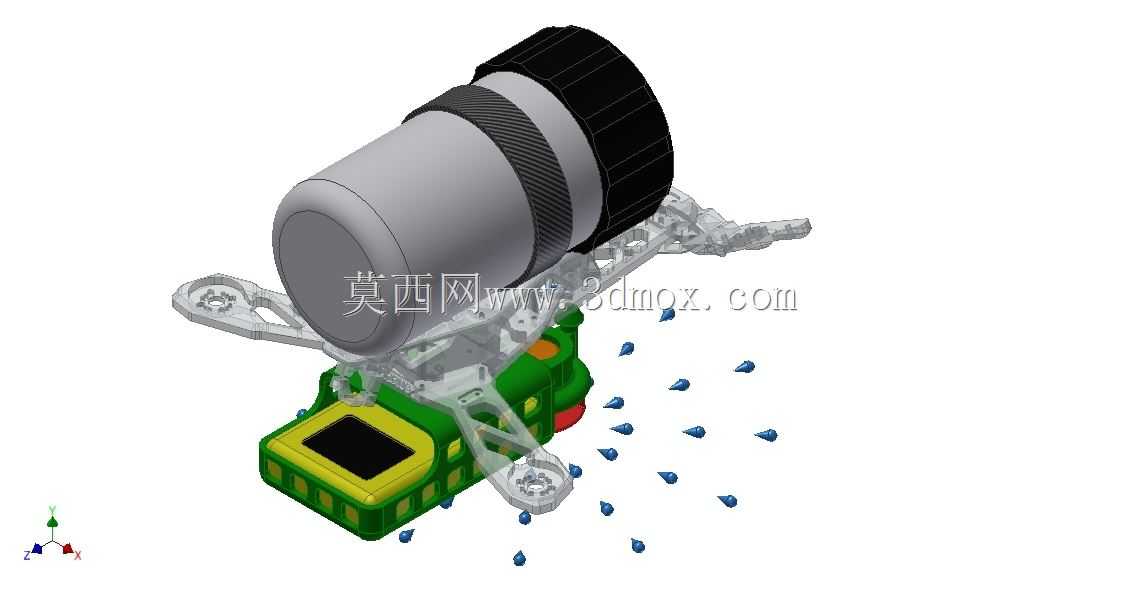

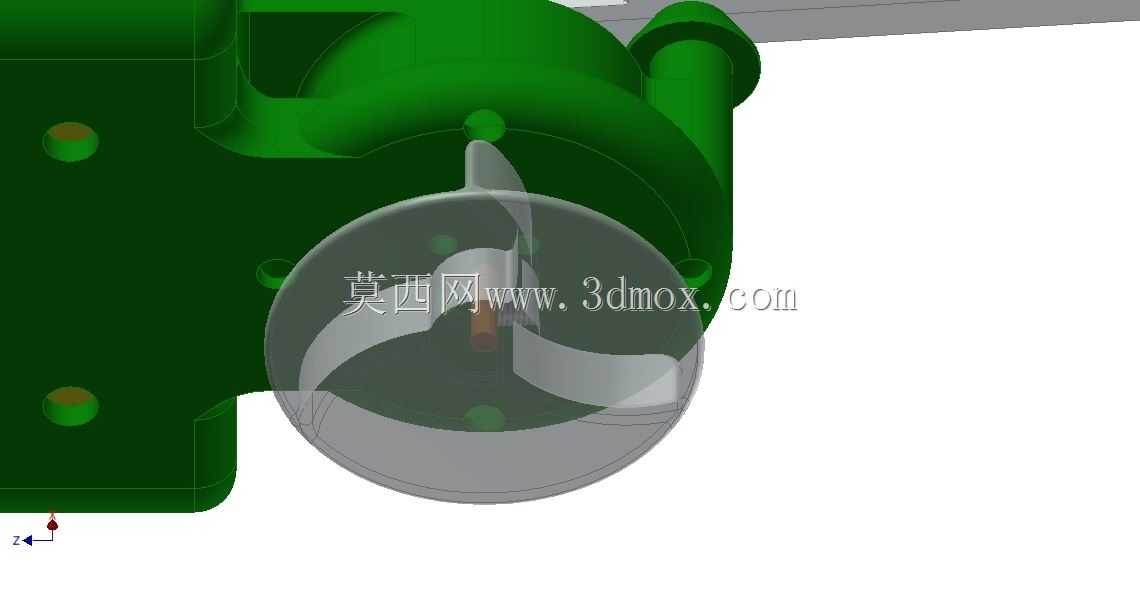

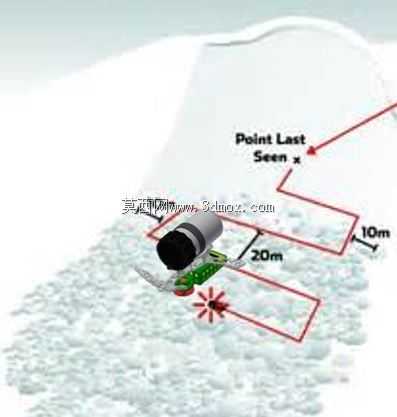

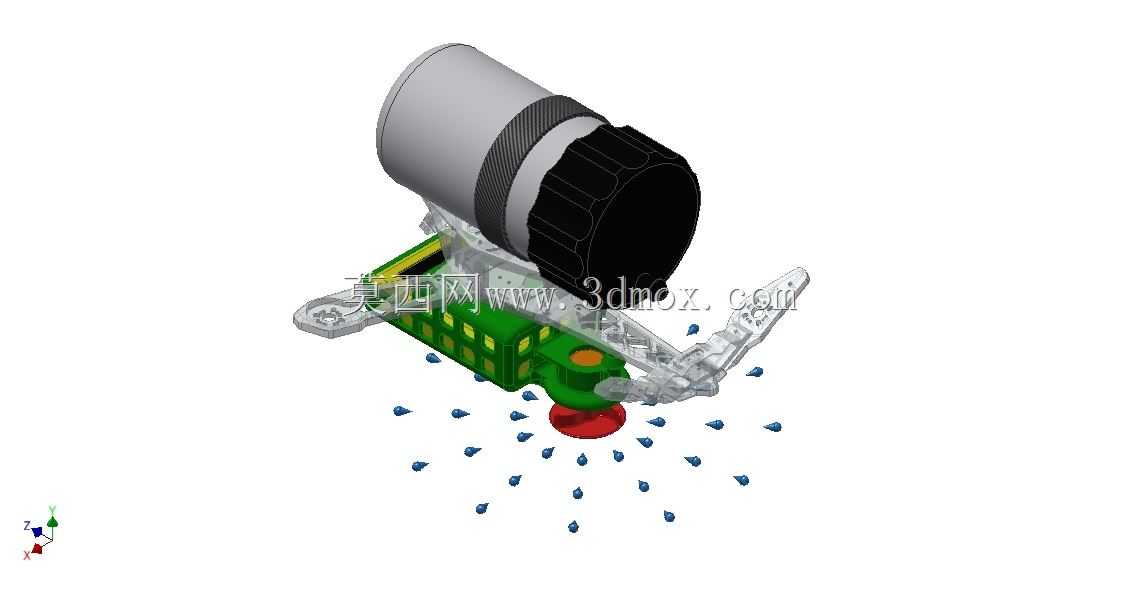

这款机载播撒装置核心服务于雪崩灾害后的搜救作业场景，依托无人机低空飞行的机动优势，解决大面积积雪覆盖区域搜救路径标记效率低、人工标记风险高的实际痛点。装置整体采用上下分层的布局逻辑，上部为圆柱形储液罐体，通过两道防滑橡胶箍圈与下部支架紧固连接，罐体接口适配市面通用口径的储液瓶，无需定制专用储液容器，降低野外作业的耗材补给难度，罐体轴向长度控制在120mm范围内，最大外径75mm，安装后不会超出无人机旋翼的扫掠边界，避免飞行过程中结构干涉。下部主体为绿黄配色的功能基座，基座正面预留嵌入式显示屏安装位，可实时反馈储液余量、播撒流量等作业参数，基座两侧延伸出对称的铝合金安装支臂，支臂末端设置标准化安装孔位，可直接适配多数行业级无人机的机身挂载点，支臂采用镂空轻量化设计，在保证结构强度的前提下尽可能降低挂载自重，减少无人机续航损耗。装置的核心播撒结构摒弃了传统重力驱动球阀的通断方案，采用电机驱动叶轮旋转的均布播撒逻辑：储液罐内的蓝色染色染料经环形通道输送至叶轮腔室，通道壁面开设等径分流孔，染料先通过分流孔均匀附着在旋转的叶轮叶片表面，再随叶轮转动被均匀甩出，在积雪表面形成宽度稳定的圆形标记带，即便叶轮停转时，残留染料也可依靠重力缓慢滴落，形成连续的线状标记路径，避免标记中断。设计阶段充分考虑了3D打印加工的工艺可行性，外壳拆分为两个对半分型的注塑兼容结构件，可通过超声焊接或卡扣粘接完成装配，叶轮部件单独拆分设计，可采用注塑工艺批量生产，降低单件制造成本。除核心的雪崩搜救场景外，该结构通过加装流量控制电磁阀，还可拓展应用于农林作业的小规模施肥、杀虫药剂喷洒，或是夏季户外场景的低空降温洒水作业，拓展用途下无需携带额外收发器模块，可进一步精简结构、压缩整体重量。结构设计时特意优化了流道路径，减少流道弯折死角，降低染料残留堵塞的概率，转动部件与储液腔之间设置密封胶圈，避免低温环境下染料渗漏影响电路部件工作，整体挂载重量控制在300g以内，不会对无人机的飞行稳定性造成明显影响。
