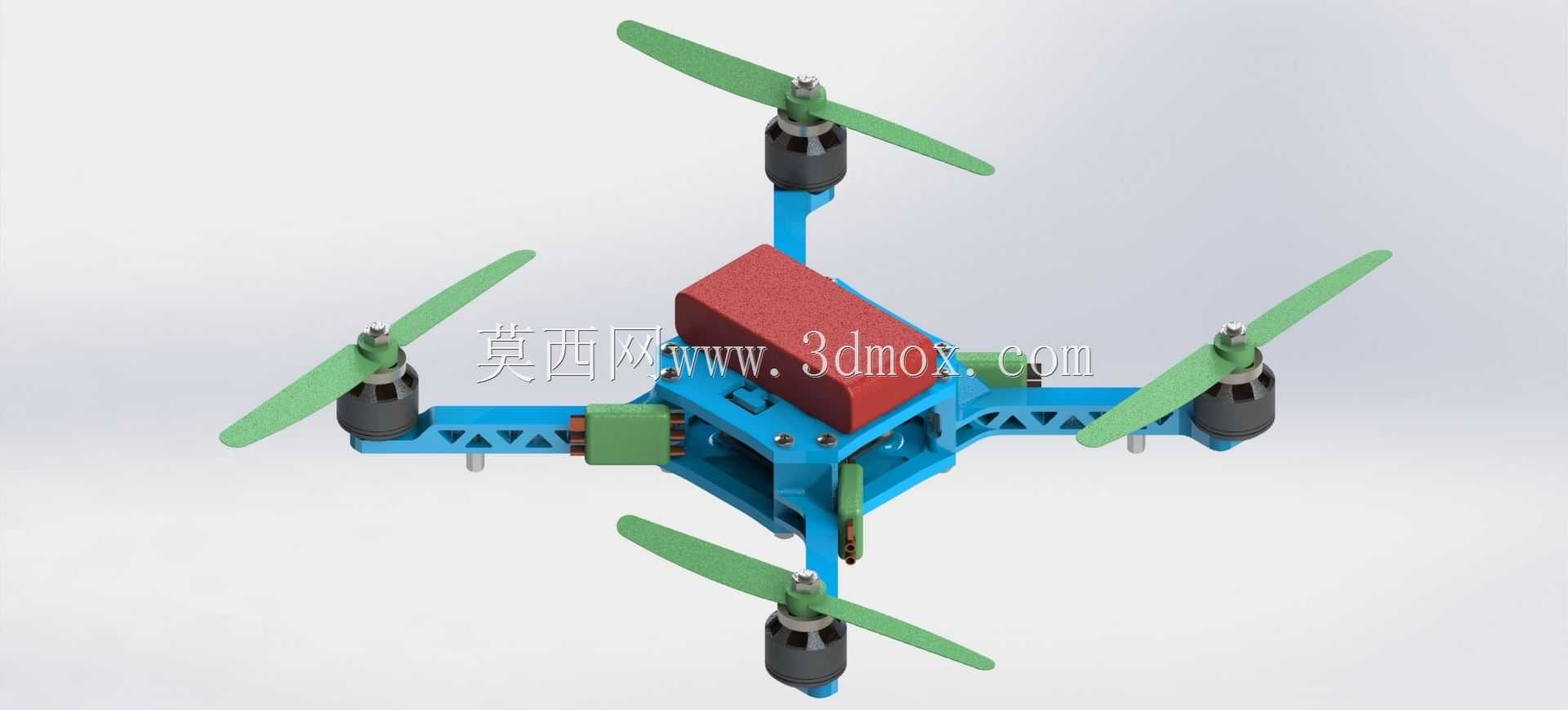

简易拼装四旋翼小型练习飞行器结构

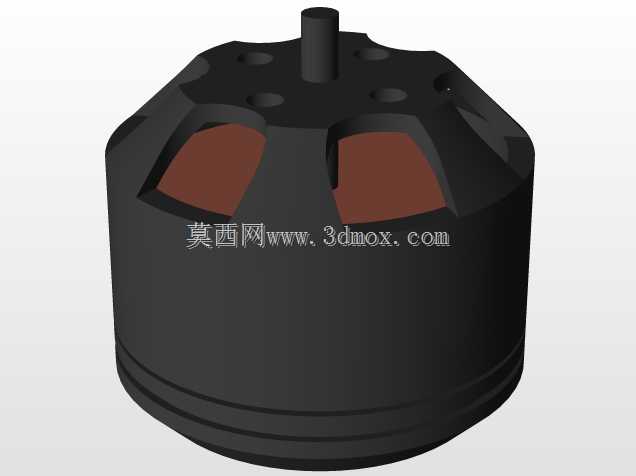

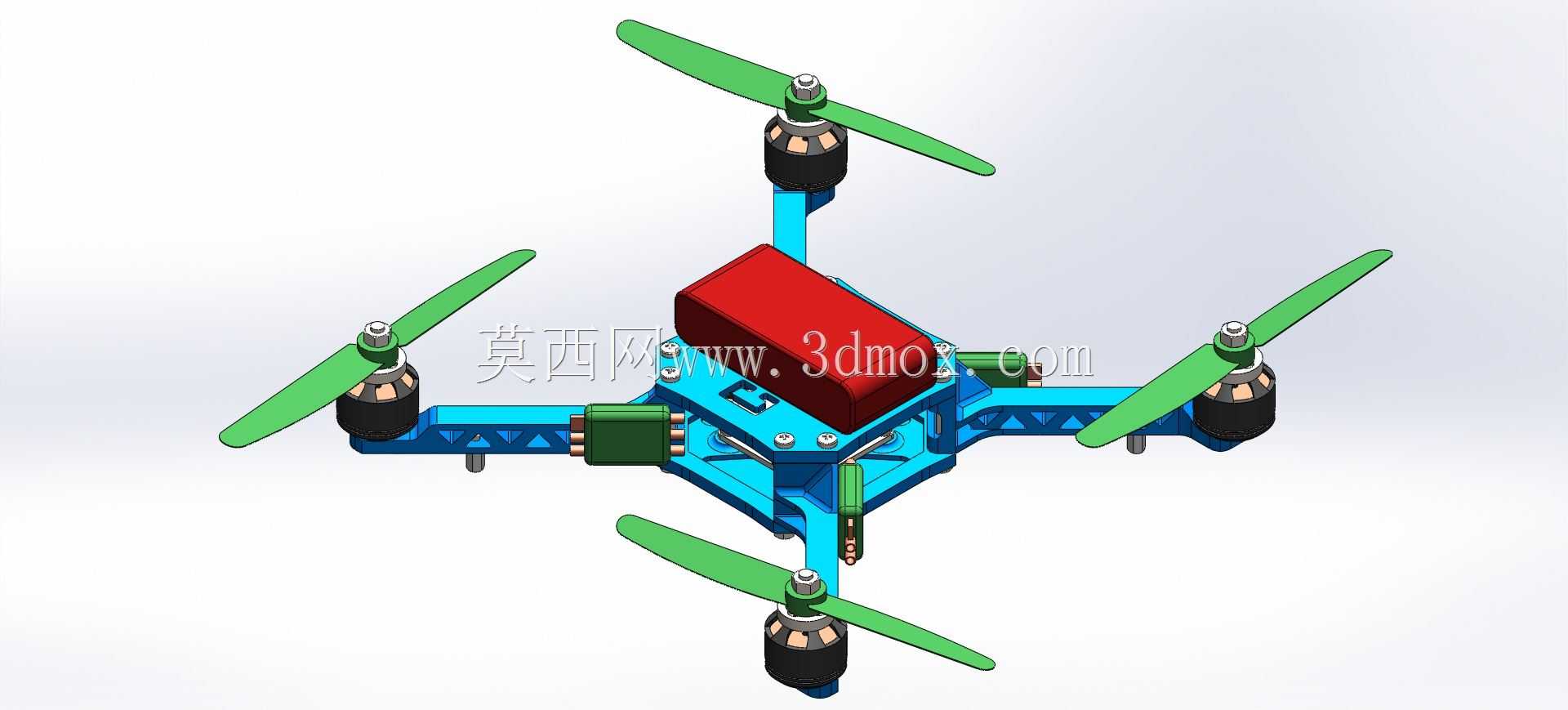

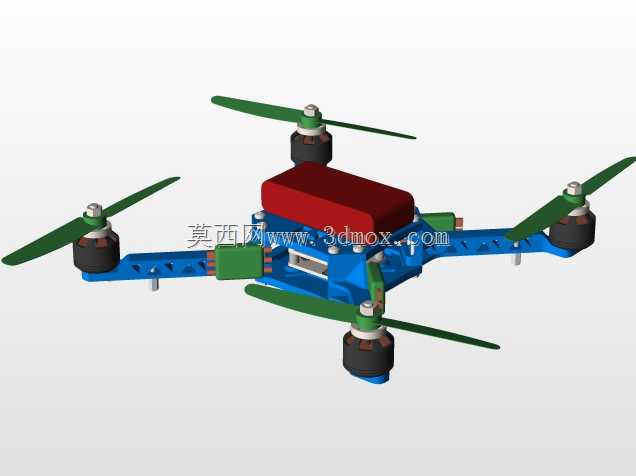

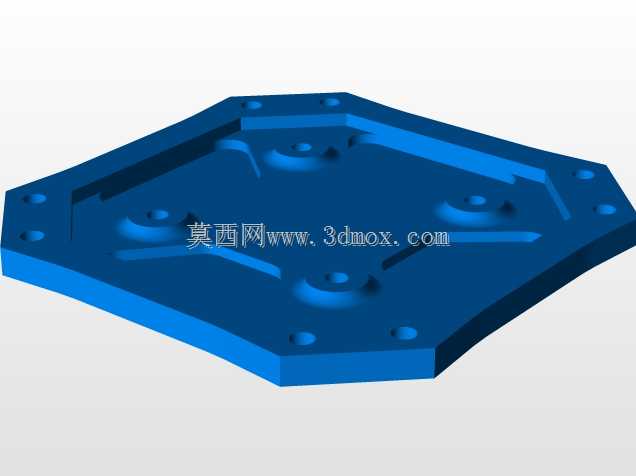

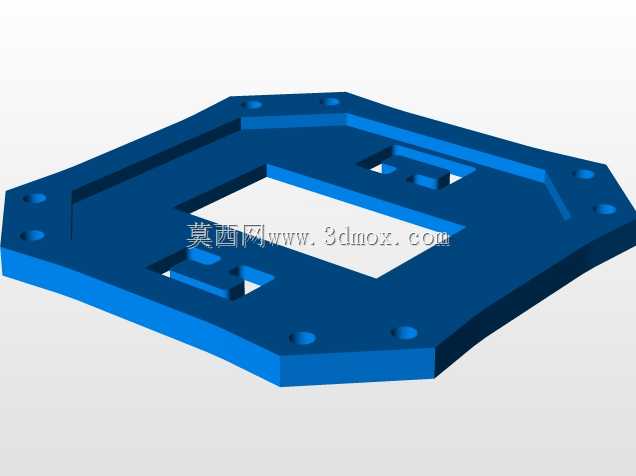

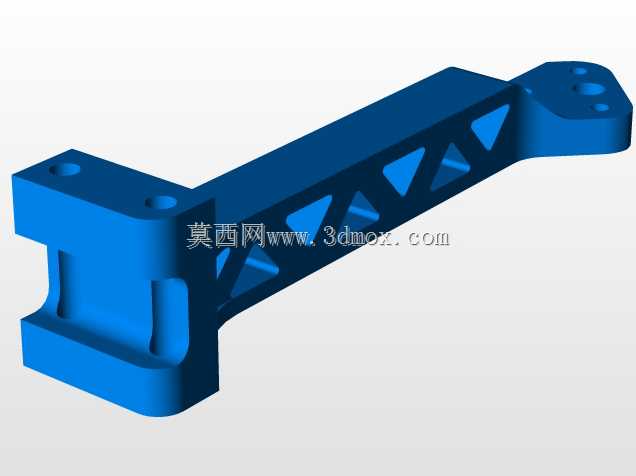

这款小型四旋翼飞行器的结构设计，核心面向入门级航模练习、机械结构教学场景，整体机架采用镂空式一体成型思路，在保证结构强度的前提下尽可能降低整机自重，适配入门级飞控与动力组件的负载能力。从安装边界来看，机架中心预留的方形安装位可直接适配常规尺寸的锂聚合物电池，四周延伸的机臂末端设置有标准电机安装座，可直接匹配常用的有刷/微型无刷电机，无需额外打孔改装，机臂上的三角形镂空结构并非单纯减重设计，同时能提升机臂的抗扭刚度，降低飞行过程中机臂共振带来的飞行姿态不稳定问题。机臂与中心机架的连接位置做了加强筋过渡，可承受新手练习过程中常见的轻度磕碰冲击，避免轻微坠机就出现机架断裂的问题。螺旋桨采用常规两叶设计，桨叶与电机轴的连接位做了快拆结构设计，日常更换损坏桨叶无需额外工具，可快速完成维护。机架下方预留了小型摄像头的安装孔位，可根据使用需求加装第一视角拍摄组件，满足基础的航拍练习需求。从实际用途出发，这款结构既可以作为机械结构设计学习者的三维建模练习案例，帮助从业者掌握机架受力分析、装配约束设置、标准件选型匹配的相关技能，也可直接作为入门航模的加工制作参考，所有安装孔位均按照通用航模配件的标准尺寸设计，加工完成后可直接采购市售标准配件完成整机装配，无需二次修改孔位。整机的外形尺寸控制在微型飞行器范畴，可在室内小空间完成飞行练习，不会因为尺寸过大对室内物品造成碰撞损坏，机臂末端的电机座做了下沉式设计，螺旋桨旋转平面略高于机架上表面，可避免电池安装后突出部分与桨叶发生干涉，同时起落架采用一体化微型支脚设计，直接集成在机臂下方，无需额外安装起落架配件，进一步降低整机装配复杂度与自重。电路走线槽隐藏在机架侧面的凹槽内，可将电调、飞控的连接线规整收纳，避免飞行过程中走线外露被桨叶打到造成故障，中心电池安装位设置有绑带穿孔，可使用常规尼龙扎带固定电池，适配不同厚度的入门级电池，提升配件适配范围。
