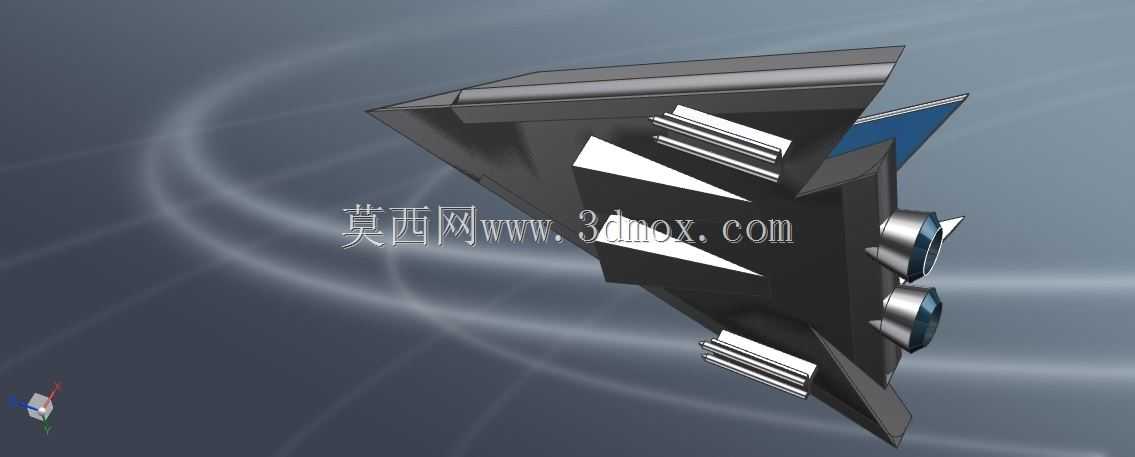

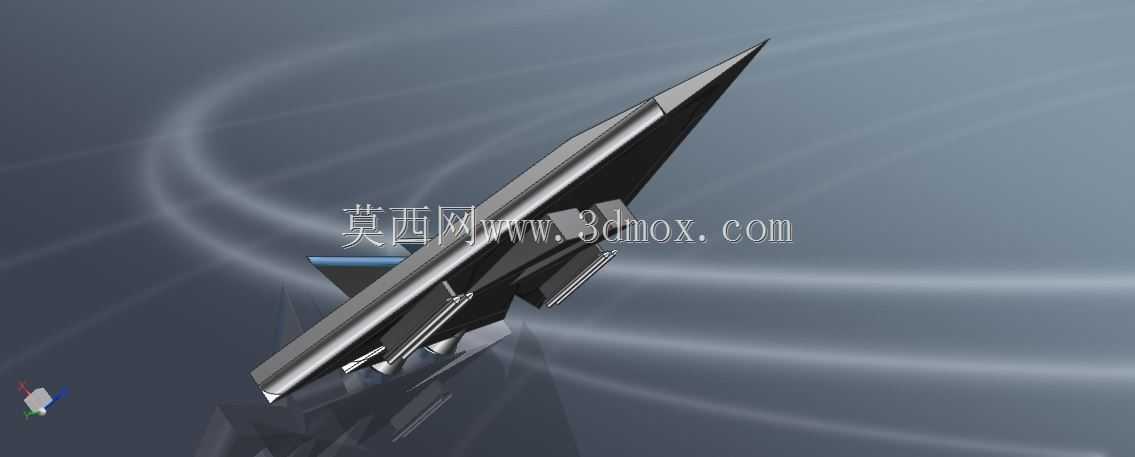

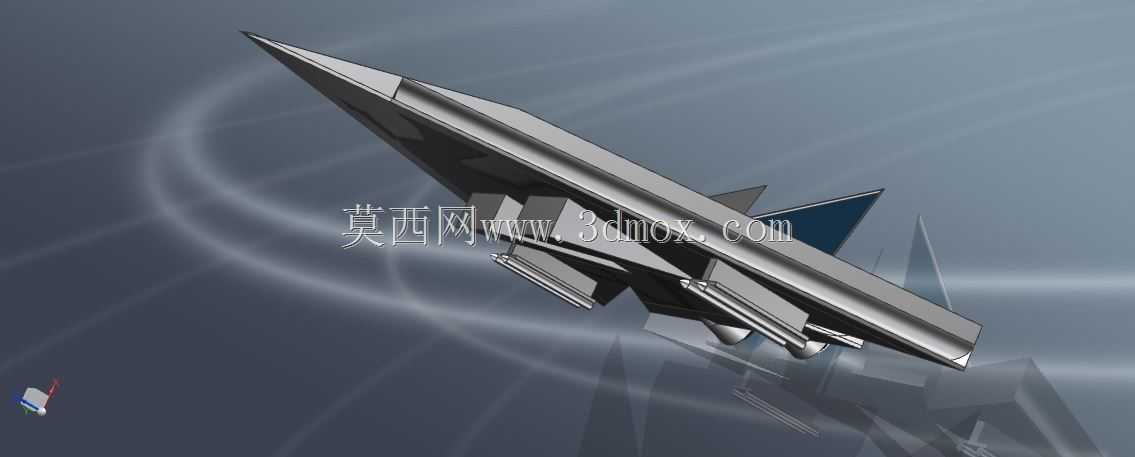

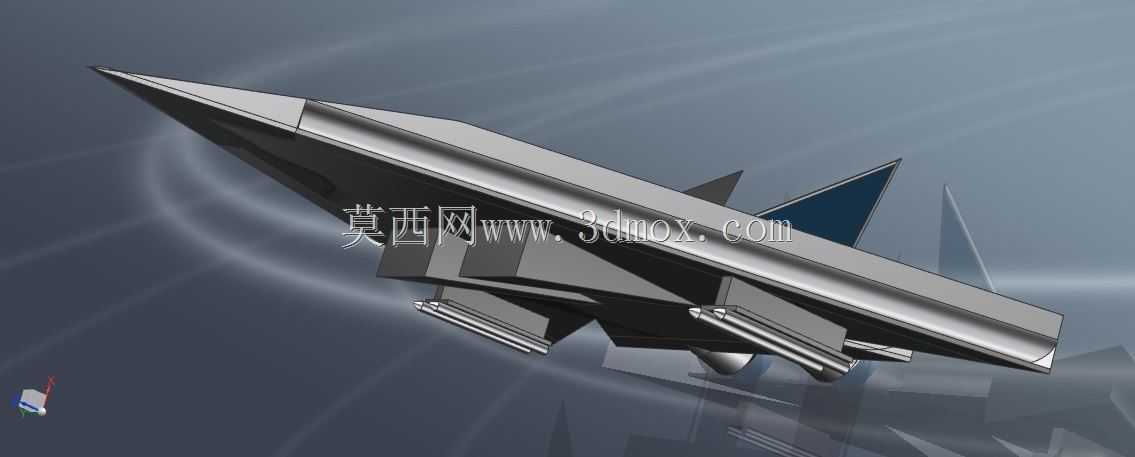

隐身构型三角翼飞行器外观结构设计

该三角翼隐身构型飞行器的结构设计，核心围绕低可探测性需求与高速飞行气动特性展开，整体采用无尾三角翼融合体布局，翼身过渡区域做连续曲面顺滑处理，取消传统独立平尾与垂尾结构，将航向控制功能整合到后缘操纵面与翼尖切角结构中，大幅缩减雷达反射截面积的同时，优化了跨音速飞行阶段的波阻特性。从实际应用场景来看，这类构型可适配高速突防类航空装备的前期方案验证，也可作为航空教学领域气动布局演示的具象化载体，帮助结构设计从业者理解翼身融合设计的曲面构建逻辑与隐身修型的核心要点。设计过程中，首先明确前向与侧向的雷达入射波散射控制要求，将机身棱边做平行化处理，所有外露的动力舱边缘、操纵面接缝都遵循统一的掠角设计规则，避免出现直角相交的结构面形成角反射器效应。动力段采用半埋式舱体布局，进气口与机身曲面做一体化修型，尾喷口结构做遮挡式设计，既降低了红外特征信号，也减少了外露结构带来的气动阻力。从安装边界来看，整体翼展与机身长度的比例控制在1.2左右，翼根处最大厚度不超过机身最大宽度的15%，保证内部有足够空间容纳航电设备、动力单元与燃油存储结构，同时不会因为截面过大增加飞行阻力。机身下表面做连续平面设计，没有突出的外挂结构，所有任务载荷都规划在机身内置舱段内，舱门边缘做锯齿形修型，与整体棱边掠角保持一致，兼顾结构强度与隐身性能。操纵面的偏转转轴做隐藏式设计，转轴轴线与机翼后缘掠角平行，避免转轴结构形成强散射源。在曲面建模阶段，需要反复校验各截面的型面连续性，保证G2连续的曲面过渡，减少飞行过程中的气流分离现象，尤其是翼身结合处与动力舱周边的曲面，需要通过多轮曲率调整，避免出现局部低压区导致的气流紊流影响飞行稳定性。起落架舱的布置也整合到翼根内侧的机身结构中，舱门闭合后与周边曲面完全齐平，没有突出的台阶结构，进一步降低了飞行阻力与雷达反射特征。这类构型的设计难点在于平衡隐身性能、气动效率与内部空间利用率三者的关系，不能为了追求极致的低可探测性过度压缩内部设备安装空间，也不能为了提升气动效率破坏整体的棱边平行设计规则，建模过程中需要反复协调各系统的安装边界，在保证结构强度的前提下，尽可能简化外露结构的数量，将所有功能性结构整合到顺滑的一体化曲面当中。
