航空类飞行器着陆防滑支撑滑轨结构

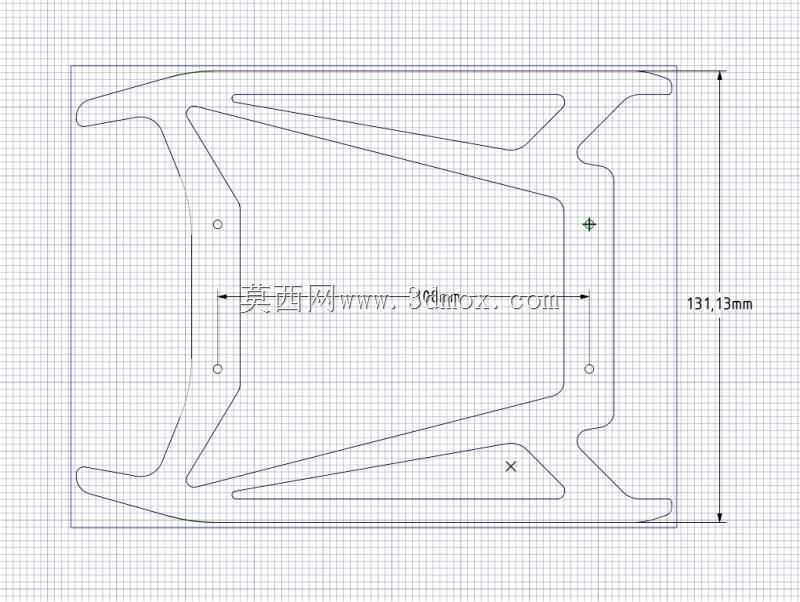

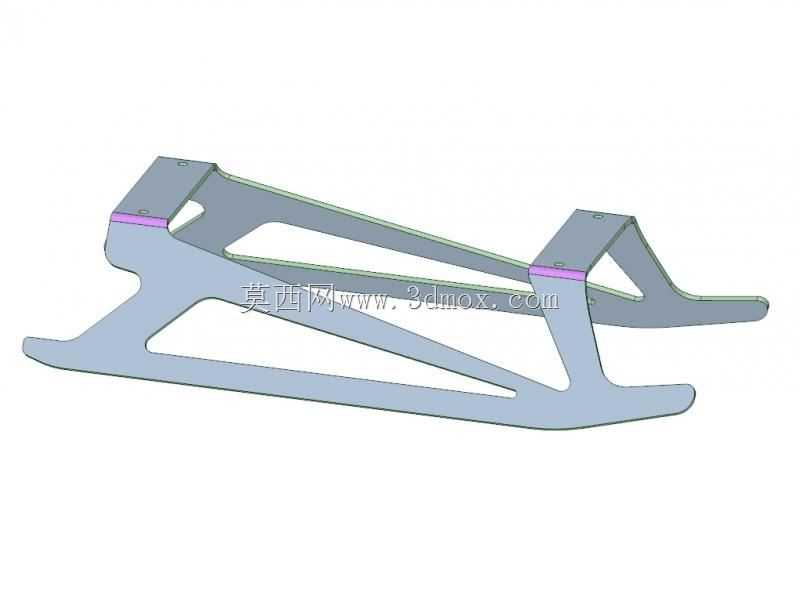

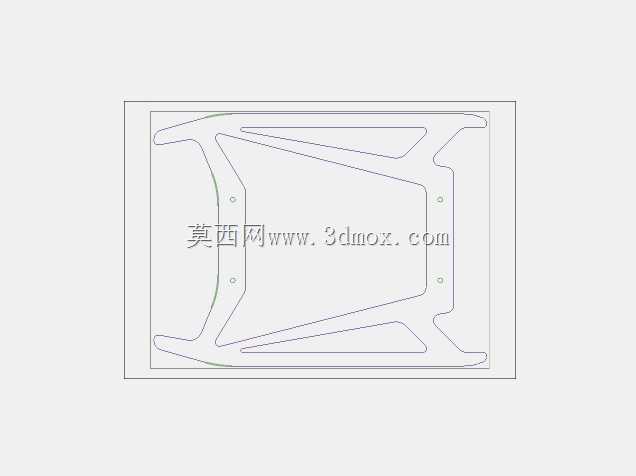

该滑轨结构对应轻型飞行器的滑橇式着陆支撑组件，主要应用于小型固定翼航模、轻型无人飞行器的着陆系统中，替代传统轮式起落架适配非铺装野外起降场景，在草地、土坡、砂石路面等不具备平整跑道条件的作业环境下，能够分散着陆瞬间的冲击载荷，避免机身结构直接触地受损。从功能特性来看，该构件采用一体化镂空桁架式构型，在保证纵向抗弯、抗扭刚度的前提下，尽可能削减了非受力区域的材料冗余，整体自重控制在较低区间，适配轻型飞行器对载荷重量的严苛要求。结构两端设置的带安装孔位的固定座，用于和机身底部的承力纵梁直接连接，安装接触面预留了0.2mm的平面度公差，能够保证装配后结合面无间隙，避免飞行过程中出现连接松动引发的振动问题。设计过程中优先考虑了着陆冲击的载荷传递路径：主受力筋沿滑橇触地方向呈渐变截面布置，从固定座位置向滑橇前端触地区域逐步收窄截面厚度，既保证了垂直方向冲击载荷能够顺畅传递到机身承力结构，又兼顾了滑橇滑行过程中侧向受力的抗形变能力，镂空区域的轮廓全部采用大圆角过渡，避免应力集中引发的结构疲劳断裂。外形尺寸方面，该滑轨整体纵向长度适配450级轻型飞行器的机身底部安装间距，两个固定座的孔位中心距严格匹配对应机型的机身梁架安装孔位，安装时无需额外打孔修改机身结构，滑橇触地端的上翘角度经过反复校核，能够在着陆滑行时避免前端插入松软地面，同时在滑行过程中遇到微小凸起障碍物时能够顺利滑过，不会出现卡滞导致飞行器倾覆。结构侧面的加强筋沿载荷方向连续布置，在承受1.5倍额定着陆冲击载荷的工况下，最大形变量控制在0.8mm以内，不会出现塑性形变影响后续使用。该结构的设计思路完全围绕轻型飞行器野外作业的实际需求展开，没有多余的装饰性结构，所有几何特征都服务于受力传递、减重、安装适配三个核心目标，对于同级别轻型无人飞行器、航模的起落系统设计具备较高的参考价值，建模过程中所有安装面、配合面的公差设定都符合航空类轻型构件的通用设计规范，可直接用于同类产品的结构迭代参考。
