竞速四轴穿越机机架结构设计

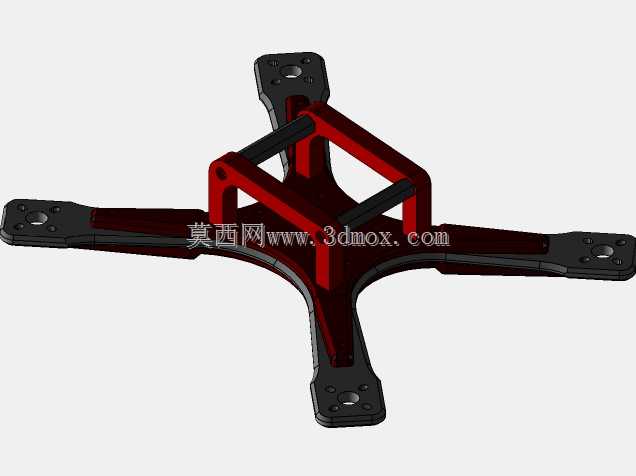

这套四轴竞速飞行器机架，核心面向FPV穿越机赛事、户外特技飞行场景设计，作为整套飞行动力、控制、载荷系统的承载基体，所有结构设计都围绕高速飞行下的抗冲击、轻量化、安装兼容性展开。从结构布局来看，采用经典X型四轴延展构型，中心舱段做了分层镂空框架设计，上层预留飞控板、电调、图传模块的堆叠安装空间，框架内部的加强筋沿对角线受力方向布置，在削减不必要壁厚的同时，保证炸机触地时的结构抗扭强度，避免中心舱变形挤压内部电子元器件。机臂采用一体化延展设计，臂根与中心框架做了圆弧过渡处理，消除直角应力集中点，臂端预留标准电机安装孔位，孔位间距适配主流22系列、23系列无刷电机的安装尺寸，臂端下方预留桨叶防护的安装螺孔，可根据飞行场景加装防撞护圈。中心舱顶部预留摄像头安装座的调节滑槽，可适配不同尺寸的FPV摄像头，支持15度到45度的俯仰角度调节，满足不同飞行速度下的视角需求。机架底部预留电池绑带的穿槽，可适配2S到4S规格的航模锂电池固定，绑带槽边缘做了圆角钝化处理，避免飞行振动磨损绑带造成电池脱落。从安装边界来看，机臂展开后对角电机轴间距适配5寸螺旋桨的转动半径，不会出现桨叶打臂的问题，中心舱内部的安装孔位兼容通用30.5mm*30.5mm飞控安装标准，电调可选择分立式安装在机臂根部，也可选择四合一体电调堆叠在飞控下方，接线走线可沿机臂内侧的隐藏线槽布置，避免线材外露在飞行中被气流吹动产生阻力，或是炸机时被桨叶打断。机架主体采用高强度工程塑料材质，兼顾轻量化与抗冲击韧性，机臂末端的电机安装座做了局部加厚处理，应对炸机时最先触地的冲击载荷，中心框架的镂空结构在保证结构强度的同时，尽可能降低整机自重，提升飞行时的推重比，让特技动作的响应更跟手。整套结构没有冗余的装饰性设计，所有造型特征都服务于功能需求，安装公差控制在合理范围，电子元器件装配后不会出现干涉问题，机臂的振动传导路径做了优化，可减少电机振动传递到飞控与摄像头端，降低飞行画面的果冻效应，提升飞行操控的稳定性。
