T4MS俄罗斯概念轰炸机外形结构设计

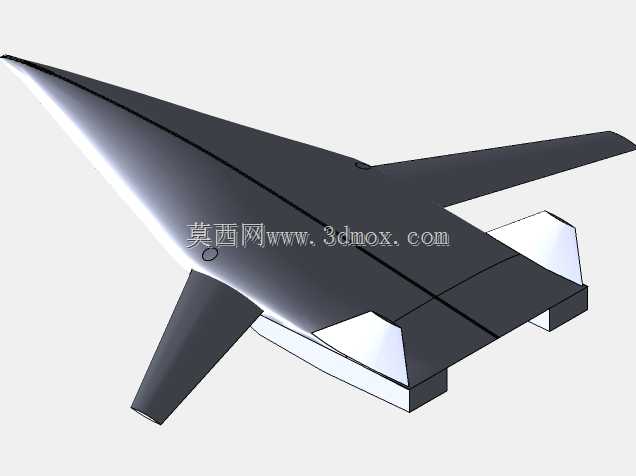

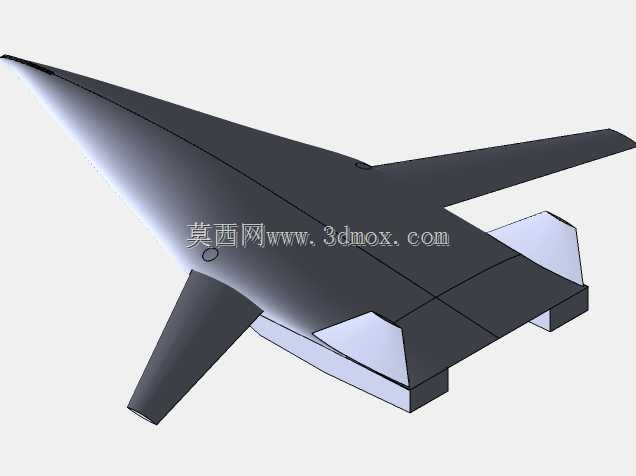

该模型还原的是一款超音速战略概念轰炸机的整体气动外形结构，从结构设计角度看，其采用的大后掠翼无尾融合体布局，核心是为了适配高空高速突防的作战需求，在进行三维结构建模时，首先要明确机身与机翼的融合过渡曲面曲率，这部分直接影响整机的气动阻力系数，建模过程中需要保证翼身衔接处的曲面G2连续，避免出现气流分离的结构拐点。从实际应用场景来看，这类战略轰炸机主要承担远程战略突防打击任务，可在敌方防空网外或穿透防空体系完成纵深目标打击，其外形设计首先要满足超音速飞行下的激波阻力控制，尖锐的锥形机头设计可以有效破开前方气流，降低超音速飞行时的波阻，同时为机载雷达设备预留足够的安装空间，机头锥的角度需要兼顾气动效率与雷达罩的透波安装边界，建模时需要预留出雷达舱的内部安装空间，保证结构壁厚满足高速飞行下的气动载荷要求。机翼部分采用的大后掠三角翼布局，后掠角度经过气动优化，能够在超音速飞行时让机翼处于激波锥后方，降低飞行阻力，同时机翼与机身的融合设计可以提升整机的结构强度，增加内部燃油存储空间，在建模时需要注意机翼后缘的操纵面安装边界，预留出副翼、升降舵的转动空间，保证操纵面的偏转角度满足飞行控制要求。尾翼部分采用的外倾式双垂尾设计，既可以保证高速飞行时的航向稳定性，又能降低侧向的雷达反射截面积，垂尾与机身尾部的衔接处需要做曲面过渡处理，避免出现应力集中的结构拐点，同时尾部的发动机舱安装位需要匹配发动机的外形尺寸，预留出进气道与尾喷口的安装空间，保证进气道的气流顺畅。机身下部的弹舱结构采用内埋式设计，这是为了降低整机的雷达反射特征，建模时需要保证弹舱门的贴合间隙，同时预留出弹药挂载的内部空间，弹舱的尺寸边界需要匹配常规战略弹药的挂载尺寸，保证弹药投放时不会与舱门、机身结构发生干涉。从安装边界来看，整机的起落架舱采用内埋式设计，前起落架布置在机头锥后方，主起落架布置在机翼根部的机身承力结构处，建模时需要预留出起落架收放的转动空间，保证起落架收放过程中不会与周边结构发生干涉，同时起落架舱门的闭合间隙需要控制在气动要求范围内，避免高速飞行时出现气流扰动。整体建模过程中，所有曲面的曲率变化都需要符合气动设计要求，结构分块需要考虑实际制造时的工艺分离面，保证每个结构段都有对应的承力框架安装位置，机身的长桁、框位布置需要匹配气动载荷的分布，在进气道、弹舱、起落架舱等大开口位置需要做结构加强设计，保证整机的结构刚度满足高速飞行的载荷要求。
