12mm微型数字舵机结构设计方案

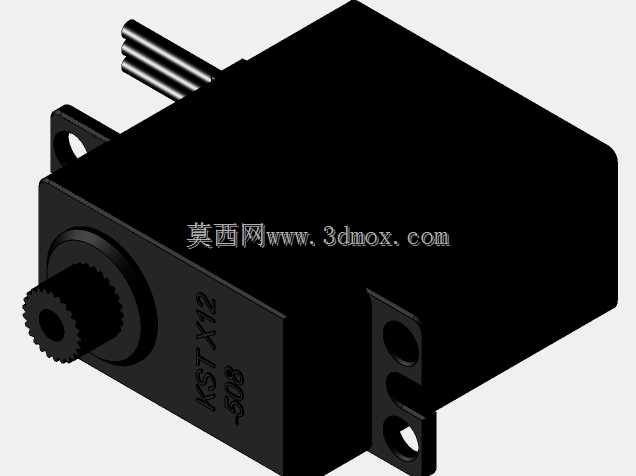

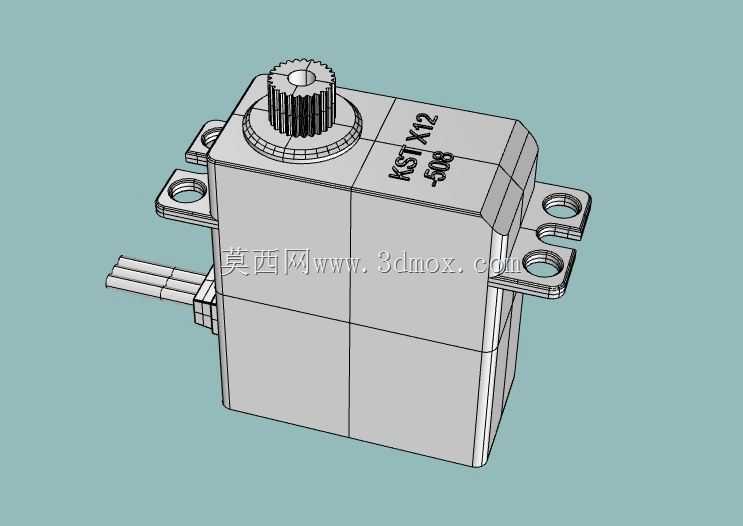

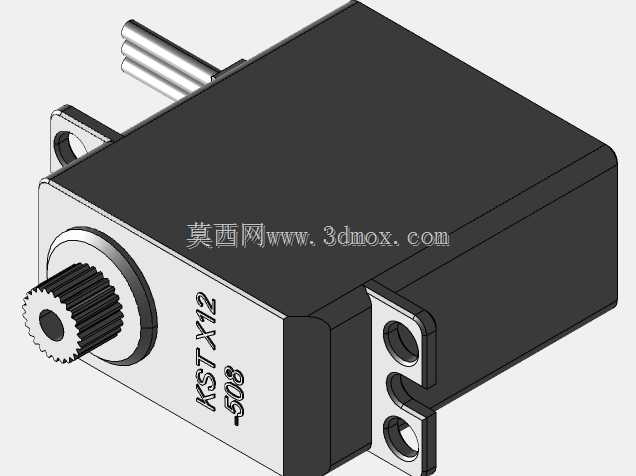

这款微型数字舵机的结构设计，核心瞄准小尺寸空间内的精准角度控制需求，在航模舵面控制、小型仿生机器人关节驱动、精密云台姿态调整这类对安装空间、控制精度、输出扭矩有多重约束的场景中，这类小规格舵机是核心执行部件。从实际选型适配的角度看，12mm的机身宽度属于迷你舵机的典型尺寸边界，设计时优先考虑了安装兼容性：机身两侧伸出的带孔安装耳，孔位间距、孔径都匹配主流微型舵机的安装规范，不需要额外做转接件就能直接替换同规格的传统模拟舵机，降低小设备迭代时的结构改造成本。顶部的输出齿轴采用标准模数的细齿设计，配套常规的舵机摇臂就能直接传递扭矩，齿部做了等距分度设计，保证摇臂安装时的角度调整精度，不会出现齿隙过大导致的控制回差。尾部出线的结构布局，把线缆接口放在机身后端，在紧凑安装位里不会和周边的结构件产生干涉，布线时可以顺着设备侧壁走线，不会额外占用横向的安装空间。从功能特性上看，这款数字舵机的控制逻辑相比传统模拟舵机有明显优势，内部集成的控制电路可以直接接收标准PWM控制信号，不需要额外的驱动模块，角度控制的死区更小，在6V供电下能输出4.2kg.cm的保持扭矩，8.4V高压供电时扭矩可以提升到6.2kg.cm，足够支撑小型固定翼航模的副翼、升降舵控制，也能满足多足小型机器人单关节的负载驱动需求。设计时对机身的分层结构做了优化，上下壳的配合止口做了定位限位，装配时不需要额外做对位调整，齿轮组的安装腔和控制电路腔做了分隔，避免齿轮传动的润滑脂渗入电路区域造成故障。输出轴的根部做了台阶限位，既能承受径向的负载力，也能限制轴系的轴向窜动，在频繁正反转的工况下能减少结构磨损，延长使用寿命。机身外壳的棱角做了小圆弧过渡，既不会增加额外的外形尺寸，也能避免装配时锐边划伤操作人员或者设备内部的线材。从安装边界来看，整个机身的方正外形可以直接嵌入13mm见方的安装槽内，安装耳的突出长度控制在合理范围，不会因为耳片过长导致安装时需要额外预留避让空间，输出轴的突出高度也匹配标准摇臂的安装深度，不会出现摇臂蹭到机身外壳的问题。在实际结构设计选型时，这类舵机的三维模型可以直接导入装配体，提前验证安装位的空间是否足够，检查摇臂摆动时会不会和周边结构产生运动干涉，也能根据输出轴的位置提前设计舵机拉杆的固定点位，减少实物打样时的迭代次数。
