航拍设备用多自由度云台铰接结构

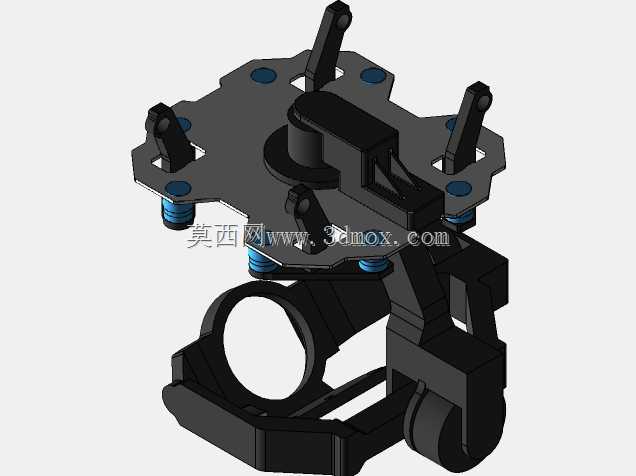

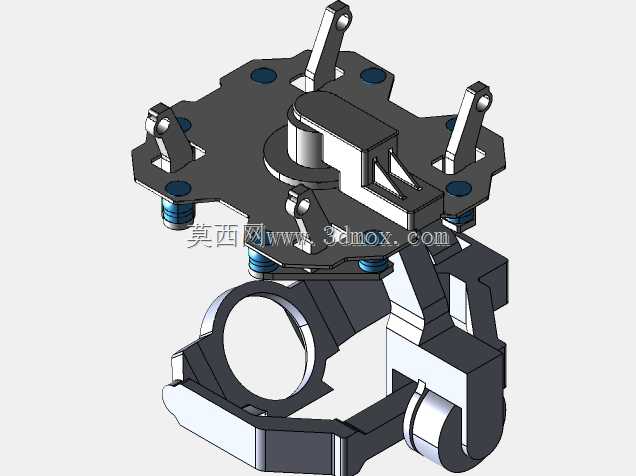

这套铰接结构主要面向小型航拍设备的姿态调整需求设计，核心作用是在载体飞行过程中抵消姿态扰动，保证搭载的成像设备始终保持稳定的拍摄朝向，避免画面出现抖动、倾斜等问题。从结构布局来看，上部为安装基准法兰盘，盘面均匀布置了多组带缓冲衬套的安装支耳，支耳上预留的铰接孔位可与减震组件直接对接，安装孔位的节圆尺寸适配主流航拍设备的挂载接口，安装面的平面度公差控制在0.05mm以内，保证连接后不会出现附加应力。下部为双轴铰接支架，支架的两个回转轴系呈正交布置，分别负责俯仰、横滚两个方向的角度调整，每个转轴的铰接位置都预留了阻尼件安装槽，可根据实际负载重量匹配不同阻尼系数的阻尼片，避免调整过程中出现过冲或者卡顿问题。设计过程中优先考虑了结构的轻量化需求，主体支架采用镂空式筋板布局，在保证整体结构刚度的前提下尽可能削减非受力区域的材料厚度，经受力校核，在搭载常规重量成像设备的工况下，支架最大变形量不超过0.02mm，完全满足成像设备的稳定性要求。转轴的铰接间隙控制在0.01mm以内，既保证转动过程顺滑无卡滞，又不会因为间隙过大导致姿态调整出现虚位。上部法兰盘与下部铰接支架之间的连接部位设置了定位止口，装配时可快速完成同轴定位，降低装配调试的难度。实际应用场景中，这类铰接结构除了航拍设备挂载使用外，也可适配小型地面移动侦查设备、手持稳定器等需要多自由度姿态调整的设备，安装边界可根据不同载体的接口尺寸做小幅调整，支耳的安装孔位可通过更换转接垫片适配不同规格的连接螺栓。结构的转动角度范围经过优化，俯仰方向调整角度覆盖正负45度，横滚方向调整角度覆盖正负30度，可满足绝大多数拍摄场景的姿态调整需求，不会出现结构干涉导致的转动限位问题。
