薄型机翼安装金属齿轮数字舵机结构

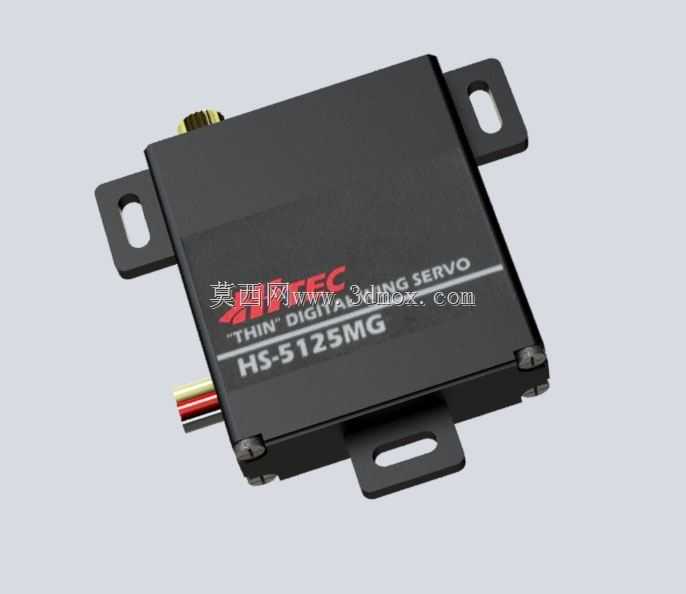

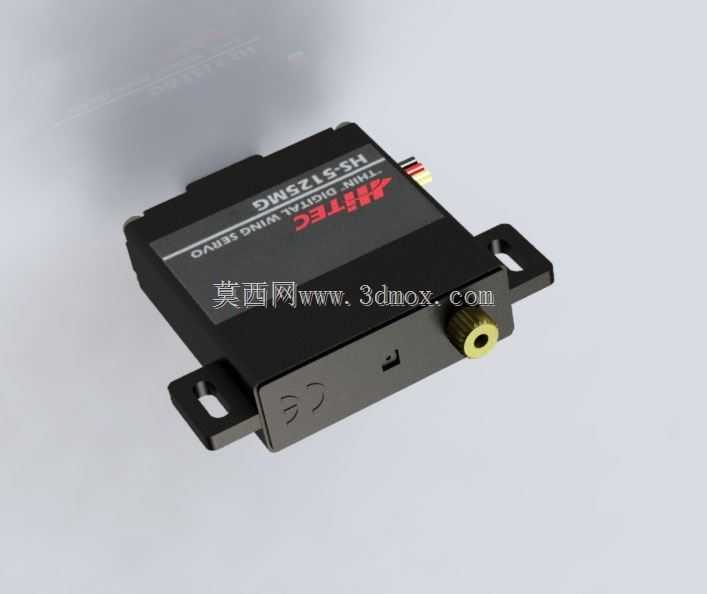

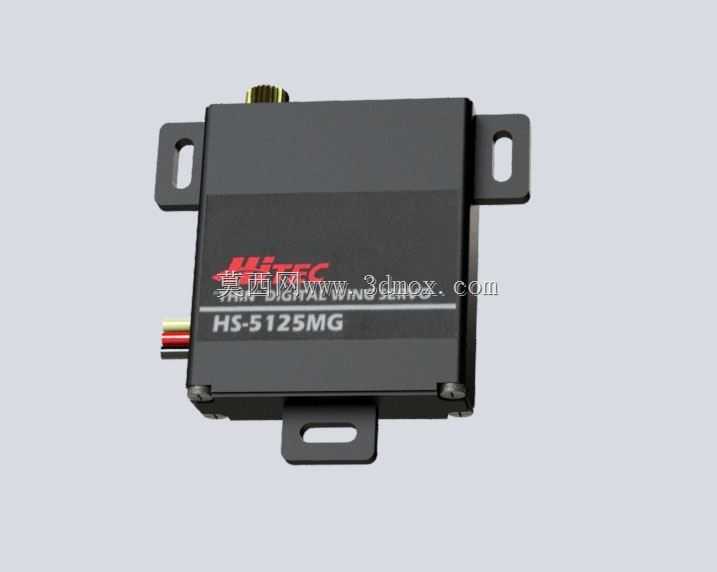

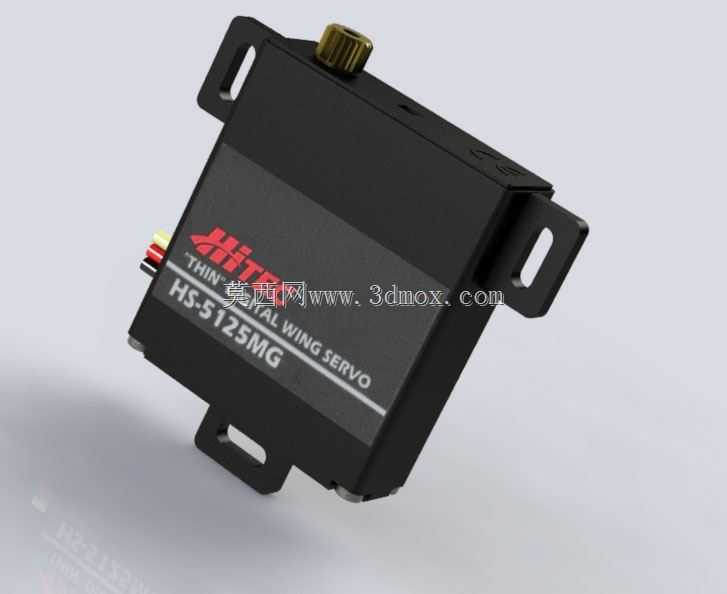

航模固定翼机翼内部的安装空间向来紧凑，尤其是追求轻量化的竞速类、滑翔类机型，机翼内部留给舵机的安装余量往往被压缩到毫米级，这款薄型金属齿轮数字舵机正是针对这类场景做的结构适配。不同于常规立式舵机的凸起式安装结构，这款舵机采用扁平化壳体设计，三个带安装孔的固定耳直接从壳体本体延伸而出，分别布置在壳体两侧与底部，安装时可直接贴合机翼内部的蒙皮承力结构或者预埋的安装片固定，不需要额外加高安装座，也不会因为舵机本体凸起挤占机翼内的走线空间或者干涉舵面连杆的运动路径。从功能特性来看，这款舵机采用金属齿轮组搭配双滚珠轴承的输出轴结构，相比塑料齿轮舵机，在频繁的舵面往复动作中抗磨损能力更强，不会因为长期的气流冲击负载出现齿轮扫齿的问题，双滚珠轴承的支撑结构能让输出轴的径向晃动量控制在极小范围内，保证舵面偏转角度的精准度，避免因为轴系间隙导致飞行中舵面抖震，影响飞行姿态的稳定性。设计过程中，首先要匹配机翼安装的厚度边界，将整个控制电路、驱动电机、减速齿轮组全部整合进34mm长度、30mm宽度、10mm厚度的扁平壳体内，元器件布局时需要将重量较大的驱动电机布置在壳体中心位置，避免整体重心偏移，安装后影响机翼的动平衡。固定耳的开孔位置需要匹配航模领域通用的安装孔距，同时开孔边缘做加强筋处理，避免飞行中持续的震动导致固定耳开裂。输出轴采用顶部伸出的结构，搭配金属舵盘安装位，可直接连接机翼舵面的连杆，输出端的密封结构能阻挡飞行中可能渗入的水汽与灰尘，适应户外复杂的飞行环境。参数匹配上，这款舵机的最大扭矩范围适配中小型固定翼的副翼、襟翼舵面负载，24g的整体重量不会给机翼带来额外的重量负担，壳体表面的散热纹理能在长时间连续动作时带走驱动电路产生的热量，避免高温导致的舵机扭矩下降或者失控问题。实际装机时，只需要在机翼对应的安装位置开出匹配壳体厚度的槽位，将舵机嵌入后通过三颗螺丝穿过固定耳锁紧即可，走线可顺着机翼内部的预埋线槽通向接收机位置，不会出现线材挤压弯折的问题，舵机的偏转角度范围匹配常规航模舵机的控制信号协议，不需要额外设置参数即可直接匹配主流的航模遥控器接收机，对于做小型无人机机翼舵面选型、航模改装的结构设计人员来说，这类薄型舵机的结构模型可直接用于机翼安装位的干涉检查，提前验证安装空间、连杆运动路径是否存在冲突，减少实际装机时的修模工作量。
