航空喷气式发动机涡轮风扇结构设计

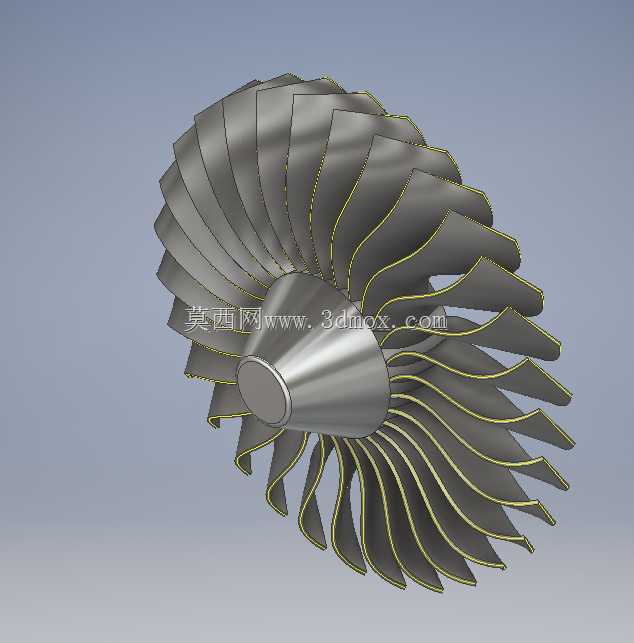

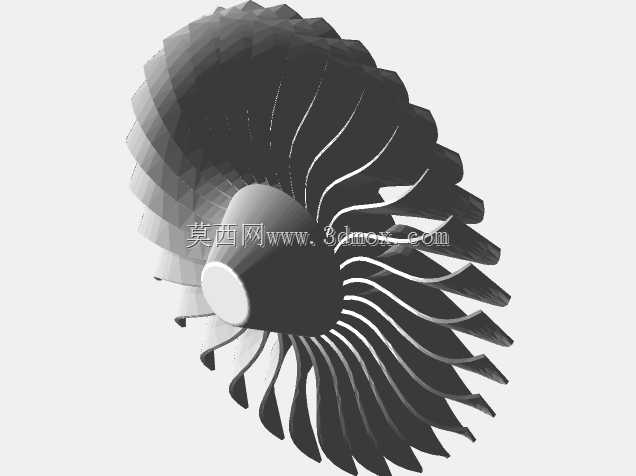

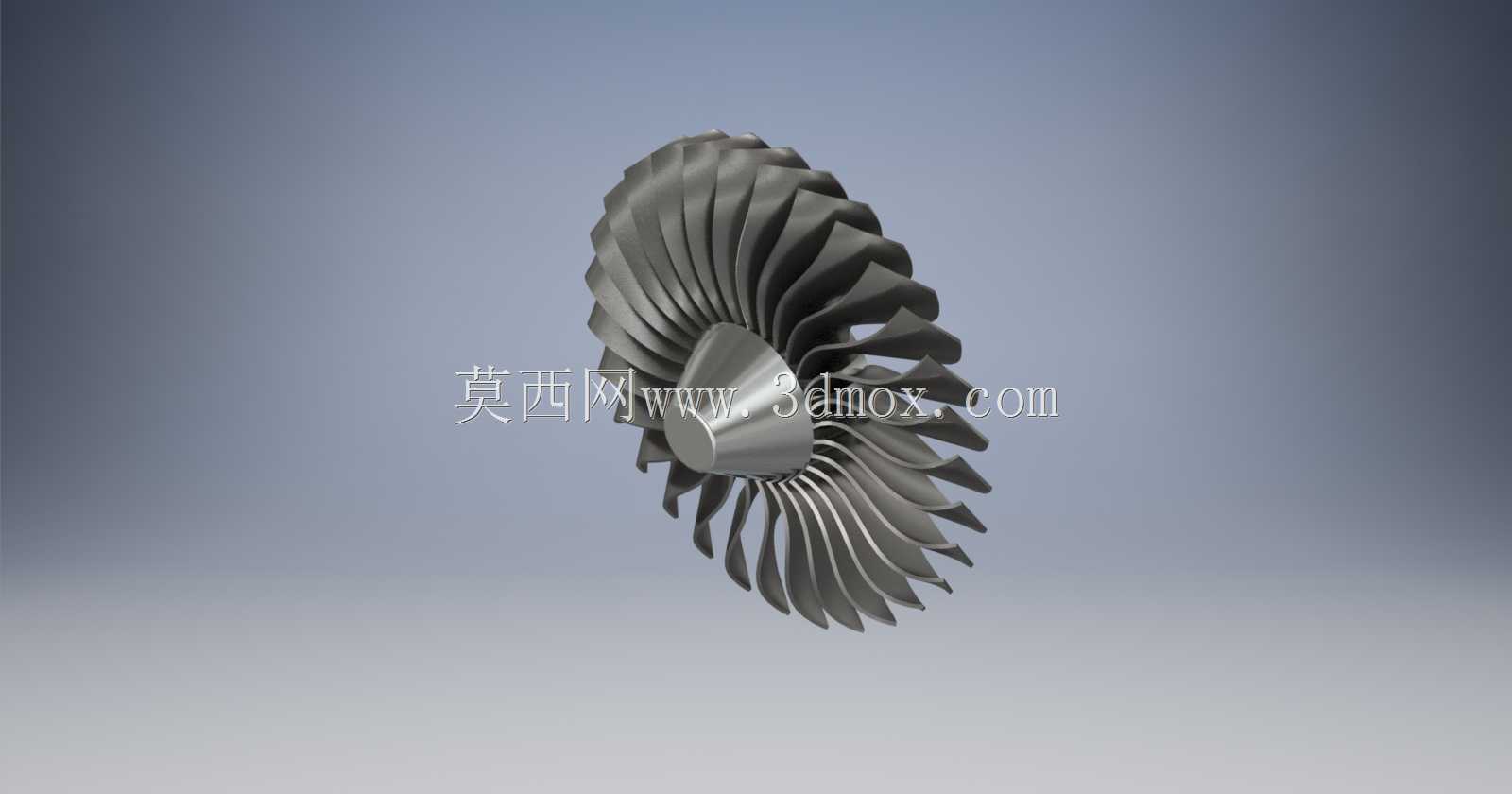

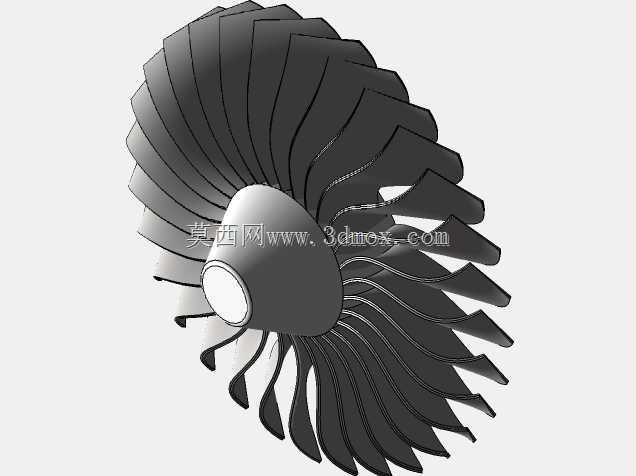

该风扇部件作为航空喷气发动机前端核心进气做功组件，直接决定发动机进气压缩效率与整机推力输出表现，在民航客机、军用战机的大涵道比涡扇发动机中承担进气增压、核心气流引导的关键作用，同时也可衍生适配小型燃气轮机、微型涡喷动力装置的进气端结构需求。从结构设计逻辑来看，整体采用等强度扭曲叶片布局，每片叶片沿叶根到叶顶的弦长、安装角呈连续渐变设计，叶型截面沿径向逐级扭转，既保证不同半径位置的气流攻角匹配进气来流方向，避免叶尖失速与气流分离，也能平衡叶片高速旋转时的离心力载荷，降低叶根位置的应力集中风险。轮毂采用锥形收敛结构，从进气端到出气端直径逐步收窄，引导进入核心机的气流平滑过渡，减少进气道内的涡流损失，叶片与轮毂采用一体化融合过渡设计，消除装配间隙带来的气流扰动，同时提升结构整体刚性，适配每分钟上万转的高转速工作工况。从安装边界来看，该风扇组件后端预留与低压压气机转子对接的定位止口，周向设计有均匀分布的连接螺栓孔位，可直接与压气机转子轴系同轴装配，整体径向尺寸适配对应量级发动机的进气道内径，轴向长度满足前端整流罩安装、后端转子连接的空间要求，不会与进气道机匣、整流支板发生运动干涉。在实际工况中，该风扇旋转时可将大流量来流进行初步增压，一部分气流进入外涵道直接产生推力，另一部分气流送入核心压气机参与后续燃烧做功，叶片前缘做了小圆角钝化处理，可降低进气过程中的异物撞击损伤概率，叶型表面的流线型设计可大幅降低气流摩擦阻力，提升发动机推进效率。建模过程中重点校核了叶片的扭转角度匹配度、轮毂与叶片的过渡圆角应力水平，以及整体转子的动平衡预留量，确保结构在高速旋转时不会出现共振、应力超限等问题，可直接用于航空动力原理教学演示、小型涡喷发动机原型结构验证，也可作为叶轮机械设计的参考案例，辅助开展叶型优化、气动性能仿真等相关工作。
