卡丁车赛事用12英寸横拉杆结构设计

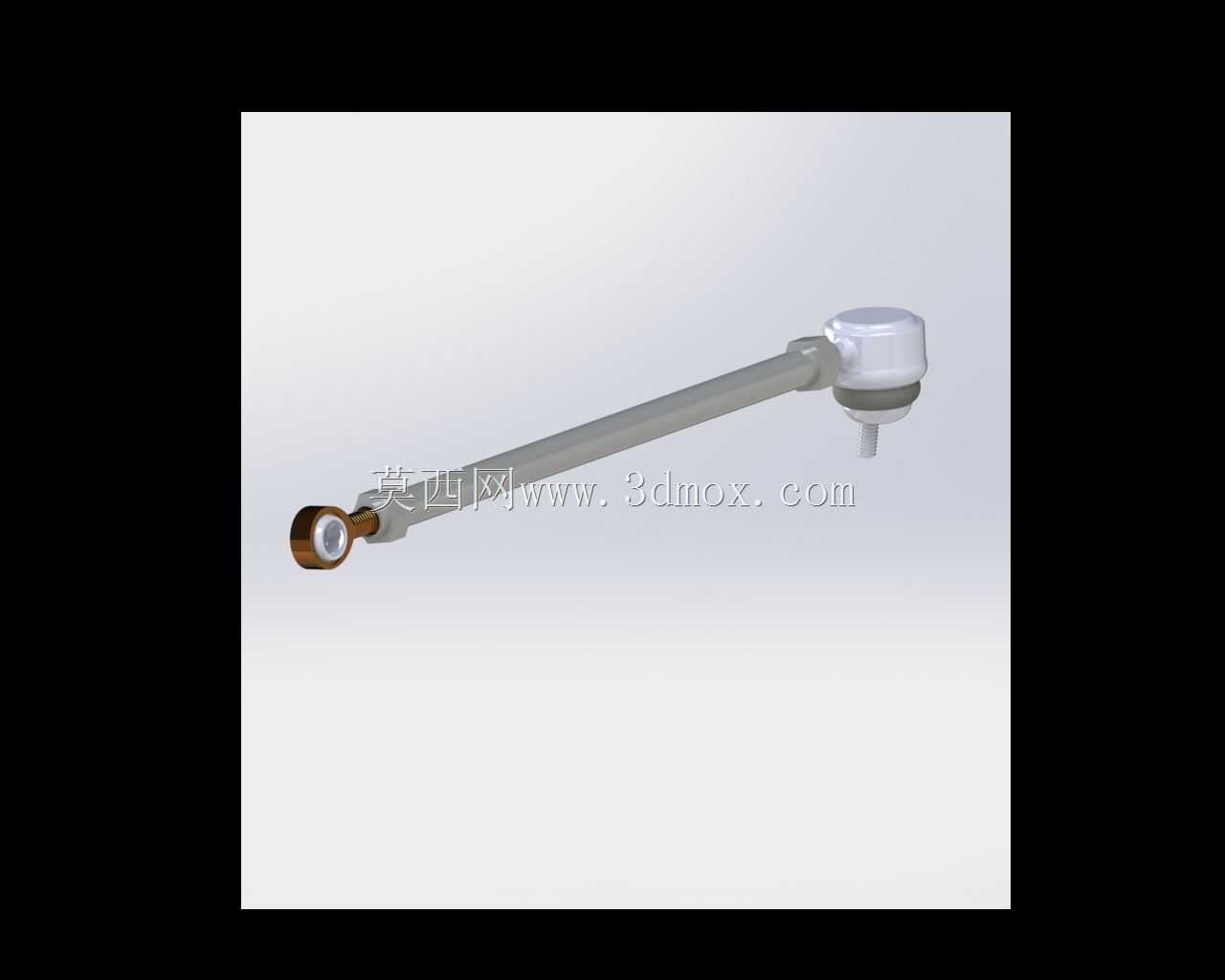

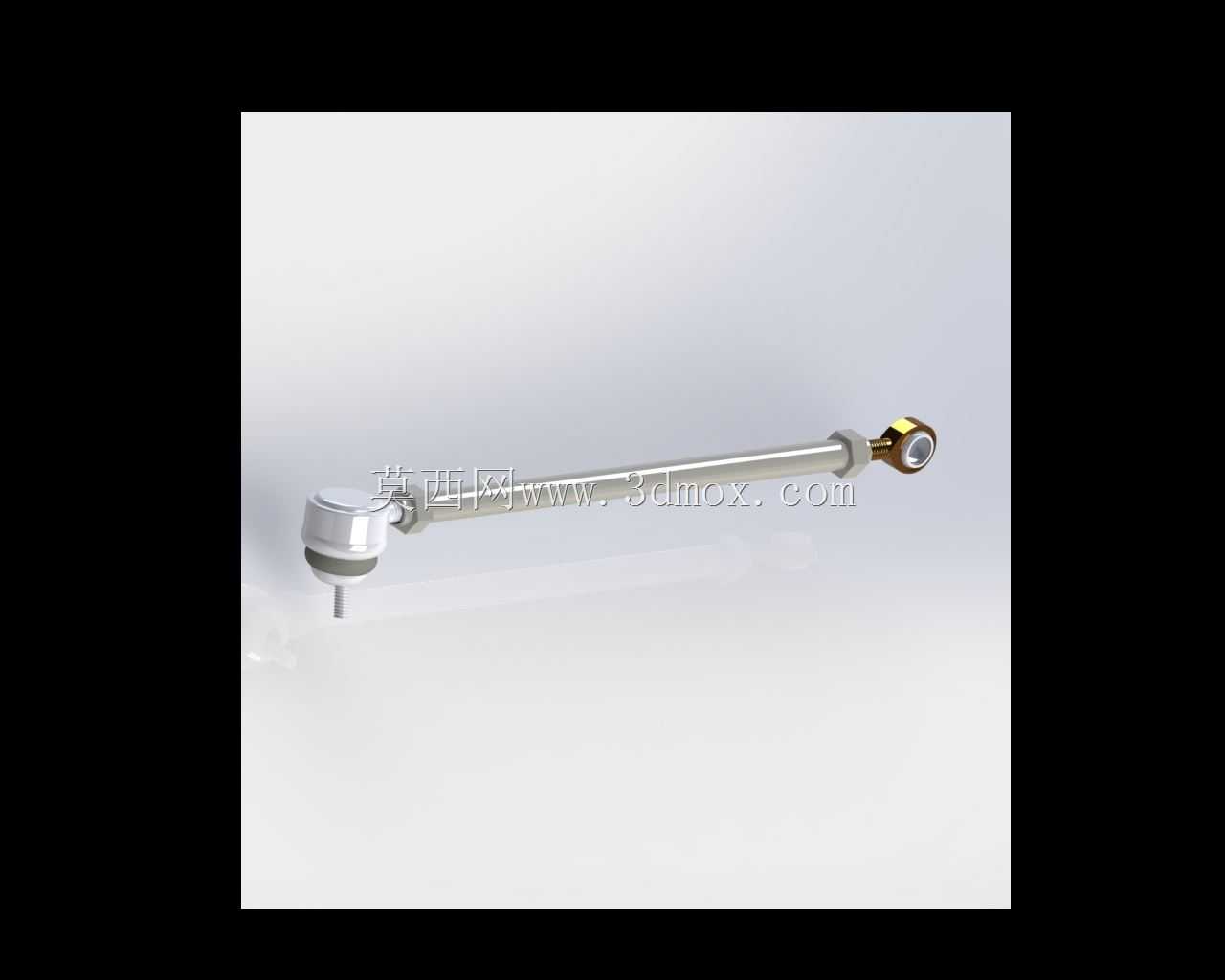

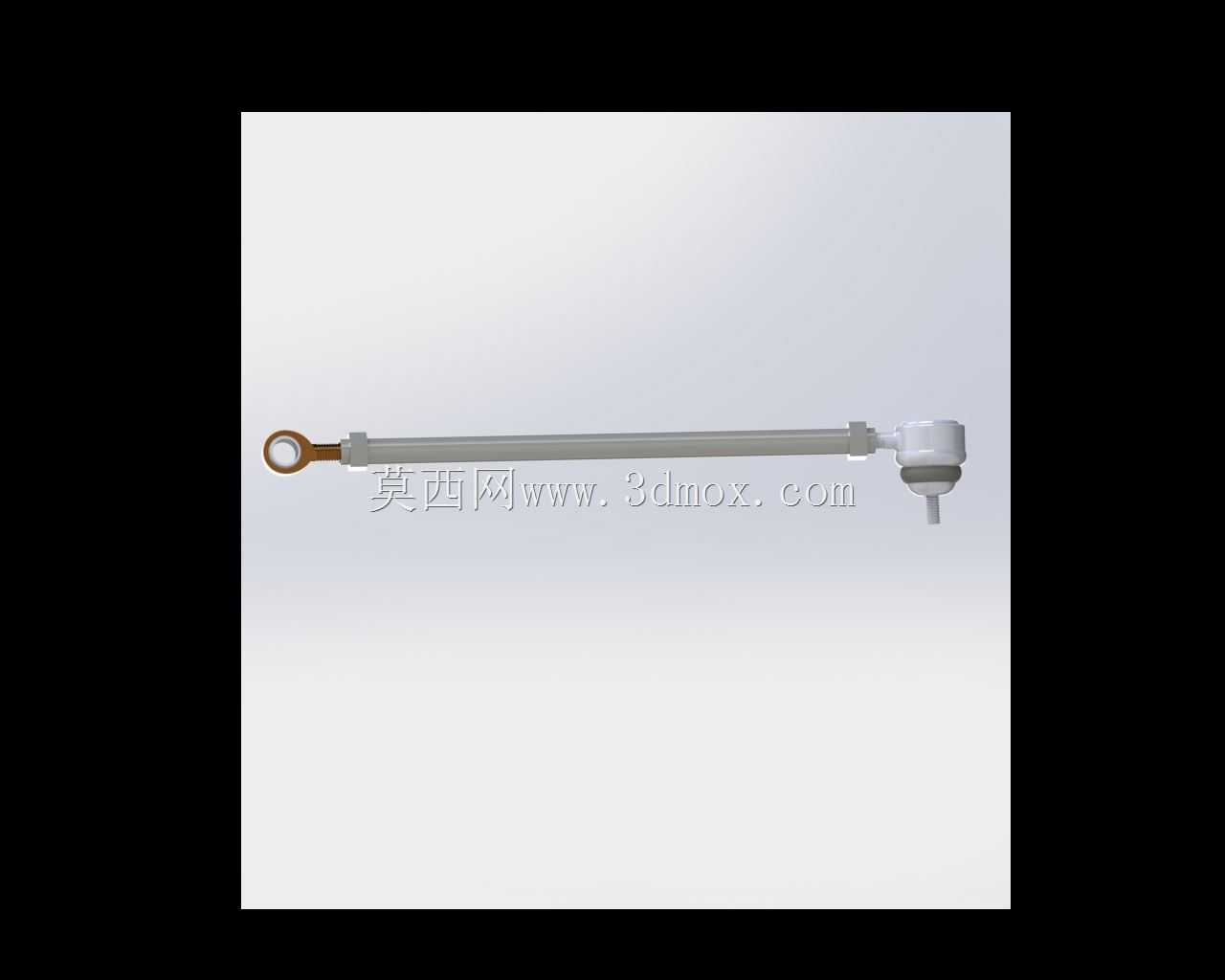

在场地卡丁车竞技赛事的转向系统中，横拉杆是直接关联转向操控精度与行驶安全性的核心受力部件，本次呈现的12英寸规格横拉杆，专门针对赛前调校及正赛阶段的高频转向工况设计，适配多数入门及进阶娱乐、竞技类卡丁车的转向桥布局。从实际装配场景来看，这类横拉杆安装于转向摇臂与两侧转向节之间，转向动作传递过程中，杆身承受反复的拉压交变载荷，两端的球头结构需要同时补偿车轮跳动带来的角度偏移，避免转向卡滞或回正不畅的问题。设计阶段首先明确了安装边界：杆身有效长度适配12英寸轮距规格的卡丁车车架，两端球头的螺纹旋向做了差异化设置，一侧为正牙一侧为反牙，调校前束参数时无需完全拆卸部件，仅转动杆身即可精确调整轮距前束值，大幅缩短赛事间隙的调校耗时。杆身采用等直径圆钢构型，表面做防锈镀层处理，既保证轴向拉压强度足够应对激烈驾驶时的冲击载荷，也能适应户外场地多尘、多雨的使用环境，避免杆身锈蚀导致的调整螺纹卡滞。两端的球头组件做了密封式结构设计，球碗采用耐磨自润滑材质，日常使用无需频繁加注润滑脂，就能保证球头在大角度摆动时的顺滑度，减少转向虚位。从结构建模的细节来看，球头与杆身的连接部位做了退刀槽结构处理，避免螺纹加工时的应力集中，球头销的安装孔径匹配主流卡丁车转向节的固定螺栓尺寸，无需额外加工转接件即可完成装配。实际使用中，这类横拉杆的失效形式多为球头磨损松旷或杆身受冲击弯曲，建模时特意对杆身的长径比做了优化，在保证轻量化的前提下提升杆身的抗弯曲刚度，避免激烈过弯时杆身形变导致的转向指向偏差。对于卡丁车改装从业者或结构设计人员来说，该模型完整还原了横拉杆的装配关系与细节特征，可直接用于转向系统的装配干涉校验，也可作为同规格拉杆改型设计的参考基础，对照实物拆解球头的内部密封结构、杆身的螺纹配合长度，能快速掌握这类转向传动部件的设计要点，规避装配时的尺寸匹配问题。
