德国空军FL32526起落架操纵杆面板

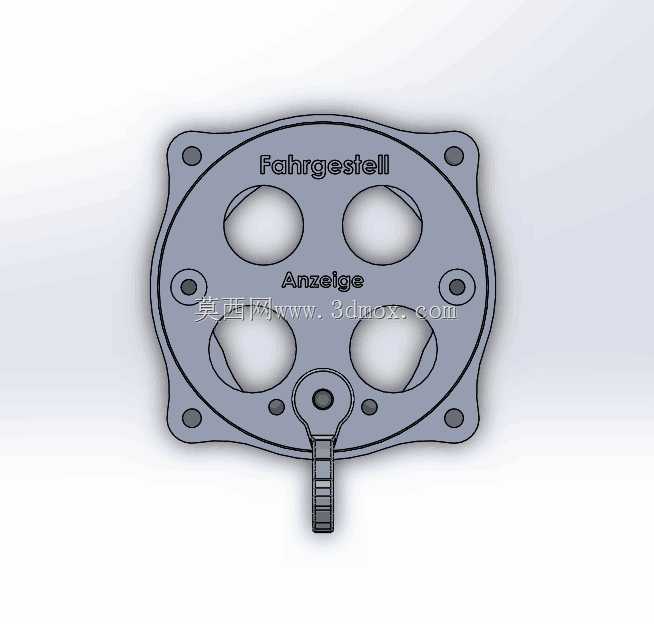

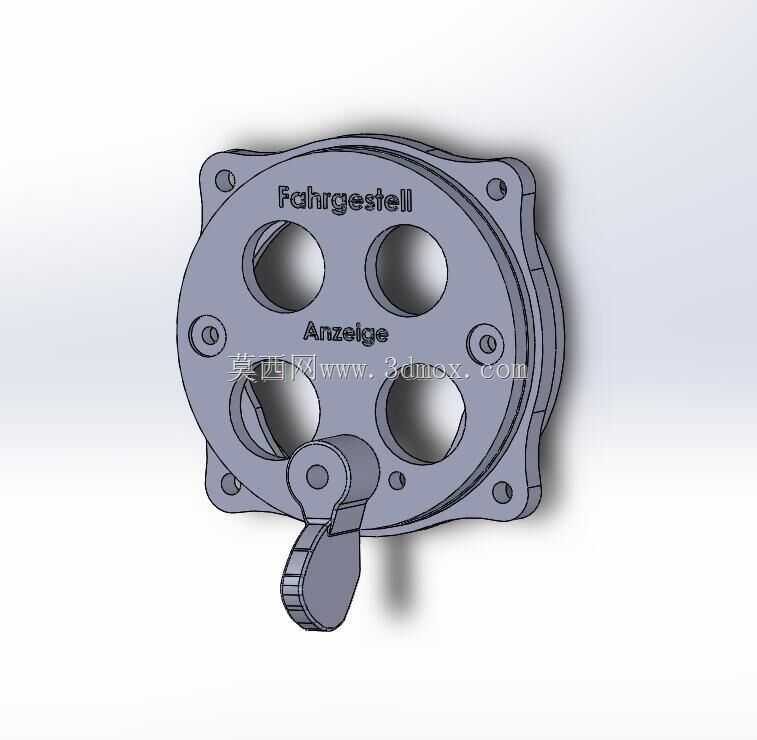

该部件为军机起落架系统的座舱操纵端安装面板，主要应用于老式螺旋桨军机的座舱操纵布局中，直接承担起落架收放状态的指令输出与状态反馈承载功能，是飞行员与起落架液压/机械传动系统之间的直接交互载体。从结构设计来看，整体采用近似方形的法兰式安装基体，四个角位预留对称的沉头安装孔，可直接通过螺栓固定在座舱仪表板的预留安装位上，安装孔位的同轴度公差控制在0.1mm以内，避免安装后出现面板翘曲导致操纵杆卡滞的问题。面板基体上开设四个对称的圆形镂空区域，一方面是为了降低部件自身重量，适配航空部件轻量化的设计要求，另一方面可透过镂空区域观察面板后方的状态指示标识，配合面板表面印刷的德文字样标识，分别对应起落架收放的不同状态档位，降低飞行员操作时的识别成本。

中部伸出的操纵杆采用带刻度标识的杆状结构，杆体与面板基体的连接位置设置带定位凸台的转轴基座，基座两侧预留小直径的定位销孔，可安装限位销钉约束操纵杆的摆动行程，确保操纵杆仅能在起落架收上、放下、中立三个设定档位间切换，不会出现超程操作导致传动机构损坏的问题。操纵杆的握持端做了阶梯式防滑纹理处理，即使飞行员佩戴飞行手套操作，也能获得足够的摩擦力，避免操作打滑。面板边缘做了小圆角过渡处理，不存在尖锐棱角，避免在座舱狭小空间内剐蹭飞行员飞行装具，同时圆角结构也能提升面板整体的结构强度，降低飞行过程中振动导致的边角开裂风险。

从安装边界来看，该面板整体厚度控制在8mm以内，背部的操纵杆转轴突出高度不超过30mm，不会占用过多仪表板后方的安装空间，可适配老式军机座舱紧凑的布局要求。面板表面采用哑光阳极氧化处理，避免座舱强光下出现反光干扰飞行员视线，所有印刷标识均采用凹刻填漆工艺，长期使用不会因摩擦出现标识脱落的问题。在实际使用场景中，该面板直接连接座舱内的机械传动钢索，飞行员扳动操纵杆时，可直接带动钢索牵拉起落架的收放锁机构，同时触发对应位置的微动开关，在座舱指示灯上反馈起落架的实时锁止状态，整套机构无需复杂的电子元件参与，可靠性极强，能在复杂的飞行工况下保持稳定的操纵性能，即使在电气系统出现故障的极端情况下，也能通过机械传动完成起落架的收放操作，保障飞行安全。
