HVAC系统异形弯接通风管道结构

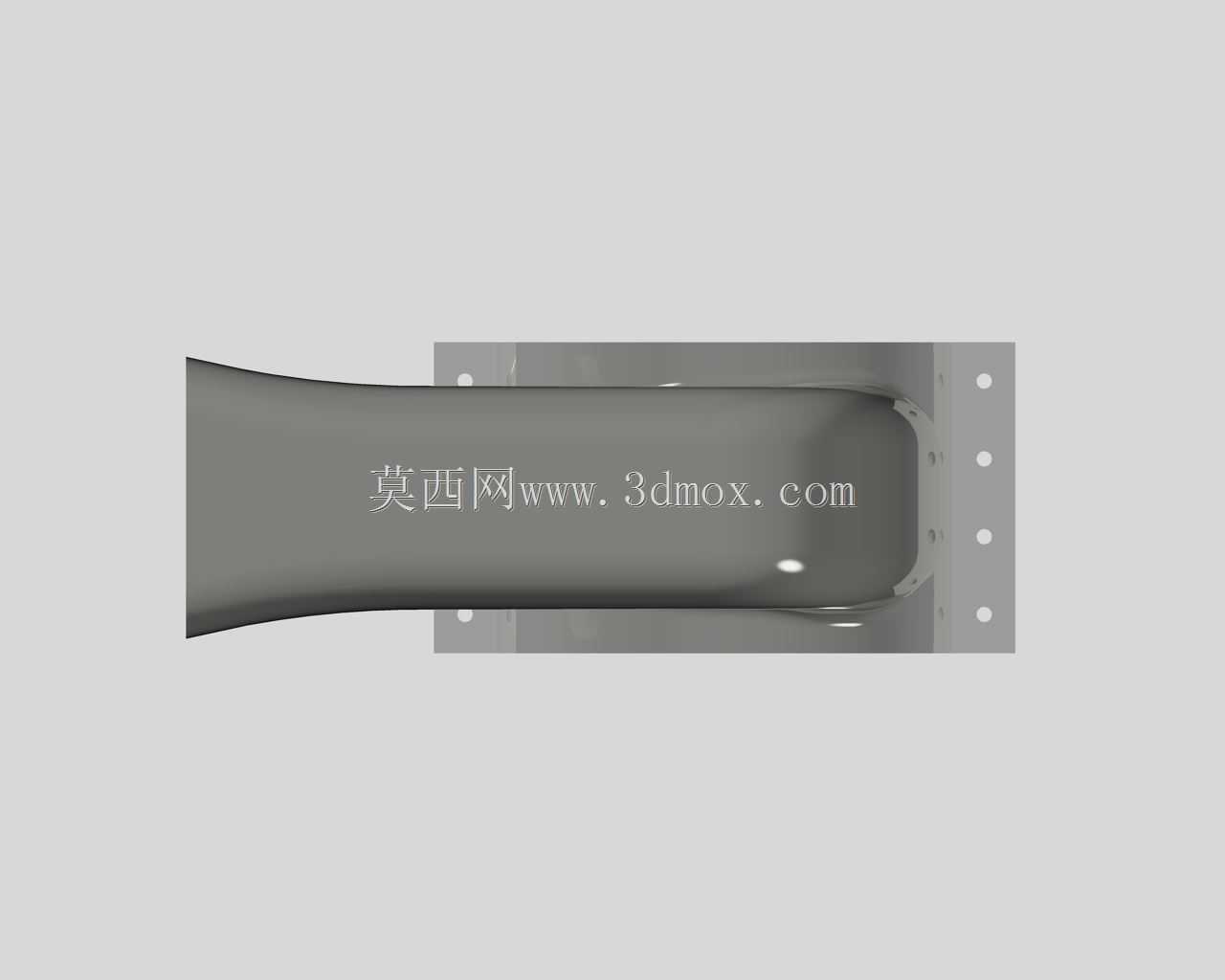

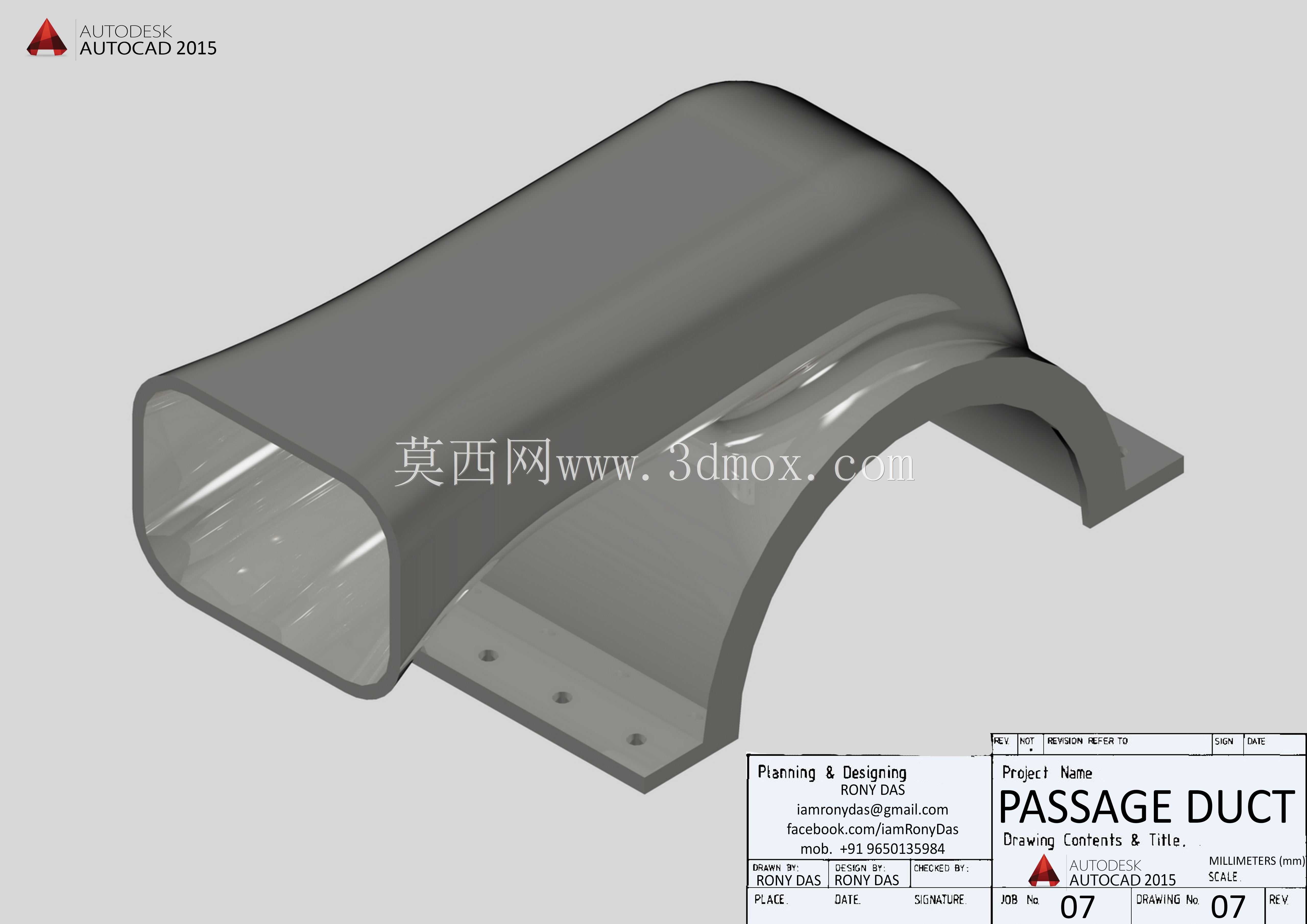

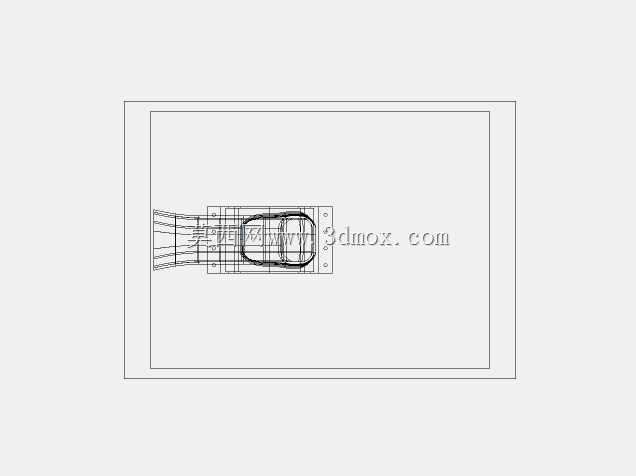

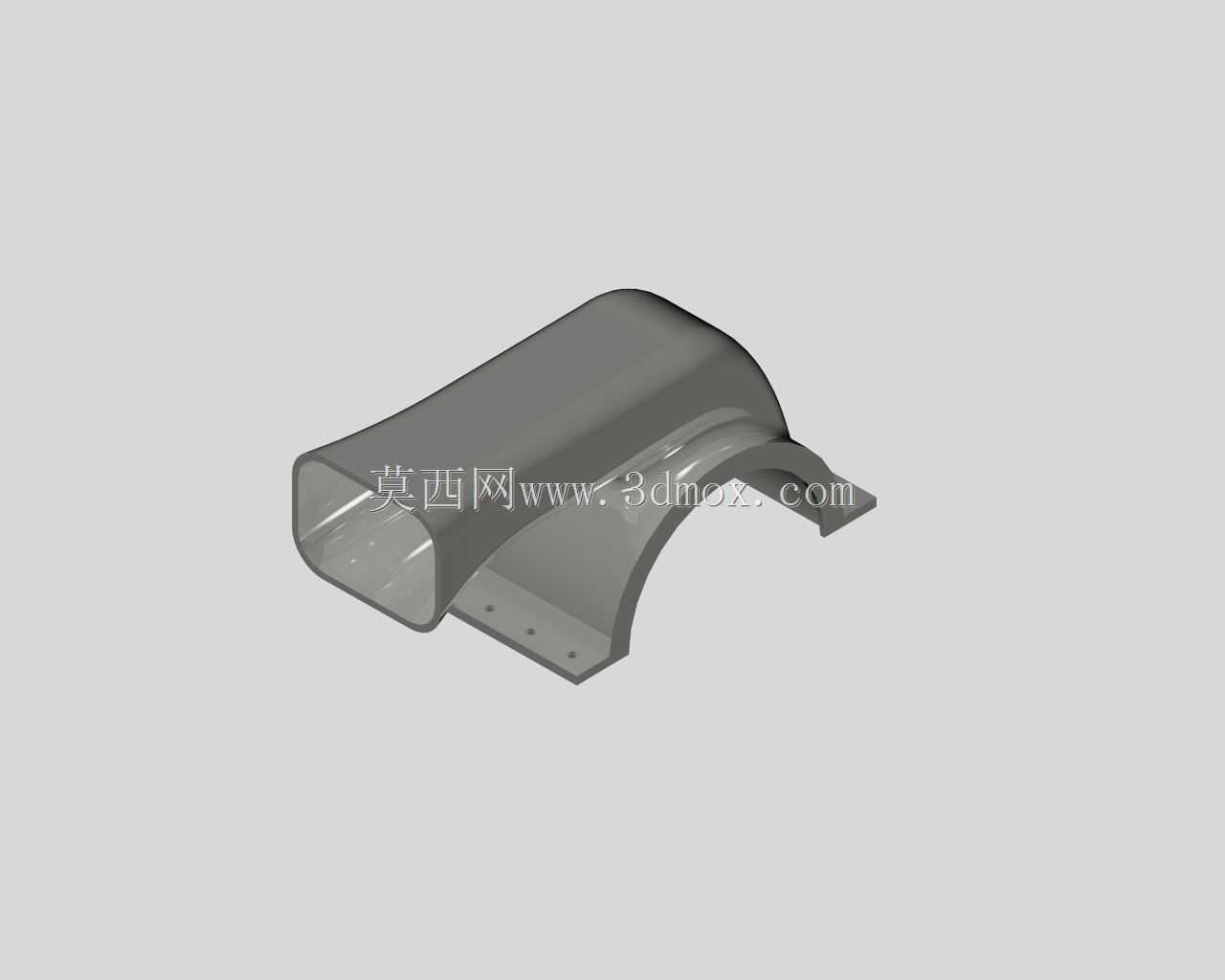

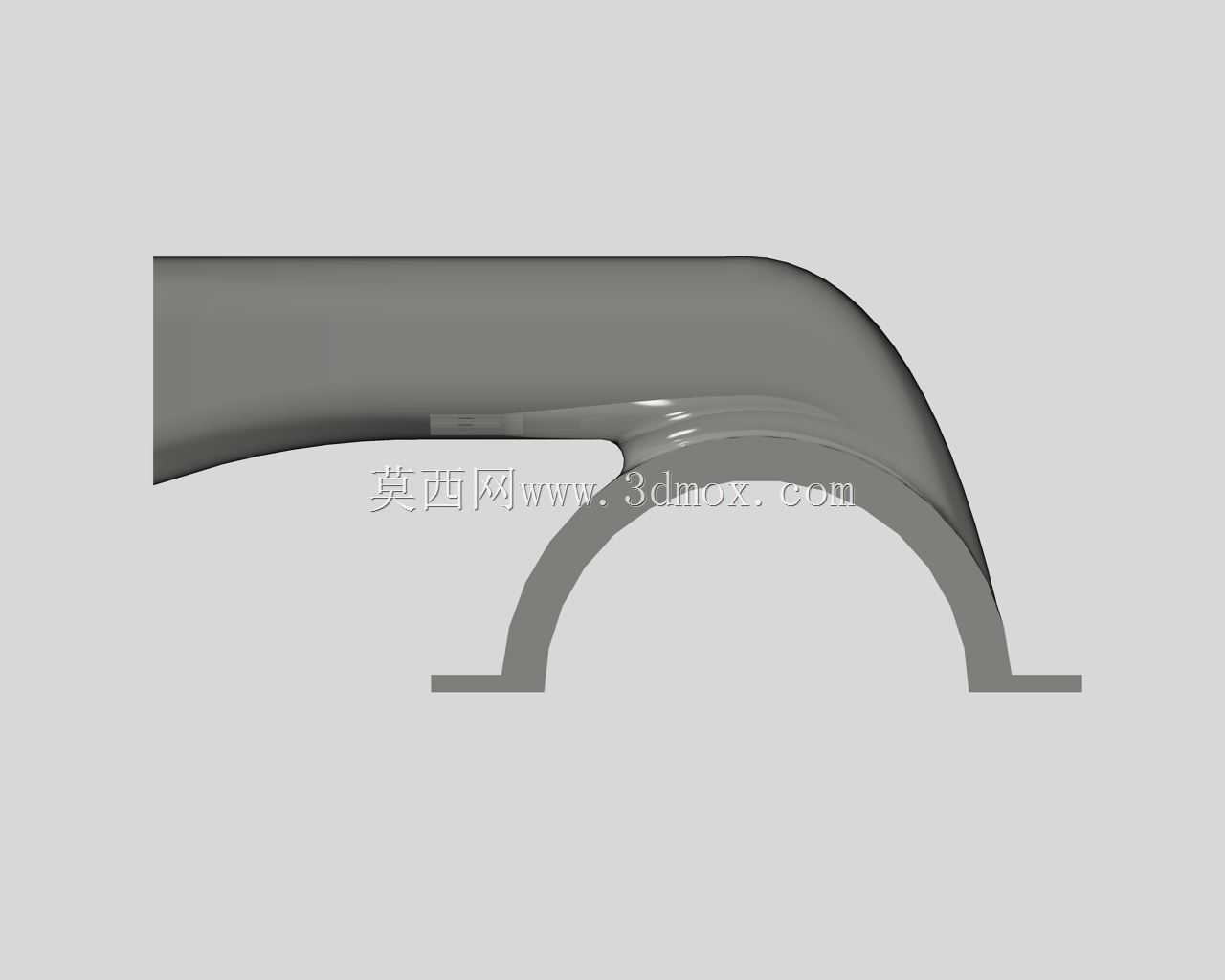

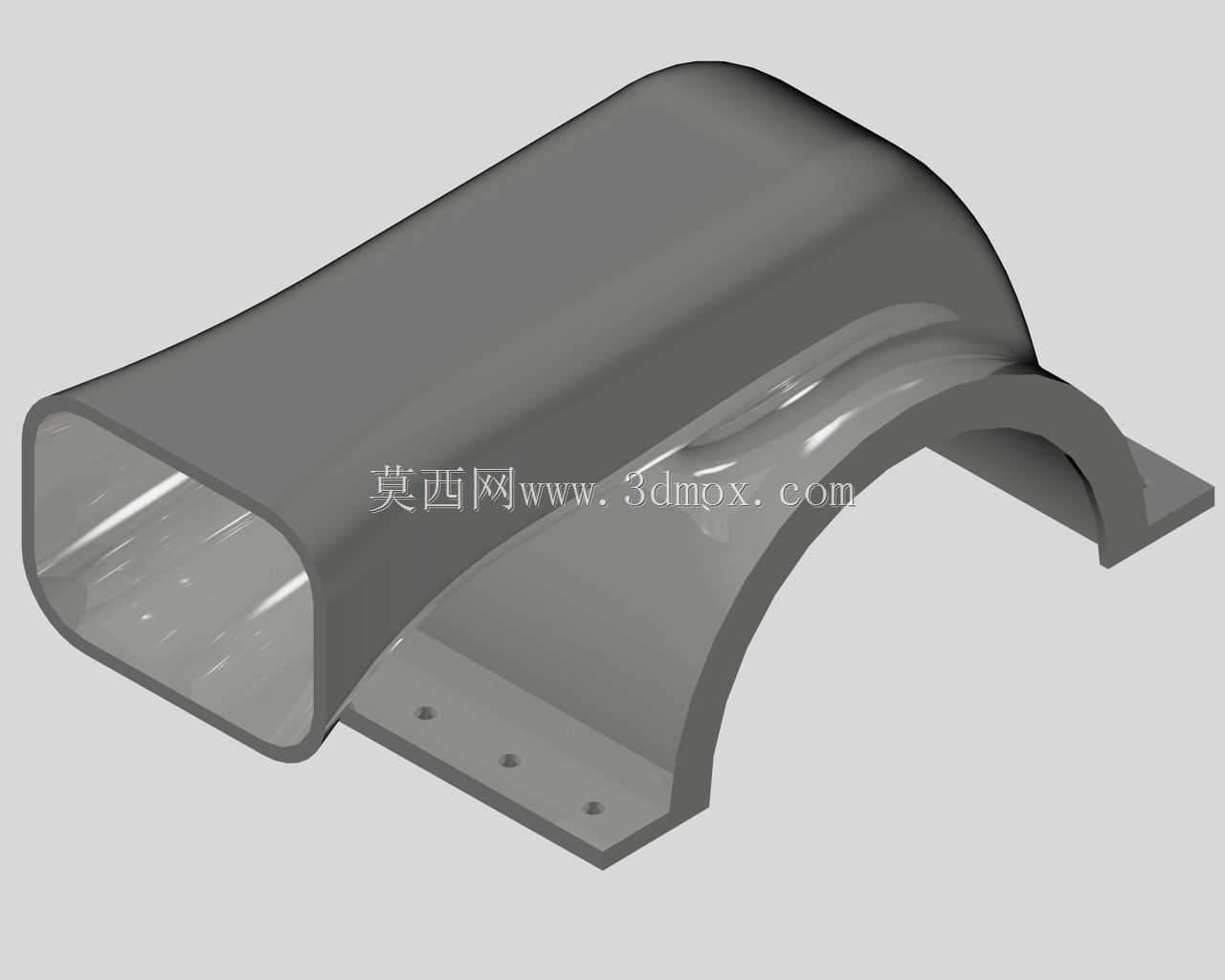

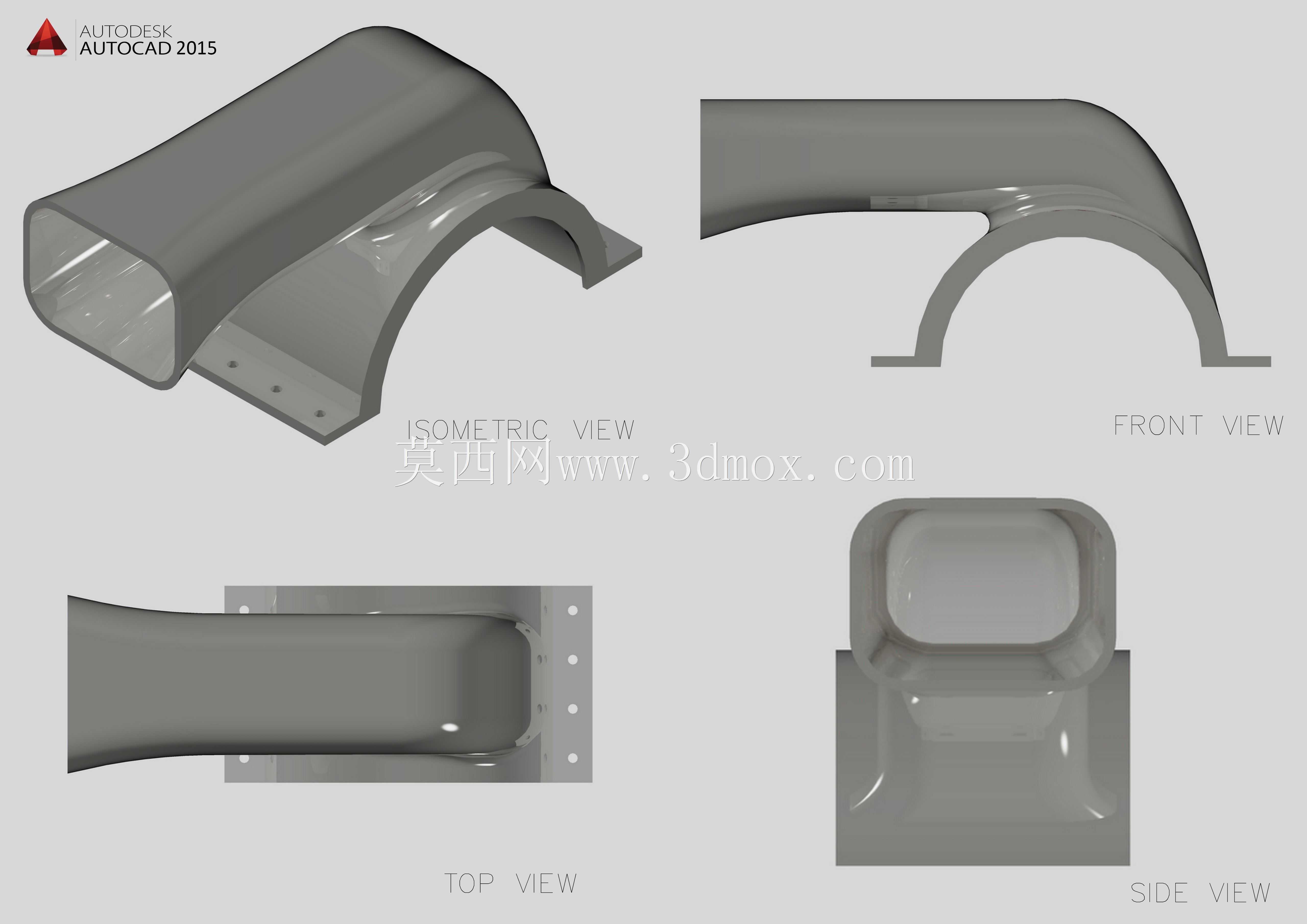

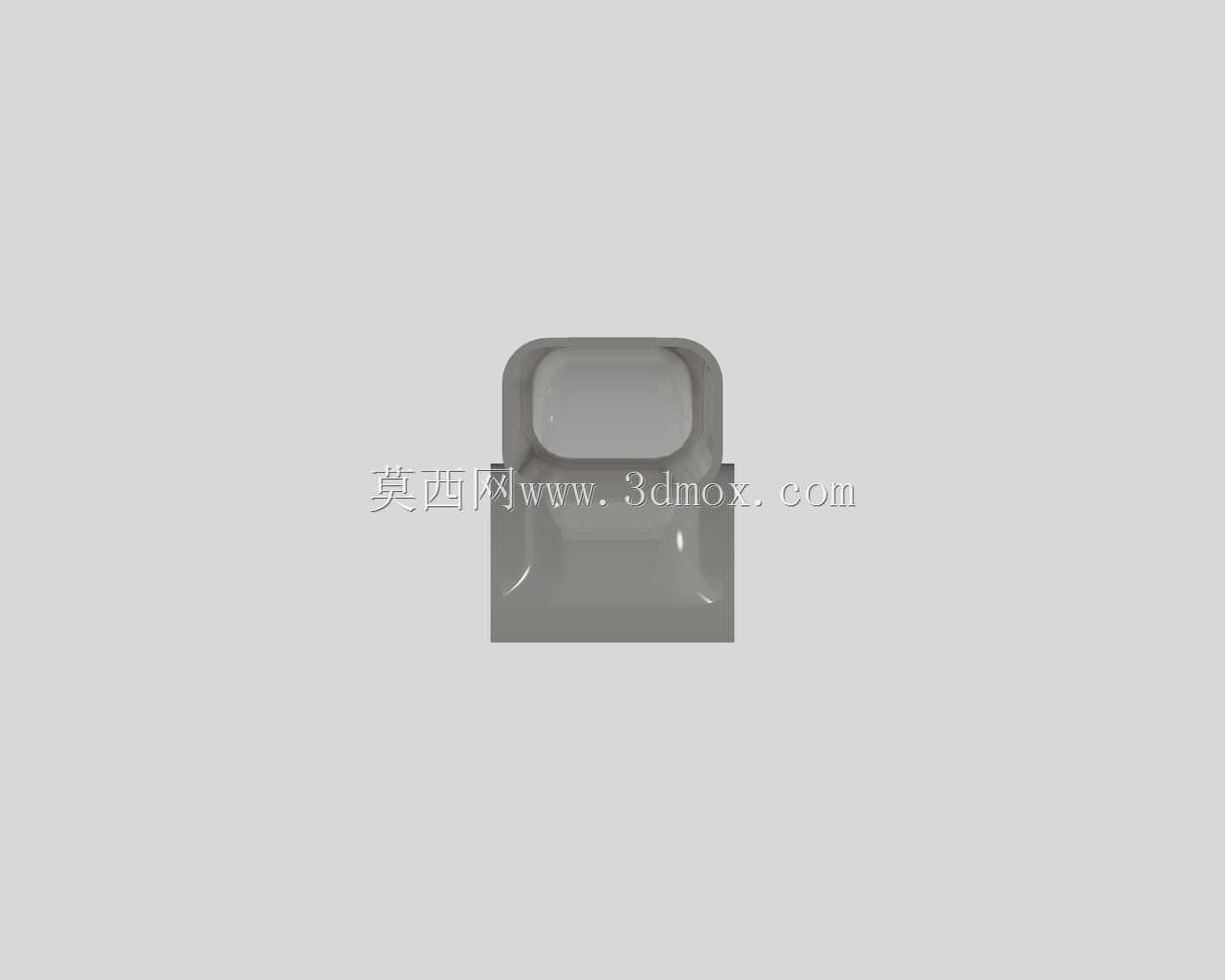

这类异形弯接通风构件主要应用在暖通空调送风、排风系统的空间受限安装场景，多用于民用住宅吊顶内、商用设备舱体内部、工业小型通风支路的风道转向衔接，解决常规直圆管、方管无法适配的非直角转向、变截面衔接需求，避免风道急转产生的风阻激增、气流紊流噪音问题。从结构设计来看，该构件采用方转弧的平滑过渡流道，入口端为矩形法兰接口，法兰面预制均匀分布的安装孔位，可直接与同截面的矩形风管通过螺栓紧固，配合密封胶条实现接缝处的气密性要求，出口端为弧形包覆结构，可贴合在圆柱型主风道外壁，通过预设的固定耳片完成与主风道的锁附安装，无需额外制作转接接头，大幅缩减现场安装的配作工作量。流道内壁全程做顺滑曲面处理，无突兀折角与台阶，可降低气流通过时的局部阻力系数，减少送风过程中的压头损失，同时避免积尘死角的产生，适配常规通风系统的风速区间，不会在构件内部产生异常涡流啸叫。设计阶段充分考虑安装边界的适配性，构件整体外轮廓做了避位处理，弧形包覆段的曲率与常规主风道外径匹配，安装后不会与周边管线、结构件产生干涉，法兰端面的平面度公差控制在常规通风构件的安装要求范围内，可保证对接后密封面均匀受压，不会出现漏风问题。材质适配层面，该结构既可以采用镀锌钢板咬接成型，也可适配玻璃钢、酚醛复合板等常见通风管材的加工工艺，弯段的曲率半径经过流道仿真优化，在满足转向需求的同时尽可能压缩构件的整体占用空间，适配吊顶内、设备夹层这类安装空间局促的场景，安装时仅需按照法兰孔位对位锁附，再对接缝处做密封处理即可完成装配，无需现场对风道进行切割改型，能有效提升通风系统的安装施工效率，降低现场加工的精度误差风险。
