10.4英寸飞行模拟座舱操控显示面板

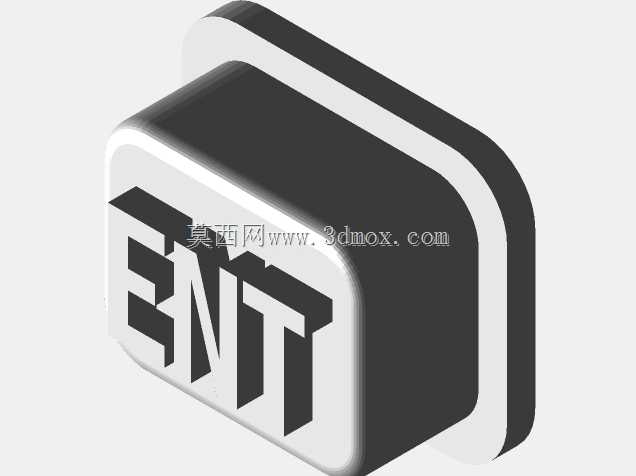

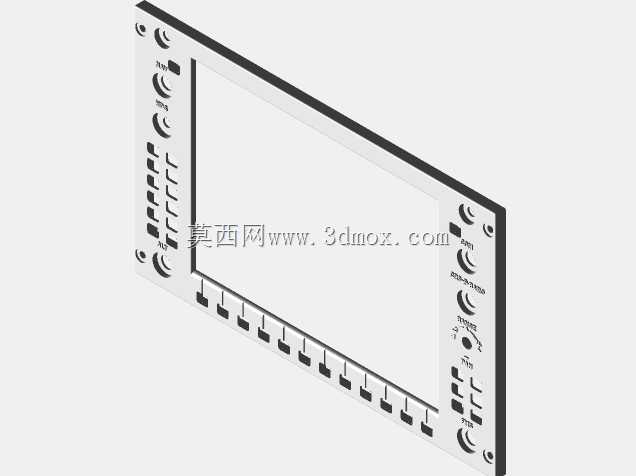

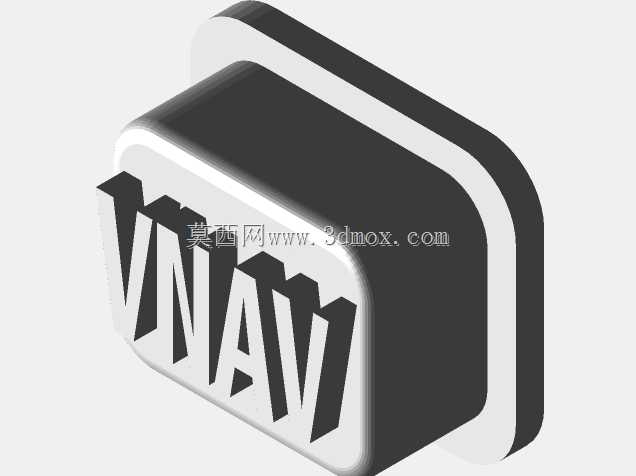

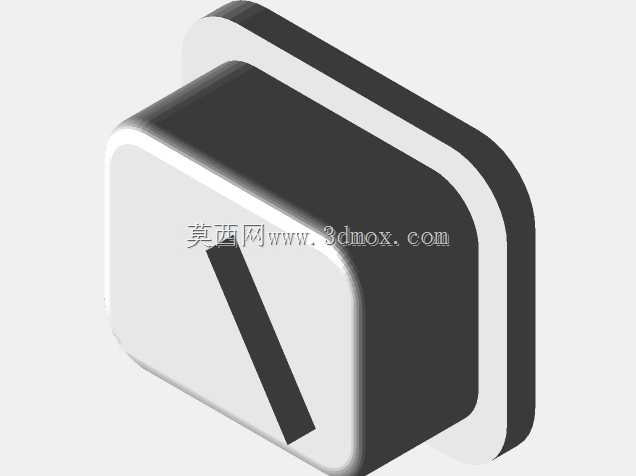

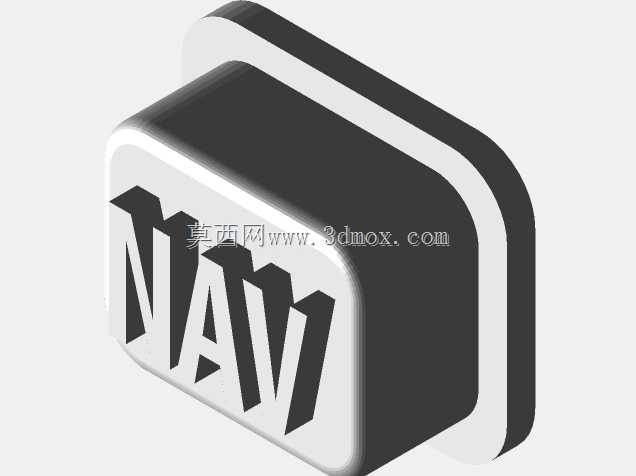

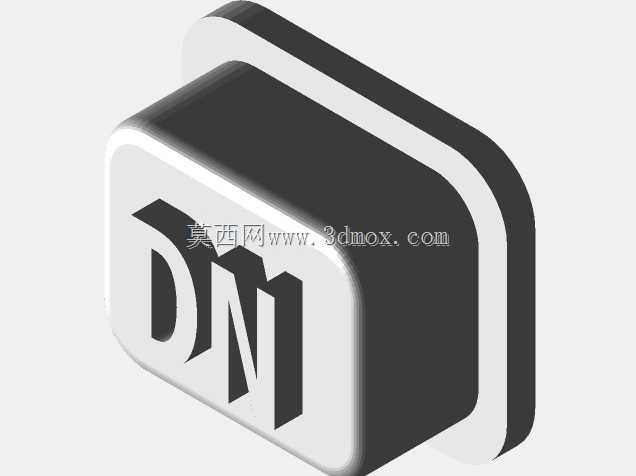

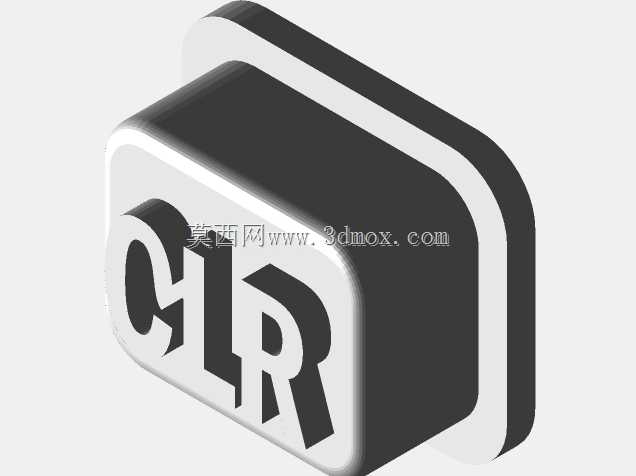

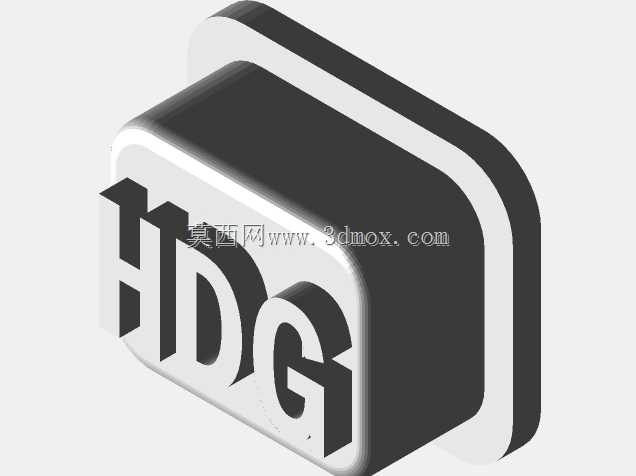

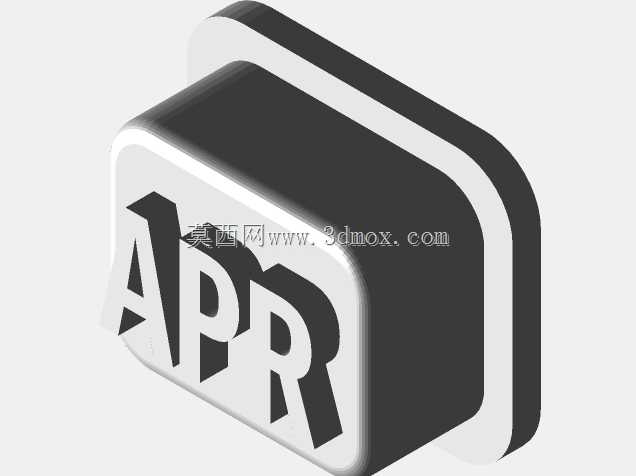

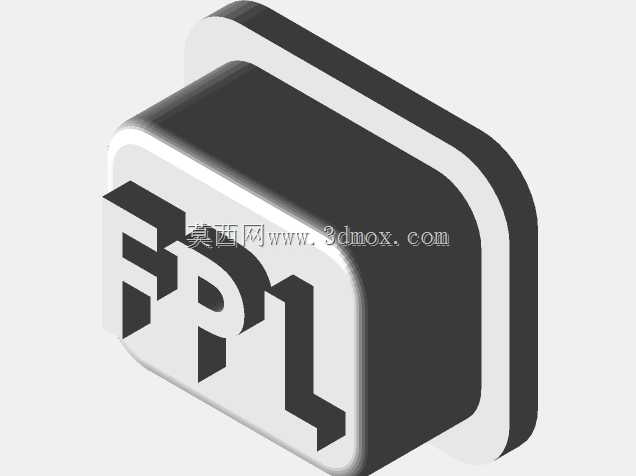

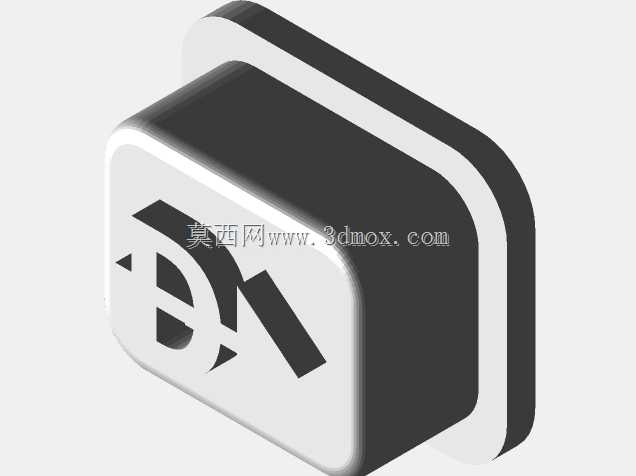

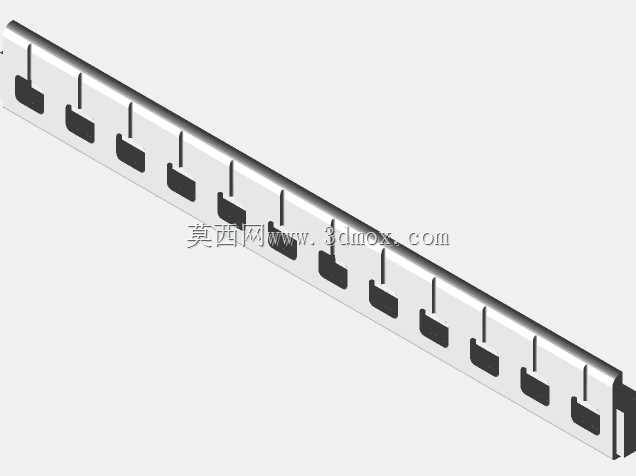

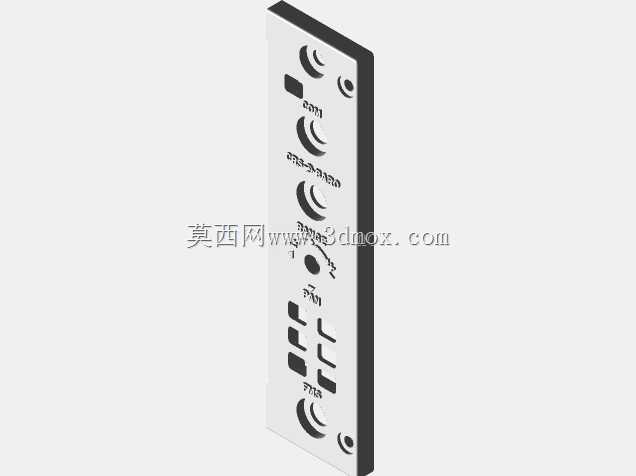

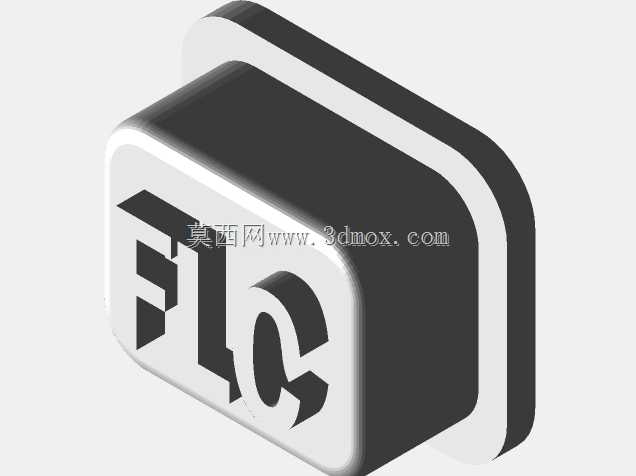

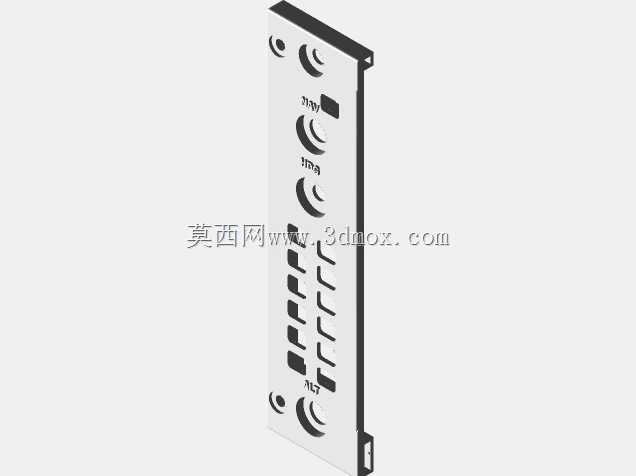

该款操控显示面板主要面向民用飞行模拟训练场景，可适配桌面级飞行模拟座舱搭建需求，为模拟飞行爱好者、初级飞行训练机构提供接近真机的航电操控交互载体，还原通用航空机型配备的G1000航电系统的操作逻辑与交互布局，帮助使用者熟悉航电面板的按键排布、旋钮操作逻辑，降低真机上手前的操作陌生感。面板整体围绕10.4英寸显示区域做对称式操控布局设计，左右两侧纵向排布功能旋钮与按键组，底部横向排列常用功能快捷按键，所有操控元件的排布间距参考真机航电面板的人机工程尺寸设计，旋钮的操作行程、按键的按压力度区间都匹配真实航电设备的操作反馈逻辑，避免模拟操作与实际操作的体感偏差。设计过程中优先考虑DIY组装的适配性，面板预留的编码器安装位、按键安装孔位均匹配市面通用的EC11型轴旋转编码器、6x6规格轻触按钮的安装尺寸，无需二次扩孔或修改结构即可完成元件装配，面板背部预留的控制板安装位可直接搭载Arduino Mega 2560控制板，适配SimVim、MobiFlight、AirManager等主流飞行模拟外设对接程序，无需额外编写复杂的底层驱动程序即可完成与模拟飞行软件的信号对接。面板的PCB结构支持背光语言适配，可通过3D打印双旋转编码器配件降低整体组装成本，安装边界上，面板整体外轮廓尺寸适配常规桌面模拟座舱的仪表台安装开口，背部接线预留空间充足，不会与座舱台架内部的走线、固定结构产生干涉，面板边缘做了均匀的安装固定孔位，可通过螺丝直接固定在木质、亚克力材质的模拟座舱仪表台上，也可搭配独立桌面支架作为单独的航电训练模块使用。显示区域的边框宽度参考真机航电的边框比例设计，不会遮挡显示画面的边缘内容，同时给屏幕固定结构预留了足够的支撑宽度，避免长期使用后屏幕出现松动移位的问题，所有按键、旋钮的标识位置与真机保持一致，操作时无需刻意记忆按键位置即可形成肌肉记忆，匹配真实飞行过程中的盲操作需求。
