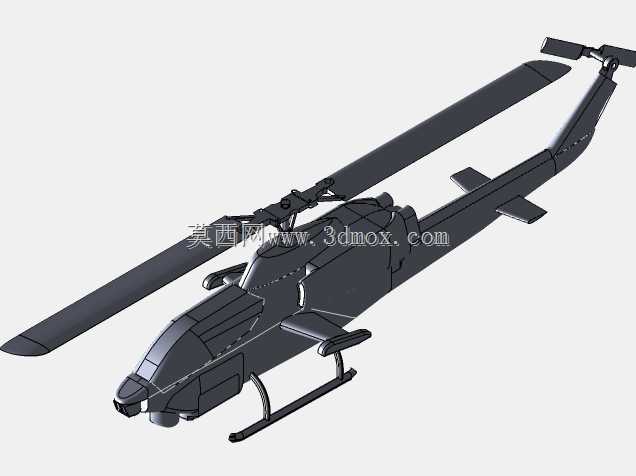

贝尔AH-1W武装直升机外观结构建模

本次建模针对贝尔AH-1W武装直升机的外观结构进行实体化处理，最初的曲面练习是为后续无人机项目做前期技术铺垫，过程中重点解决了曲面转实体的拓扑连续性问题，确保所有曲面拼接处无破面、无重叠，满足三维打印的壁厚要求。从实际应用场景来看，这类武装直升机模型可用于航空科普教具制作、军事仿真场景搭建、航模改装参考等领域，实体化后的结构能够直接支撑打印后组装工序，无需额外补面修复。

设计过程中优先还原了真机的气动外形轮廓，主旋翼的翼型弧度、尾桨的倾斜角度、机身两侧短翼的安装位置都严格参照真机比例缩放，滑橇式起落架的支撑角度做了适配打印的加强处理，避免打印后出现支撑断裂问题。机身表面的蒙皮分块线、机头光电探测窗口的凸起结构、尾梁上的水平安定面安装位都做了细节刻画，没有过度简化影响外观辨识度。

考虑到三维打印的安装边界，建模时将旋翼与机身的连接轴位置预留了标准轴承安装位，当前版本暂未做轴系旋转的配合公差设计，后续使用者可根据自身选用的轴承尺寸，对轴孔位置做扩孔或衬套加装处理，即可实现旋翼的转动功能。机身整体的壁厚统一设置为1.5mm，既能够保证打印后的结构强度，也不会造成耗材的不必要浪费，短翼下方的武器挂架位置预留了通用挂载接口，可根据需求搭配不同比例的武器模型配件。

从结构设计角度来说，曲面转实体阶段重点校核了机身头部到尾梁的过渡曲面曲率，避免出现曲率突变导致的打印层纹过重问题，座舱盖的曲面做了轻微加厚处理，防止透明件打印时出现翘曲变形。尾桨的传动轴路径在机身内部做了简化的空腔预留，若要做动态航模改装，可直接沿预留空腔布置传动杆与微型电机，无需重新开凿机身结构。滑橇起落架的横向支撑梁做了圆角过渡处理，减少打印时的应力集中点，避免落地受力时出现断裂。
