仿生蜻蜓造型遥控旋翼飞行器结构设计

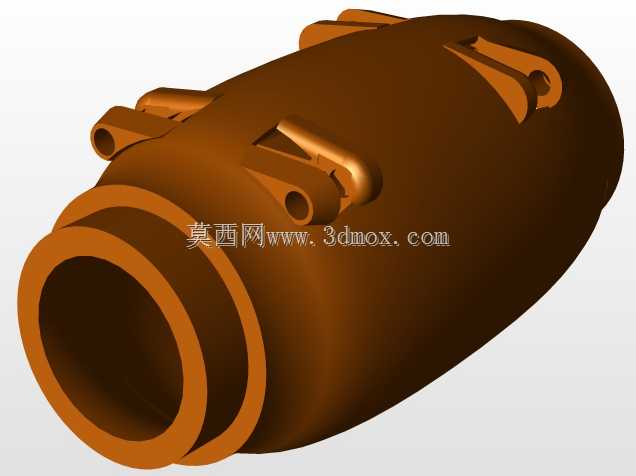

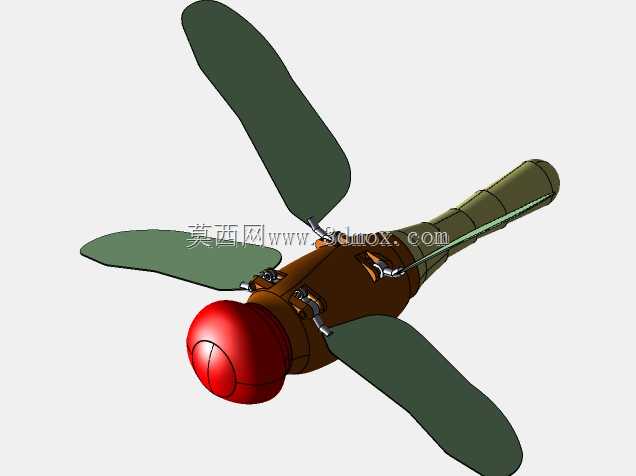

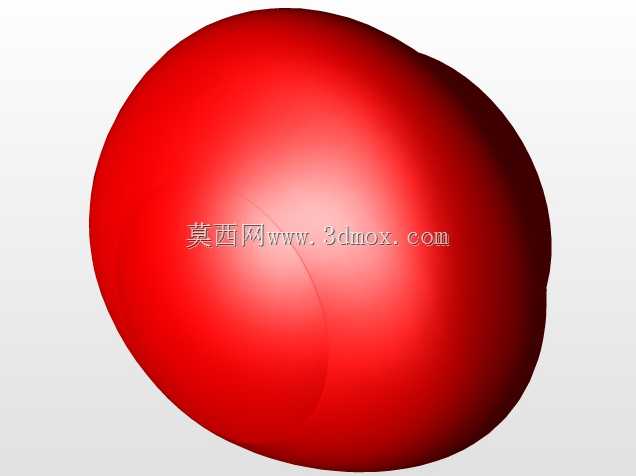

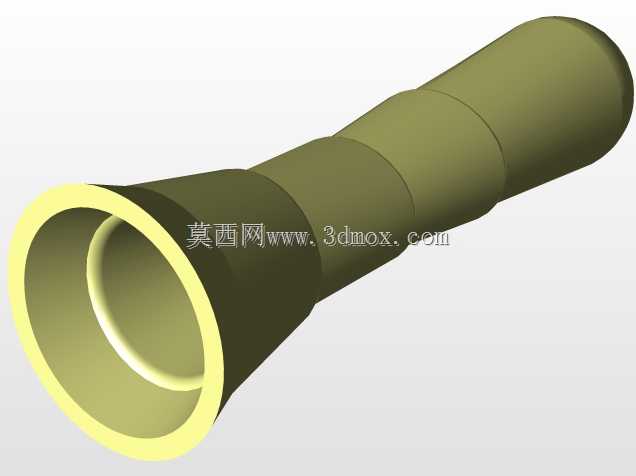

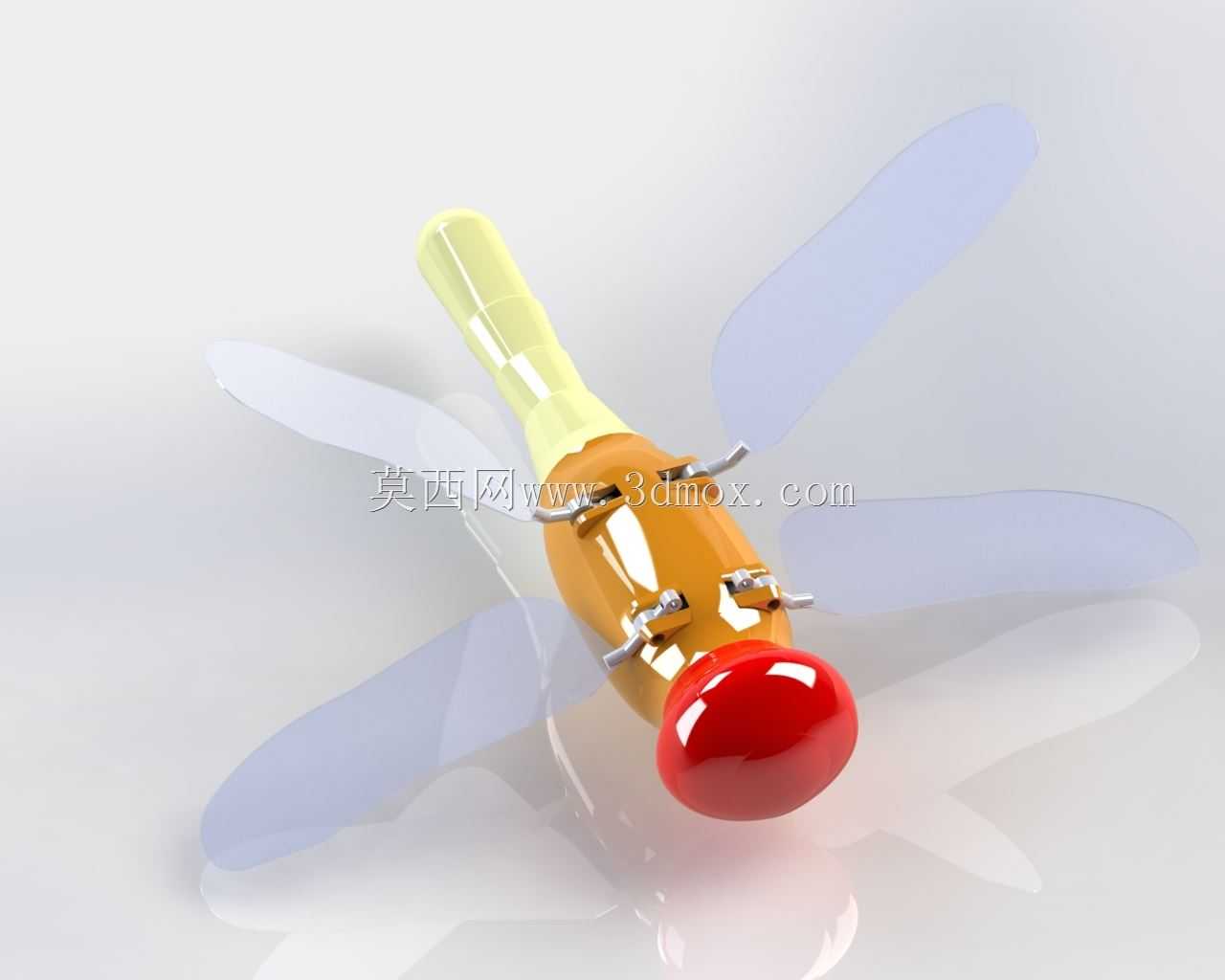

这款仿生蜻蜓造型的旋翼飞行器，在结构设计上充分参考了蜻蜓的生物形态特征，将飞行动力学需求与仿生外观做了深度融合，可用于航模科普展示、仿生飞行原理教学、低空近距影像采集等场景。从结构布局来看，头部采用圆润的整流球形结构，既可以降低飞行过程中的正面风阻，也能将飞控主控板、前置视觉采集模块集成在该舱段内，球形曲面的外壳不会对前置传感器的信号收发造成遮挡，同时在发生轻微碰撞时，弧面结构可以分散冲击力，保护内部电子元器件。机身中段采用分节式的仿蜻蜓躯干设计，每一节段都预留了走线槽与卡扣安装位，电池、电调、信号接收模块可以沿机身轴向依次排布，保证整机重心落在旋翼升力的中心轴线上，避免飞行过程中出现重心偏移导致的姿态失控。四片旋翼采用仿蜻蜓翅的展弦比设计，翼面做了微弧曲面处理，在悬停状态下可以获得更稳定的升力输出，旋翼与机身的连接部位采用快拆式铰接结构，日常收纳时可以将旋翼沿铰接轴折叠贴靠机身，减少存放占用的空间，维护时也可以快速更换受损的旋翼部件，无需拆解整个机身结构。尾段采用逐渐收窄的锥状造型，内部集成了通讯天线模块，锥状外形可以减少飞行时的尾部紊流，提升飞行过程中的航向稳定性。在安装边界上，整机旋翼展开后的最大回转直径控制在常规便携航模的尺寸区间内，机身最大宽度不超过成年人手掌宽度，可以直接放入常规的航模收纳包中携带，不需要额外定制大型收纳容器。旋翼下方的机臂连接处做了减震阻尼设计，电机运转产生的高频振动会被阻尼结构吸收，不会传递到机身中部的传感器模块上，保证飞行姿态数据采集的准确性。整机的外壳拼接处全部采用止口定位设计，装配时不需要额外做对位调整，卡扣锁紧后即可保证外壳接缝处的平整度，减少飞行过程中的接缝风噪。从实际使用的角度出发，该结构设计预留了足够的改装冗余，用户可以根据自身需求在机身腹部加装微型投放机构、补光模块等拓展配件，机身节段的内部空间可以兼容不同容量的轻量化电池，适配不同续航需求的使用场景。
