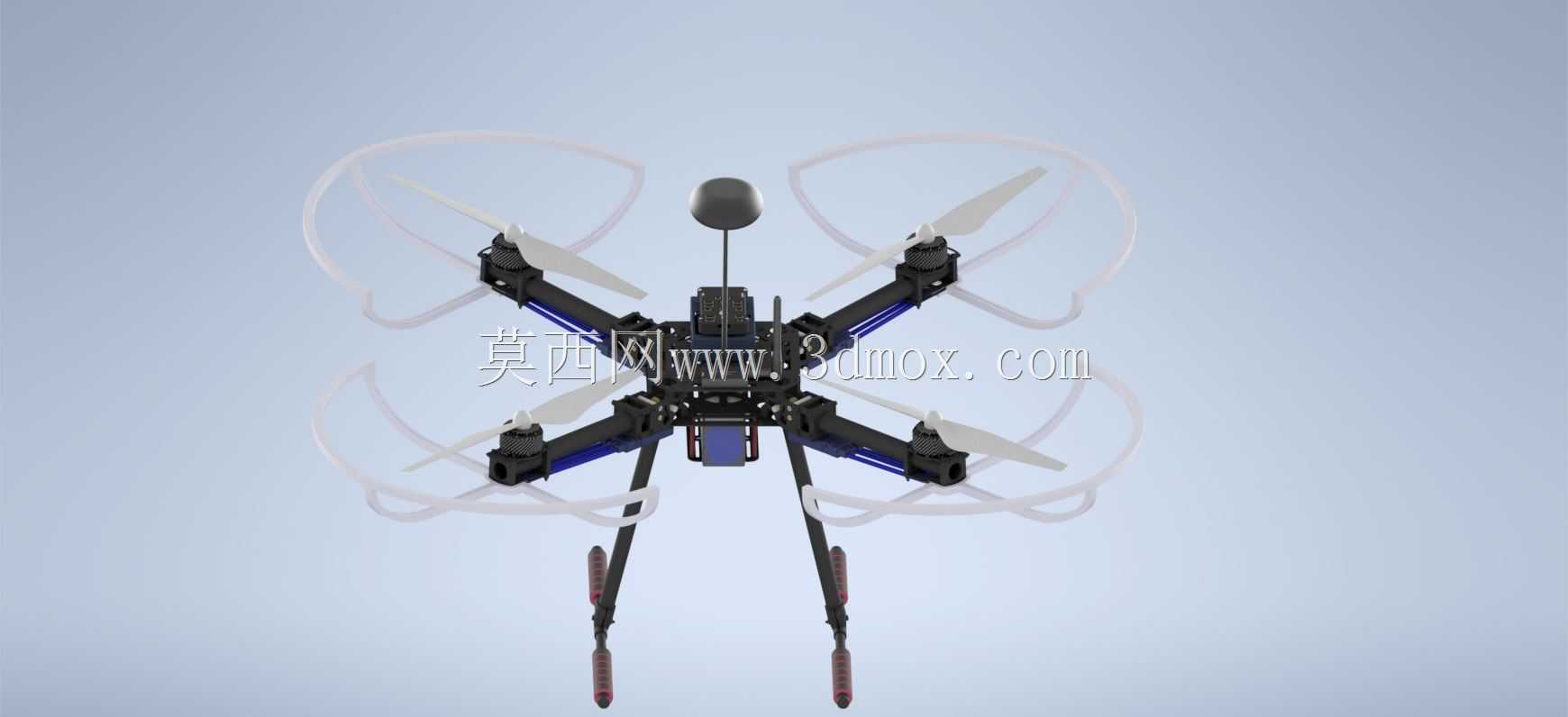

ZD550四轴机架配套螺旋桨防护结构

这套防护结构是专为ZD-550规格四轴飞行机架开发的配套部件，核心作用是在飞行作业过程中隔绝螺旋桨与外界障碍物的直接接触，降低桨叶磕碰损坏、缠绕异物的概率，同时避免高速旋转的桨叶对周边人员、物体造成剐蹭伤害，适配巡检、航拍、教学演示等多场景下的飞行安全需求。从实际使用场景来看，在室内飞行调试、楼宇间近距巡检、林区低空作业等复杂环境中，四轴无人机的桨叶很容易碰到墙面、树枝、线缆等障碍物，轻则导致桨叶崩裂、飞行姿态失稳炸机，重则造成设备坠毁甚至人员受伤，这套护罩的存在可以在桨叶接触障碍物时先通过自身结构承接碰撞力，给飞手留出反应调整的空间，同时软质的护罩边缘也能降低碰撞时对障碍物和桨叶的双向损伤。设计层面上，这套护罩采用了环形全包覆的轮廓结构，完全覆盖单支桨叶的旋转扫掠范围，不会出现防护盲区，同时护罩的支撑臂直接对接机架机臂的末端安装位，不需要额外改动原有机架的结构，安装孔位完全匹配ZD-550机架的机臂端固定点位，安装后不会干涉桨叶的正常旋转，也不会遮挡机臂上的电调、天线等部件的正常工作。尺寸边界上，护罩的环形内径略大于550轴距下单支桨叶的最大旋转半径，安装后整机的横向外扩尺寸控制在合理范围内，不会因为加装护罩导致整机宽度过度增加影响狭小空间的通过性，护罩的支撑条采用了等距分布的结构设计，在保证结构强度的前提下尽可能减少镂空区域的面积，避免细小的树枝、线缆从镂空处穿入碰到桨叶，同时也尽可能降低了护罩自身的重量，减少对飞行续航和负载能力的影响。从结构强度设计来看，护罩的环形主体采用了带弧度的截面设计，碰撞时可以通过微小的形变卸除部分冲击力，避免硬接触导致的支撑臂断裂，连接机臂的固定座做了加厚处理，能够承受常规飞行速度下的侧向碰撞冲击力，不会因为轻微磕碰就出现护罩脱落的情况。实际装机测试时，这套护罩安装完成后不会影响无人机的重心分布，因为四个方向的护罩重量完全一致，对称安装后不会产生额外的偏心力矩，不需要额外调整飞控的重心补偿参数，对飞行姿态的稳定性影响极小。针对不同的作业场景，这套护罩也可以根据需求快速拆装，不需要拆解机架主体结构，只需要松开机臂端的固定螺丝就可以完成护罩的装卸，在开阔空域飞行时可以拆下护罩降低整机重量提升续航，在复杂环境作业时快速装上提升飞行安全性。
