芬纳导弹气动结构三维数模设计

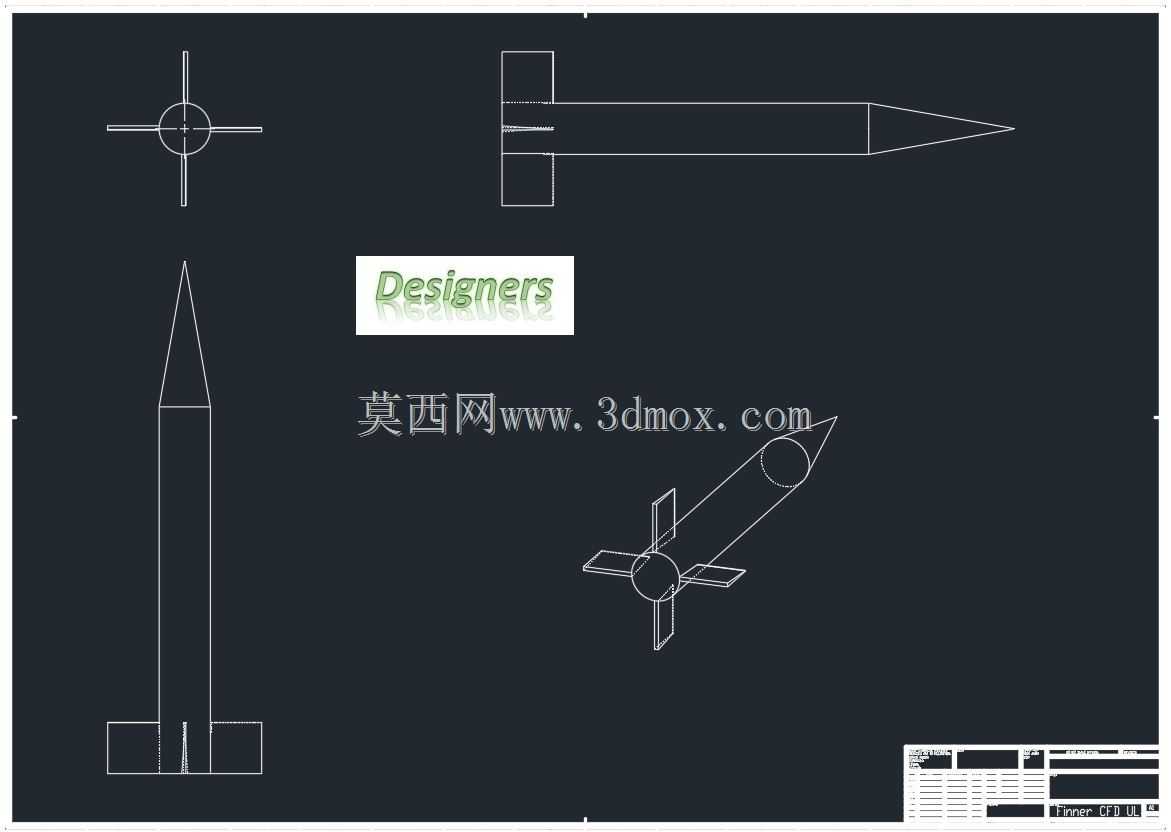

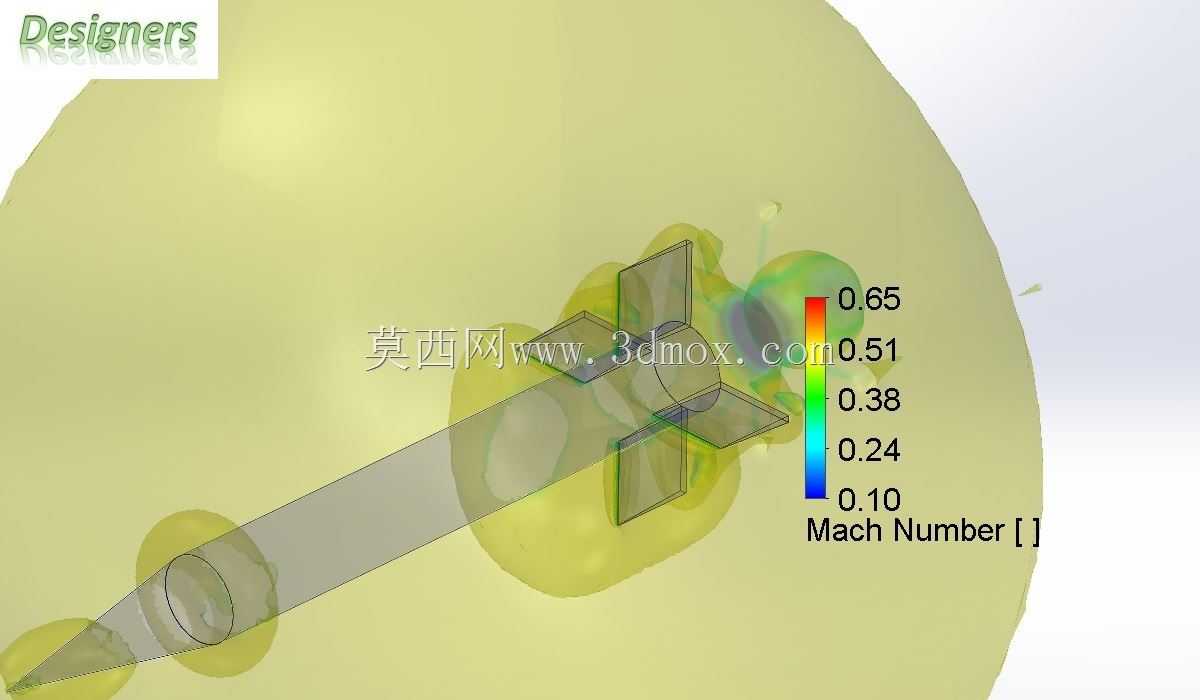

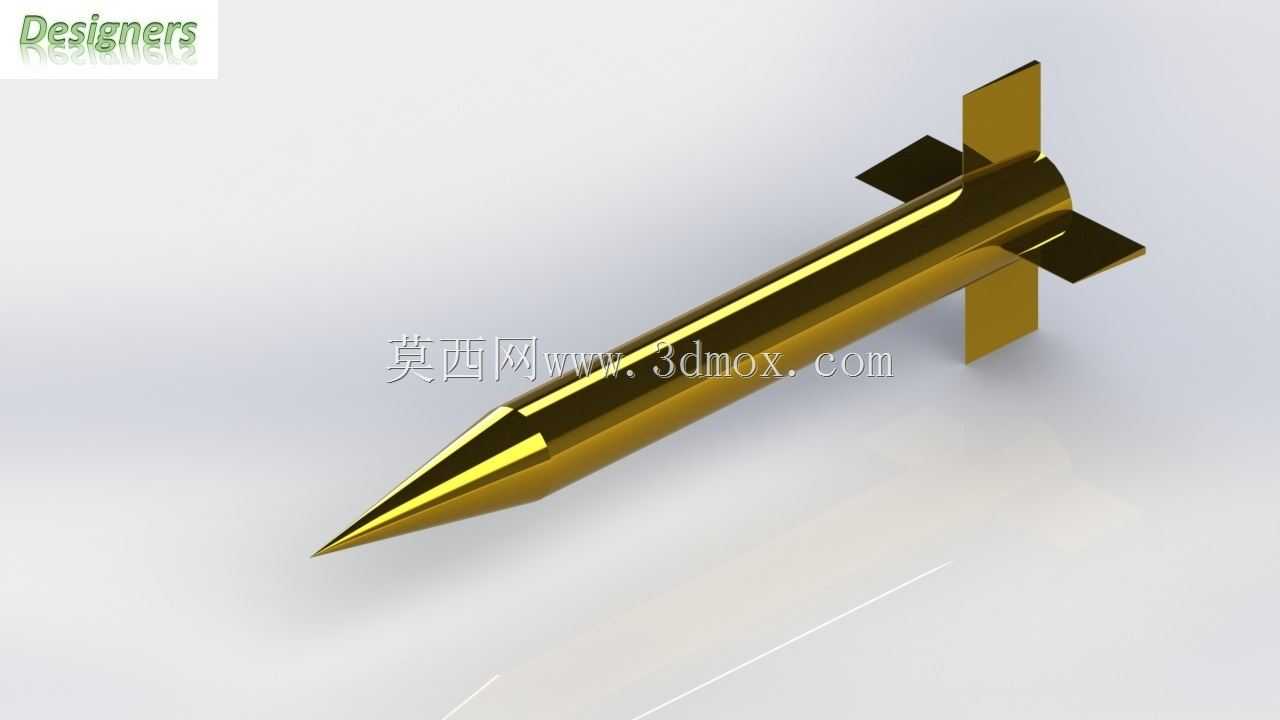

该弹体结构设计围绕亚跨音速飞行工况下的气动效率优化展开，弹身采用旋成体流线构型，头部为适配低阻特性的锥形过渡段，可有效降低飞行过程中的头部激波阻力，弹身中段为等直径圆柱段，为内部战斗部、制导组件、动力装置预留充足的安装空间，同时保证弹体结构的整体刚度，避免高速飞行时的结构颤振问题。尾翼采用十字形对称布局的四片安定面设计，翼面为薄翼型结构，安装位置靠近弹体尾部，可在飞行过程中提供足够的航向与横向稳定力矩，保证弹体在马赫数0.1至0.65的飞行包线内具备良好的操稳特性，不会出现偏航、滚转失稳的问题。从流场仿真结果来看，弹体头部、尾翼前缘位置的马赫数梯度变化符合气动设计预期，弹身周围的流场分布均匀，尾翼后方的涡流区范围控制在合理区间，未出现大面积的气流分离现象，说明当前的外形参数匹配度较好，能够满足飞行过程中的阻力控制要求。在结构设计层面，弹体各段采用模块化连接设计思路，头部导引头舱、战斗部舱、动力舱、尾段舱体之间通过止口定位加径向销钉的方式连接，既可以保证各舱段的同轴度安装精度，也便于生产装配过程中的部件调试与后期维护更换。尾翼与弹身的连接采用嵌入式安装结构，翼根处设置加强筋与弹身承力框连接，可承受飞行过程中气动载荷带来的弯矩与剪力，避免翼面出现结构变形或脱落问题。弹体整体的外形尺寸边界严格按照气动仿真优化后的参数设定，弹身长径比、尾翼展长、翼弦长度等参数均经过多轮迭代调整，在保证气动性能的前提下尽可能压缩结构尺寸，适配发射装置的安装边界要求，同时控制整体结构重量，提升动力系统的有效载荷占比。该结构数模可用于气动性能验证、结构强度校核、发射适配性分析等场景，为相关弹体产品的方案设计阶段提供直观的结构参考，也可作为气动仿真分析的基础数模，用于开展不同飞行工况下的流场特性、载荷分布计算工作，帮助设计人员快速完成方案迭代，减少物理样机的试制轮次，缩短研发周期。
