仿生扑翼飞行机构三维结构设计

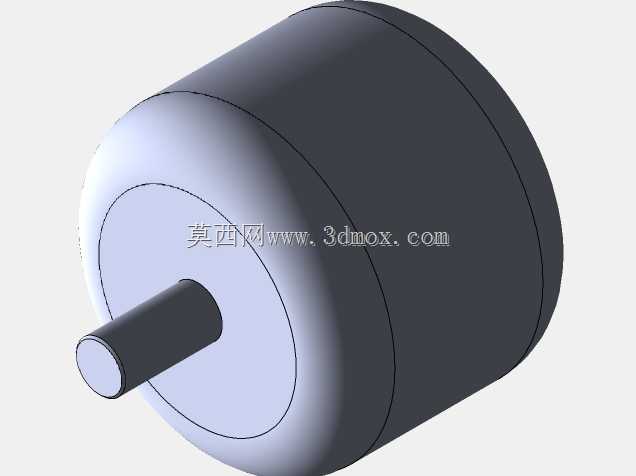

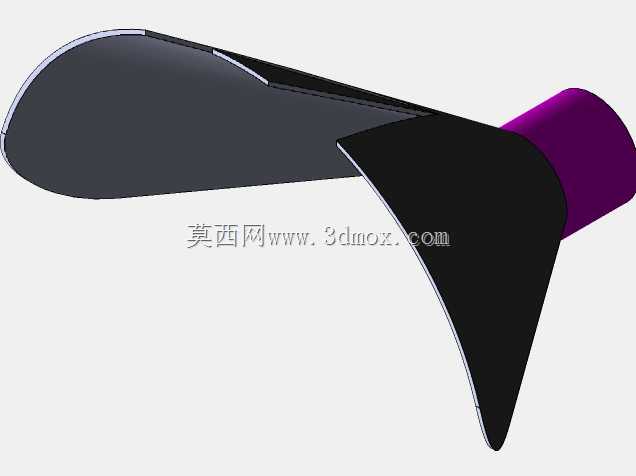

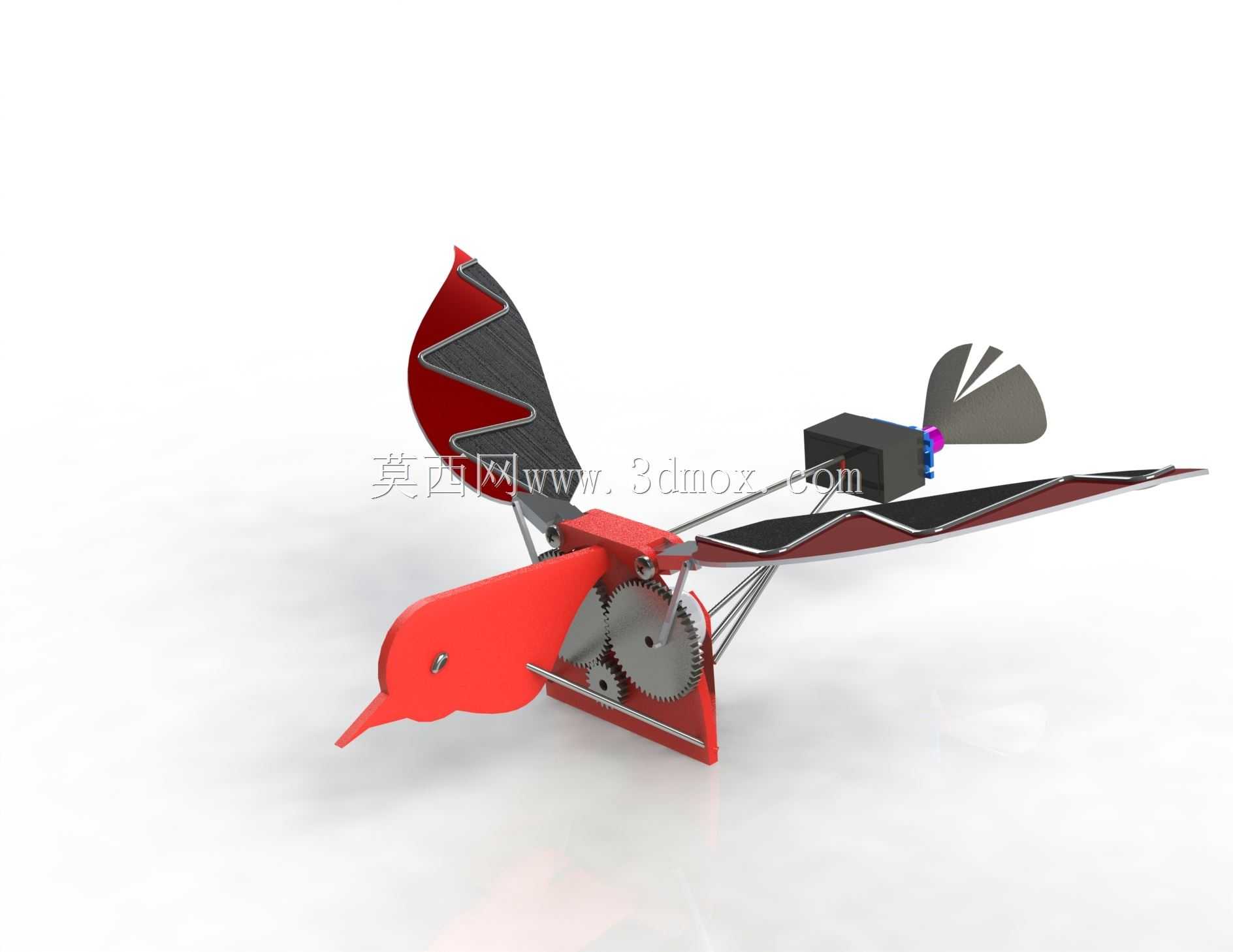

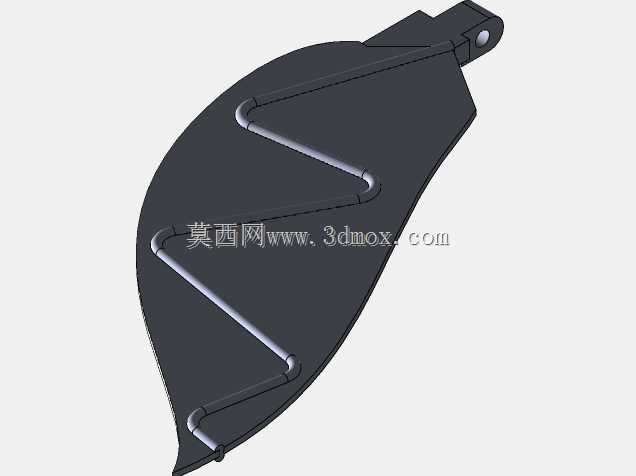

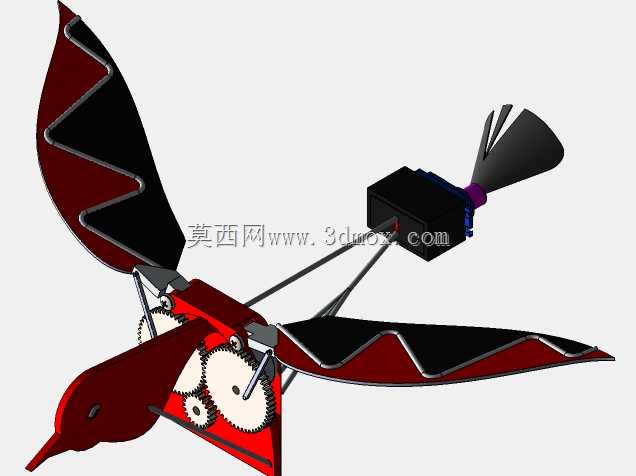

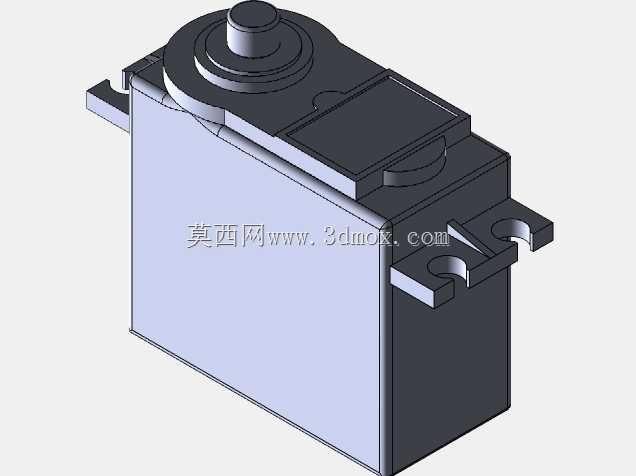

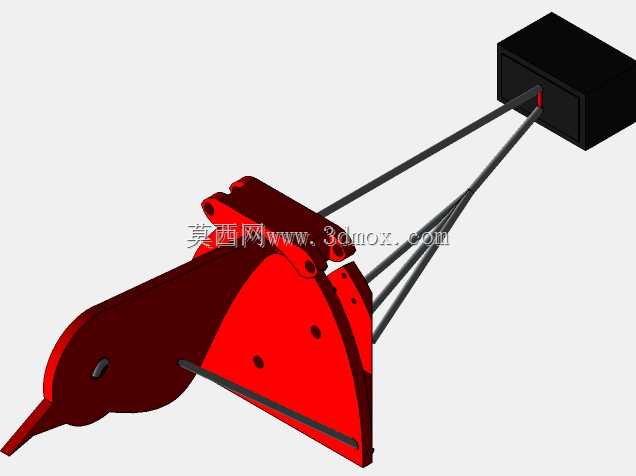

这款仿生扑翼飞行机构的设计，核心参考了小型鸣禽的扑翼运动规律，整套传动结构采用外露式齿轮组布局，动力输入端预留了标准微型电机安装位，可适配常规10mm直径的空心杯动力单元，安装时需保证电机输出轴与主传动齿轮的同轴度误差控制在0.1mm以内，避免高速扑动时出现齿轮卡滞或传动效率损耗。从实际应用场景来看，这类小型扑翼机构可用于室内微小型侦察设备搭载、低空仿生探测作业，相较于多旋翼飞行装置，其扑翼运动产生的气动噪声更低，飞行姿态更贴近自然鸟类，在近人环境作业时不易引发惊扰，同时整机重量可控制在20g以内，对起降场地没有特殊要求，仅需掌心大小的平整区域即可完成起降动作。设计过程中，翼面采用了分段式结构，翼根区域为刚性支撑段，直接连接传动摇臂，保证动力传递的直接性，翼梢区域采用柔性覆膜材质，在上下扑动过程中可自主产生适应性形变，模拟真实鸟类翼面的翼尖涡效应，提升升力产生效率，整套翼面展开后单侧翼展长度为180mm，前后弦长最大处为65mm，收纳状态下可将翼面沿机身纵向折叠，整体收纳尺寸可控制在120mm*40mm*35mm范围内，便于携带与部署。机身前部的鸟头造型并非单纯装饰结构，其内部预留了微型传感器安装腔，可放置重量不超过3g的视觉模块或环境探测传感器，重心位置经过反复配平调整，主传动齿轮组恰好布置在整机重心点下方，电池与控制板可沿机身纵向滑轨调整安装位置，方便根据搭载负载的重量变化调整整机重心，保证飞行过程中的姿态稳定性。尾翼部分采用了可微调角度的结构设计，通过舵机拉动连杆可实现尾翼上下、左右两个维度的角度偏转，配合扑翼频率的调整，可完成爬升、转向、滑翔等多种飞行动作，尾翼与主翼面的垂直间距经过多轮迭代验证，可有效避免主翼扑动产生的下洗气流直接冲击尾翼，降低姿态控制的干扰量。整套传动机构的齿轮模数选用0.3，传动比经过匹配计算，可在电机额定转速下实现每秒8-12次的扑翼频率，刚好匹配小型鸟类的扑动频率区间，传动摇臂与翼面连接的位置采用了微型铰接结构，可允许翼面在扑动过程中产生小幅度的被动扭转，进一步提升气动效率，同时铰接处预留了0.05mm的装配间隙，避免低温环境下零件形变导致的运动卡滞。
