RC航模用带凸块七缸径向整流罩

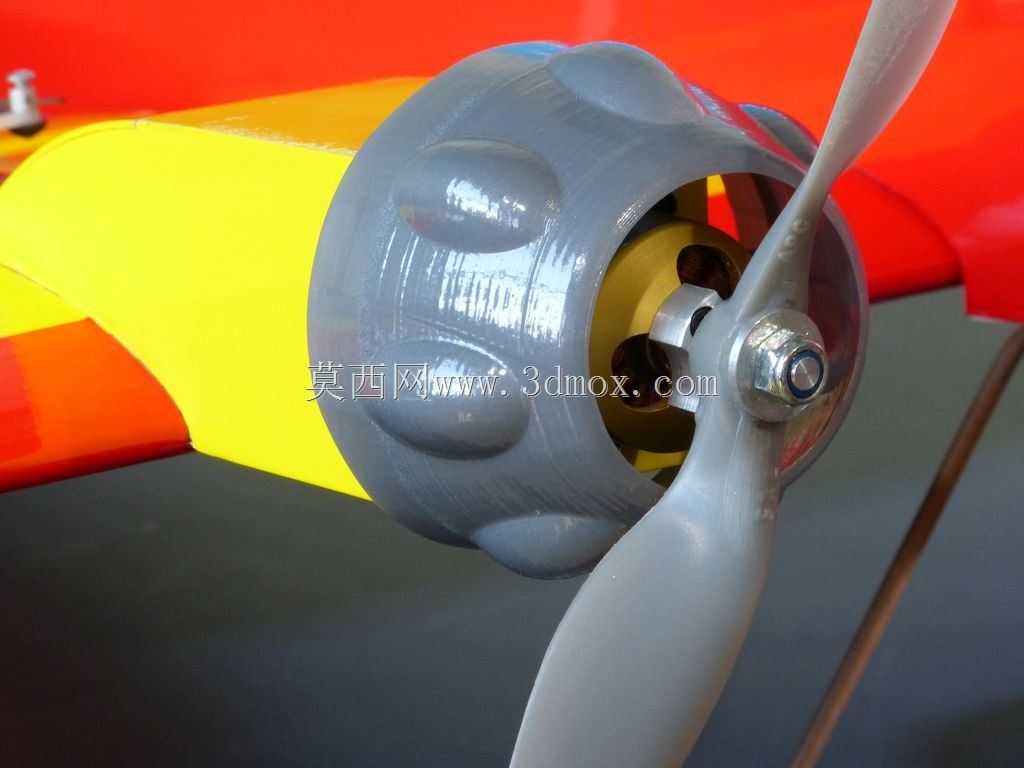

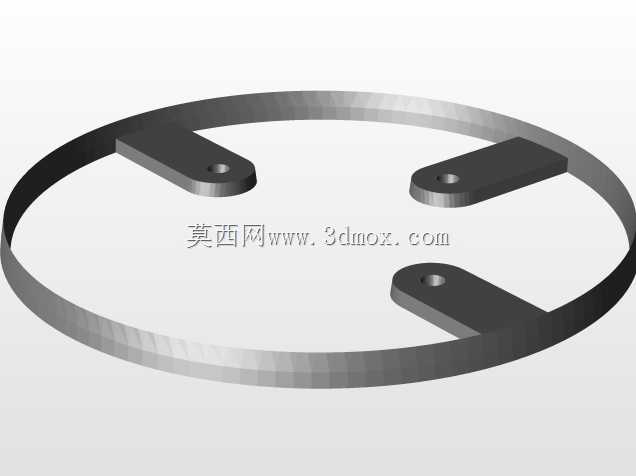

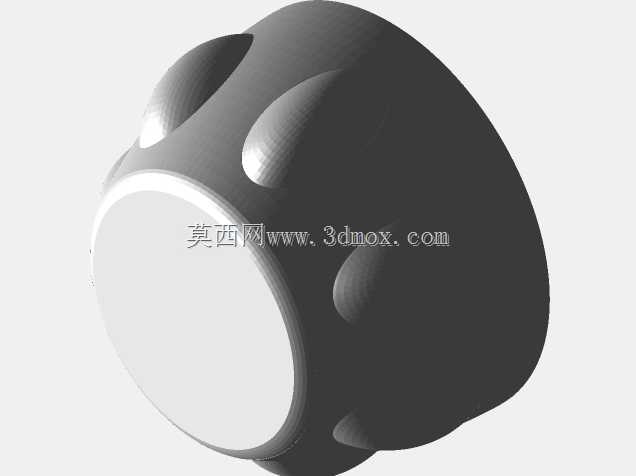

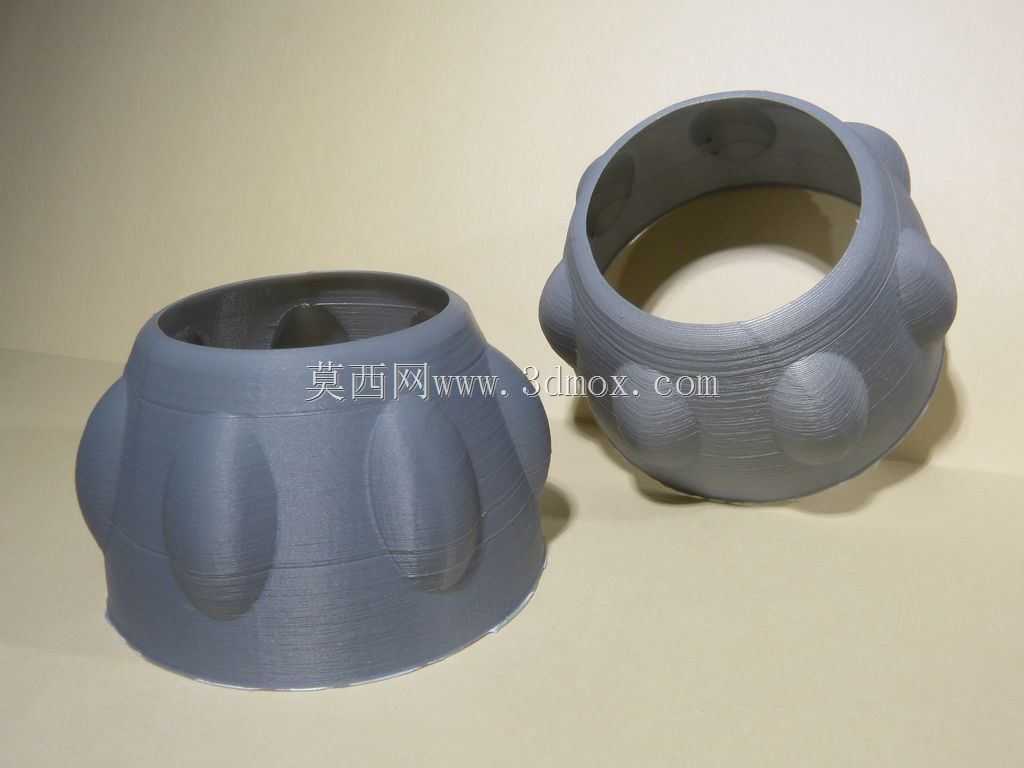

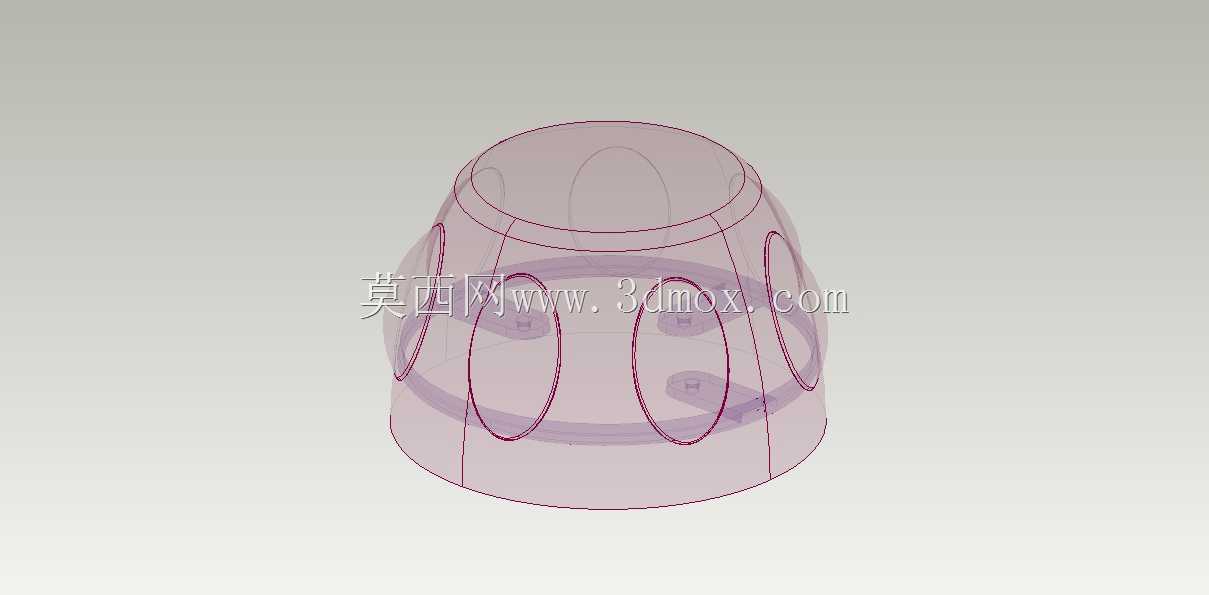

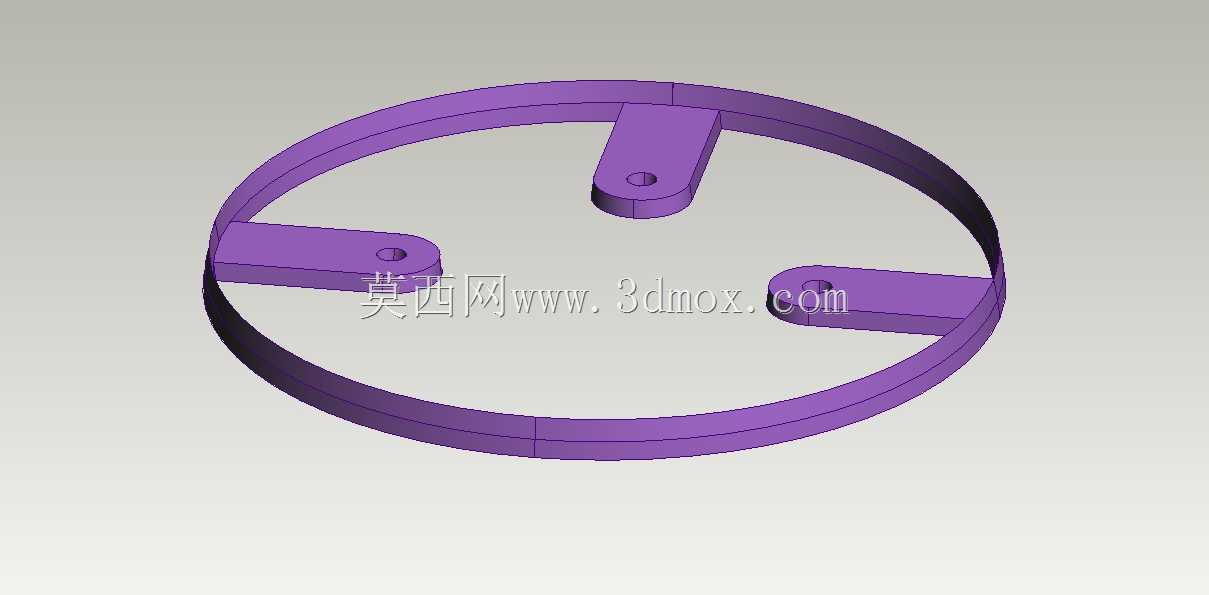

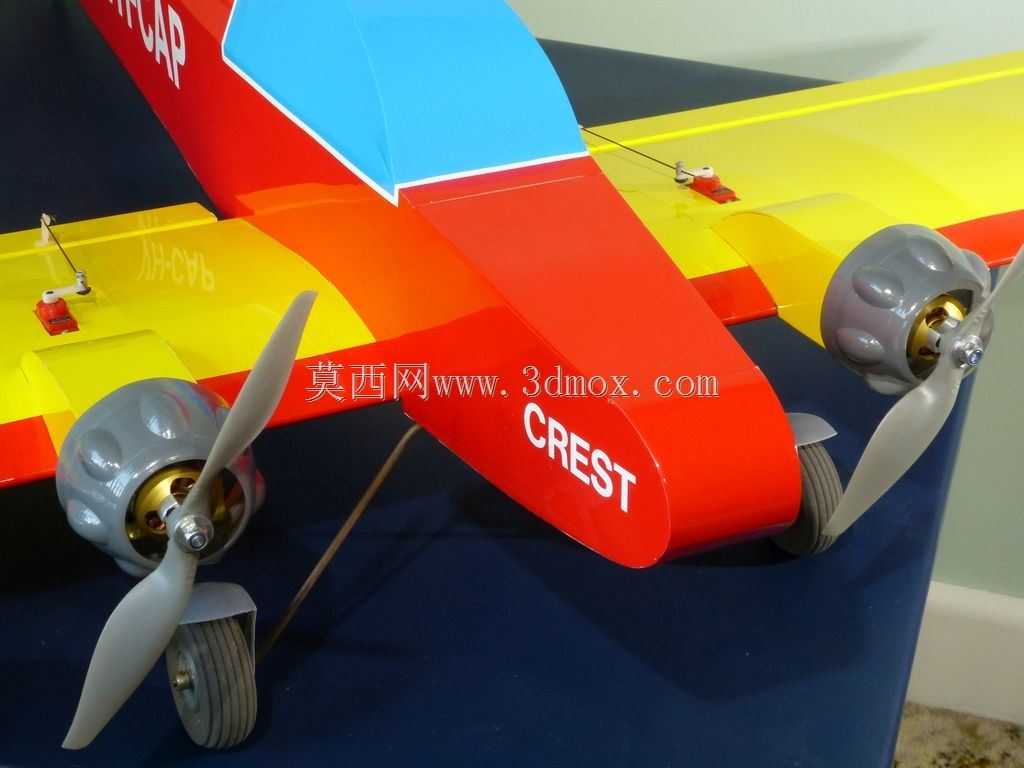

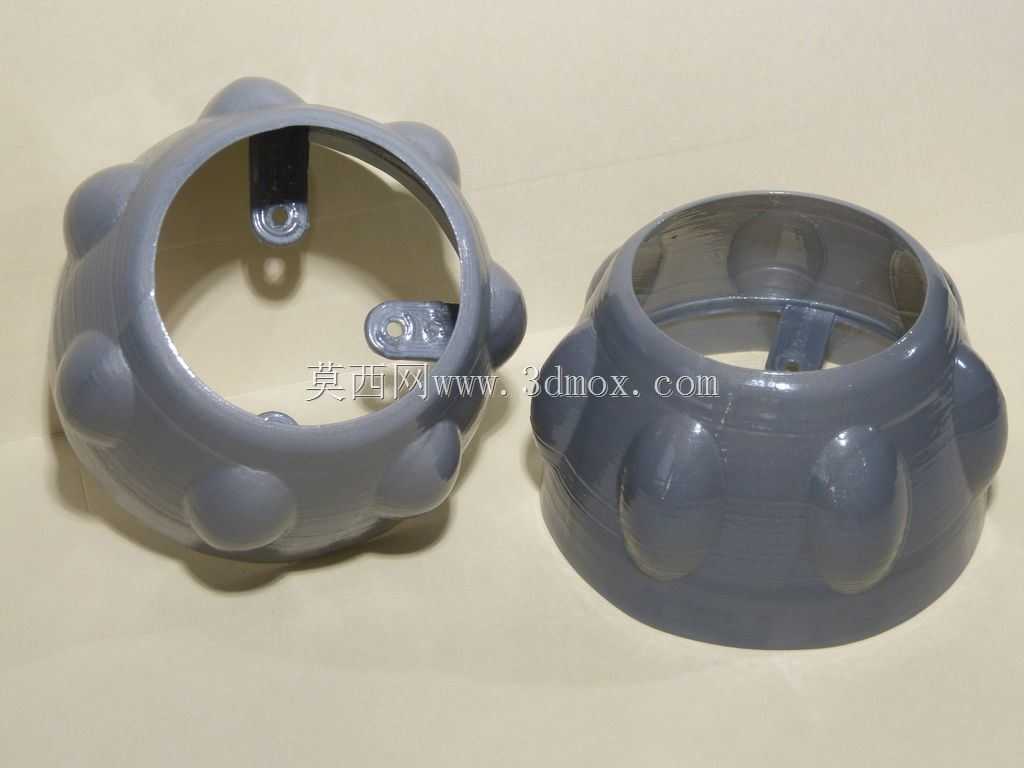

这款整流罩主要适配RC仿真航模的七缸星形发动机布局，安装在航模机头最前端，直接衔接螺旋桨桨毂与发动机舱段，核心作用是梳理机头区域的紊乱气流，降低飞行过程中发动机舱段的压差阻力，同时还原真机七缸发动机的整流罩外形特征，兼顾气动优化与仿真还原的双重需求。设计阶段首先明确了64毫米的主体直径边界，这个尺寸是匹配市面主流15-20cc排量的七缸仿真航模发动机安装位确定的，安装时直接套在发动机缸体外侧，后端与航模前机身蒙皮平顺衔接，不会超出机身最大截面造成额外的气流干扰。罩体表面的七个均匀分布的凸块，完全对应内部七缸发动机的缸头位置，一方面是为了给缸头预留足够的散热间隙，避免整流罩贴住缸头影响发动机散热效率，另一方面凸块的弧度经过反复修型，不会在凸块后方产生明显的气流分离，保证气流能够顺着罩体曲面顺畅流向螺旋桨盘面区域。从结构设计来看，罩体中心预留了标准的螺旋桨轴穿过孔位，孔位周边做了局部加厚处理，抵消螺旋桨运转时产生的振动载荷，避免长期使用后中心孔位出现开裂变形；罩体壁厚控制在1.5毫米，既保证3D打印成型后的结构强度，不会在飞行中受气流冲击出现形变，又尽可能控制自身重量，不会给航模增加过多的机头配重负担。实际装机使用时，这款整流罩能够让机头区域的气流更均匀地进入螺旋桨的做功范围，提升螺旋桨的拉力转化效率，同时仿真的凸块外形能够让航模的机头细节还原度大幅提升，在静态展示与飞行过程中都能更贴近真机的视觉效果。设计过程中特意调整了凸块的凸起高度，既保证内部缸头的安装空间充足，又不会因为凸块过高打乱罩体整体的流线型，每个凸块之间的过渡曲面都做了顺滑处理，避免出现直角或者陡变的截面，减少飞行过程中的紊流产生。罩体的后端边缘做了轻微的内收倒角，能够和机身前端的蒙皮形成平顺的过渡，不会出现台阶状的结构造成额外的阻力，中心孔位的尺寸适配主流的航模螺旋桨桨座规格，不需要额外打磨修改就能直接完成安装，适配性覆盖了绝大多数采用七缸星形仿真发动机布局的像真机航模产品。
