火星探测车摇臂转向架结构设计

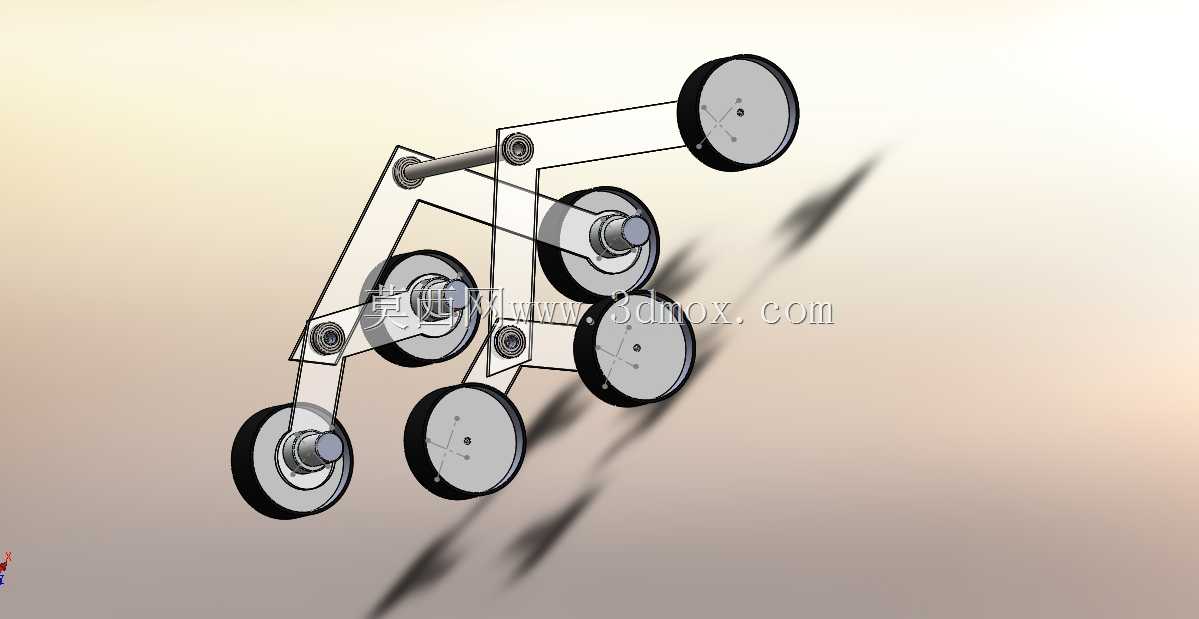

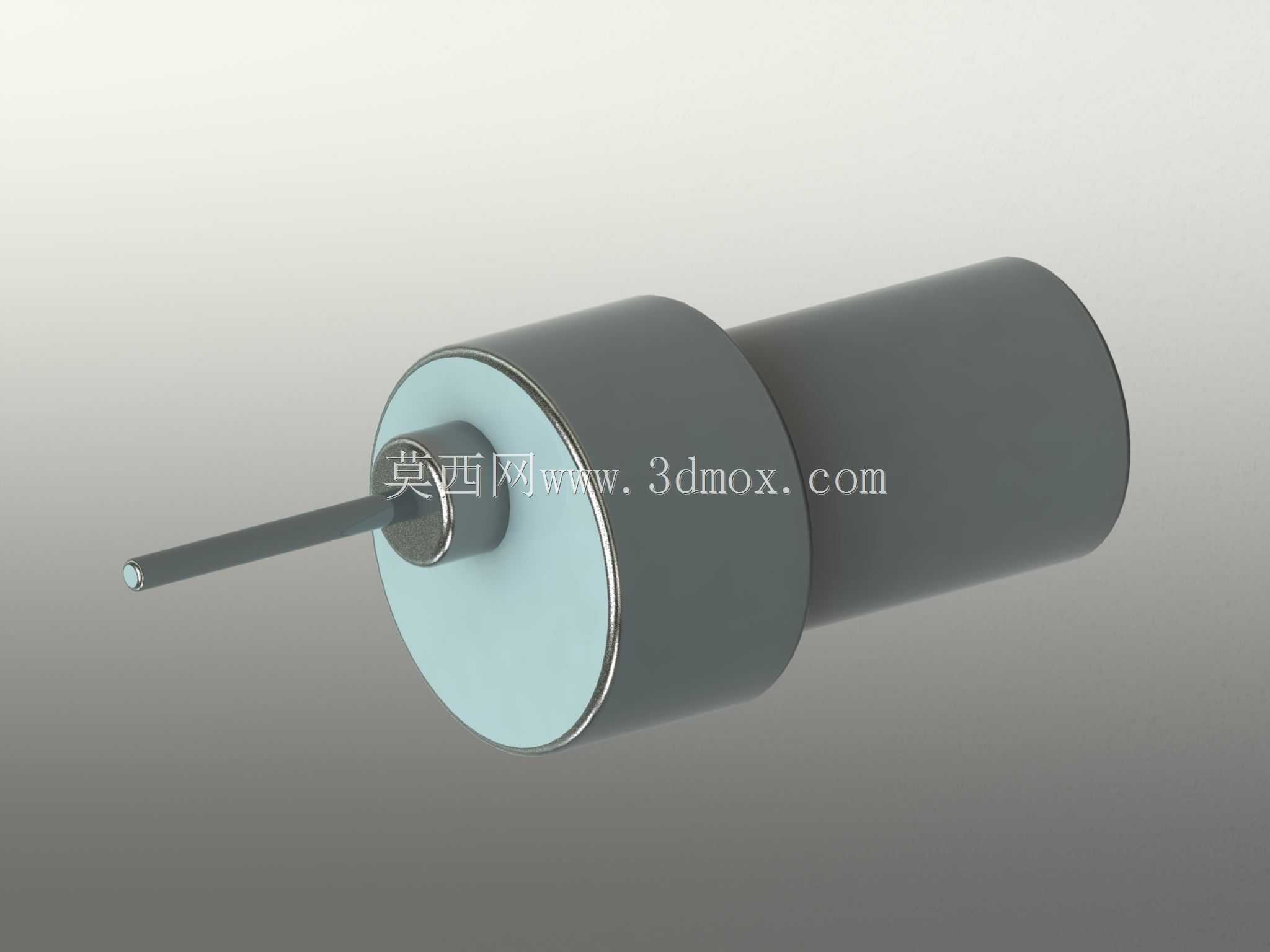

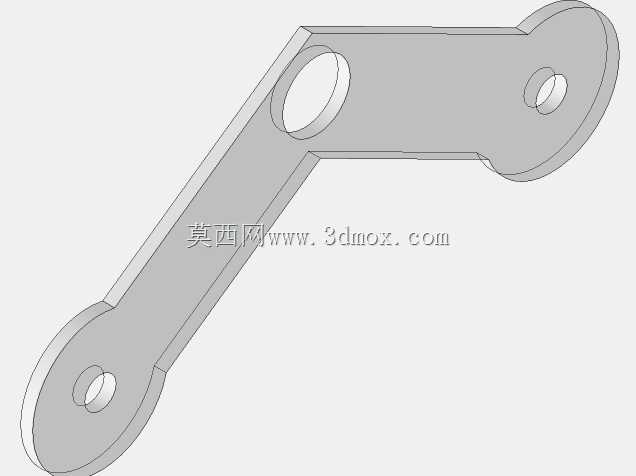

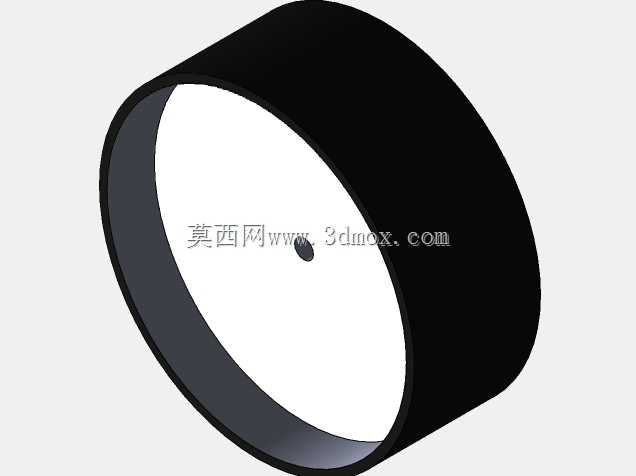

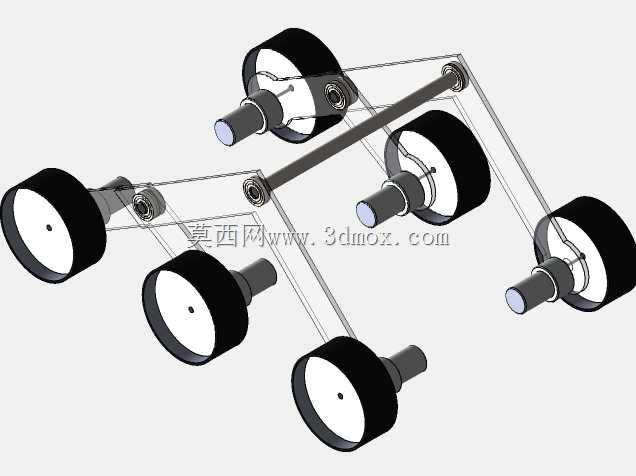

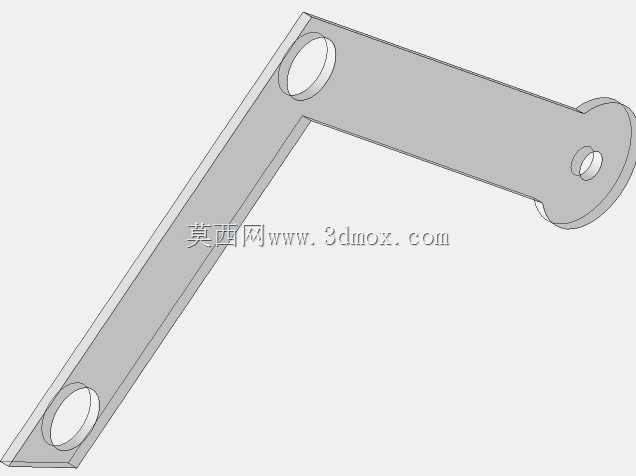

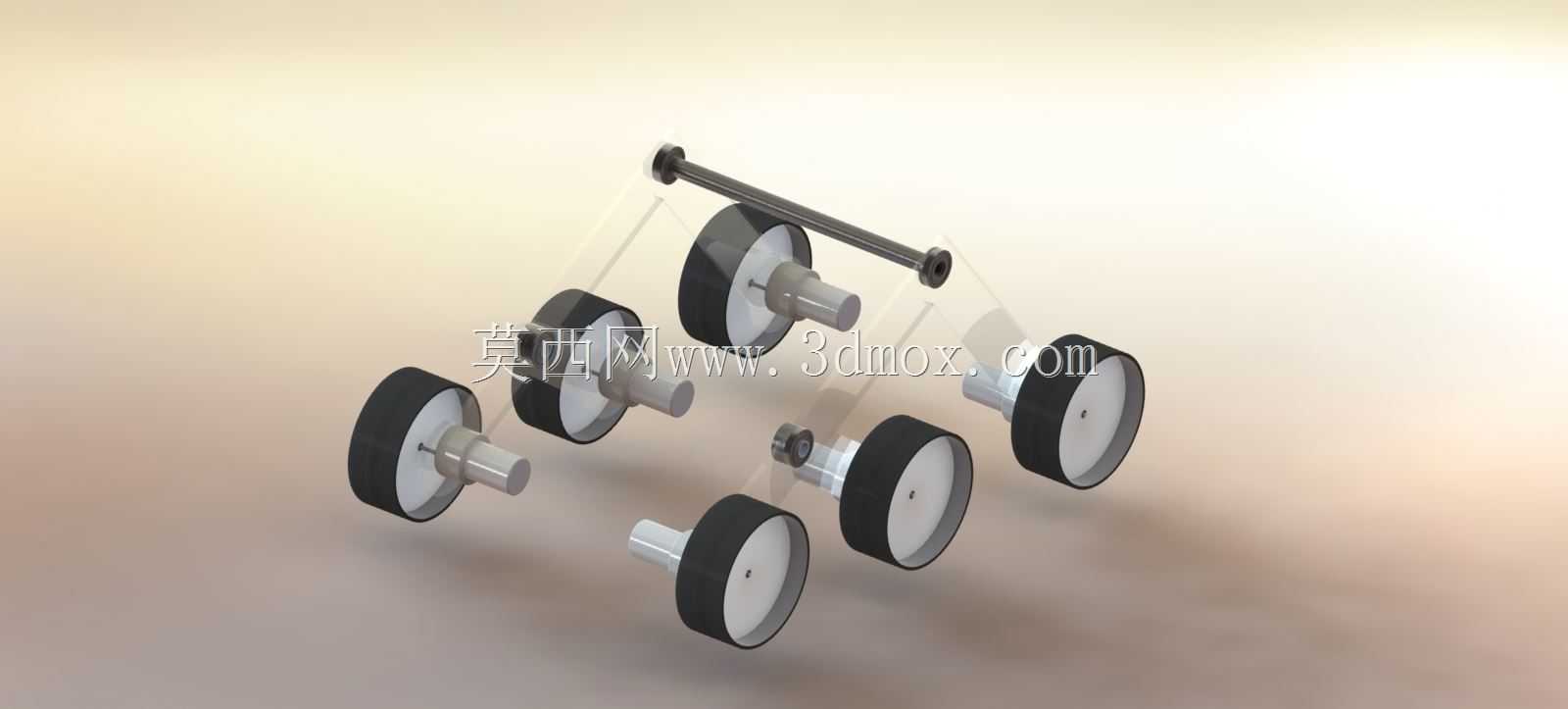

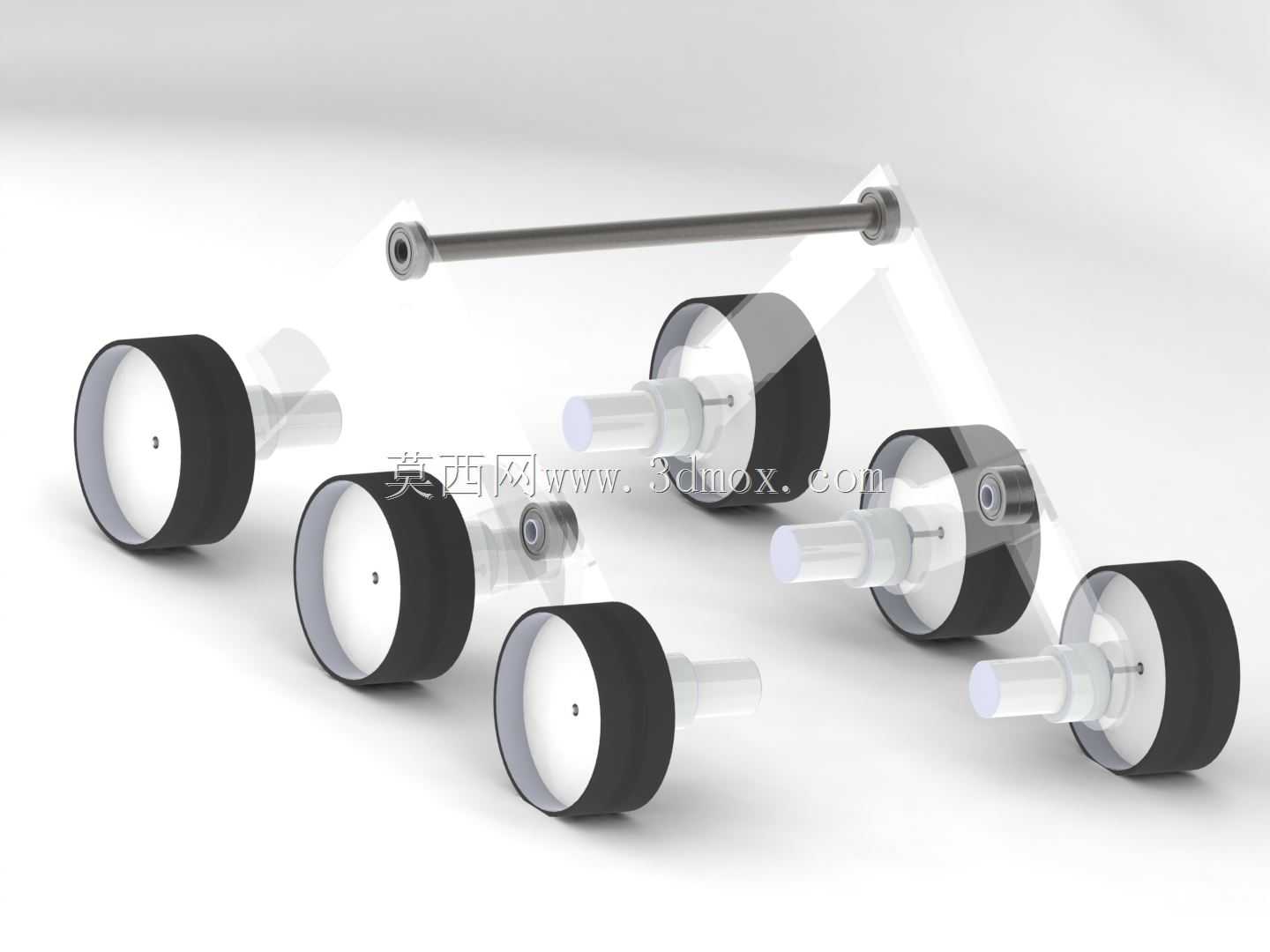

深空探测场景下，地外天体表面行走机构的可靠性直接决定探测任务的执行边界，摇臂转向架作为火星漫游车的核心行走承载结构，需要同时应对低重力、非结构化崎岖地形、极端温差等复杂工况，其结构设计的合理性直接影响车体越障能力、行驶稳定性与载荷分配均匀性。该结构采用多段铰接式摇臂布局，将主摇臂与副摇臂通过枢轴连接，配合转向架的差动平衡机构，能够在车轮跨越凸起岩石、凹陷陨坑时，始终保证六个车轮与星表地面保持有效接触，避免单轮悬空导致的牵引力损失，同时将车体的倾斜角度控制在合理范围内，保障车载探测仪器的工作姿态稳定。从功能特性来看，这套转向架机构承担着整车重量承载、行驶转向缓冲、地形自适应贴合的多重作用，摇臂的铰接点位置经过多轮迭代优化，能够在越障过程中自动分配各轮的载荷占比，当单侧车轮抬升时，载荷会通过摇臂的杠杆作用传递到其余接地车轮，避免局部应力集中导致结构件失效。设计过程中优先考虑了结构的轻量化与刚度平衡，主体承力部件采用筒状嵌套结构，在保证轴向抗弯强度的同时，尽可能降低结构自重，预留的安装接口能够匹配不同规格的轮组驱动单元与转向驱动模块，安装边界上，摇臂与车体底盘的连接点位采用同轴差动设计，两侧摇臂的摆角通过差动机构实现联动，当一侧摇臂向上摆动时，另一侧会同步向下补偿，始终维持车体底盘的水平度。转向部分的输出轴采用同轴嵌套设计，将转向驱动的传动路径集成在摇臂端部的筒状结构内部，既减少了外部凸起结构对行驶过程的干涉，也能对传动部件形成有效防护，避免星表浮尘进入传动间隙造成磨损。在实际应用场景中，这套机构能够支持漫游车跨越接近车轮直径高度的垂直障碍，在坡度超过20度的松散沙质地表行驶时，也能通过摇臂的自适应调整保证足够的抓地力，结构的铰接部位均预留了润滑与密封结构的安装空间，能够适配深空环境下的固体润滑方案，避免温差变化导致的润滑失效。外形尺寸上，整套摇臂转向架的展长与轮距匹配中型漫游车的整体布局，各转动副的摆角范围经过运动学仿真校核，不存在运动干涉问题，端部的轮组安装法兰采用标准接口设计，能够根据不同的探测任务需求，更换不同宽度、不同花纹的星表行走轮，不需要对摇臂主体结构进行修改。
