小型塑料四旋翼飞行器结构设计

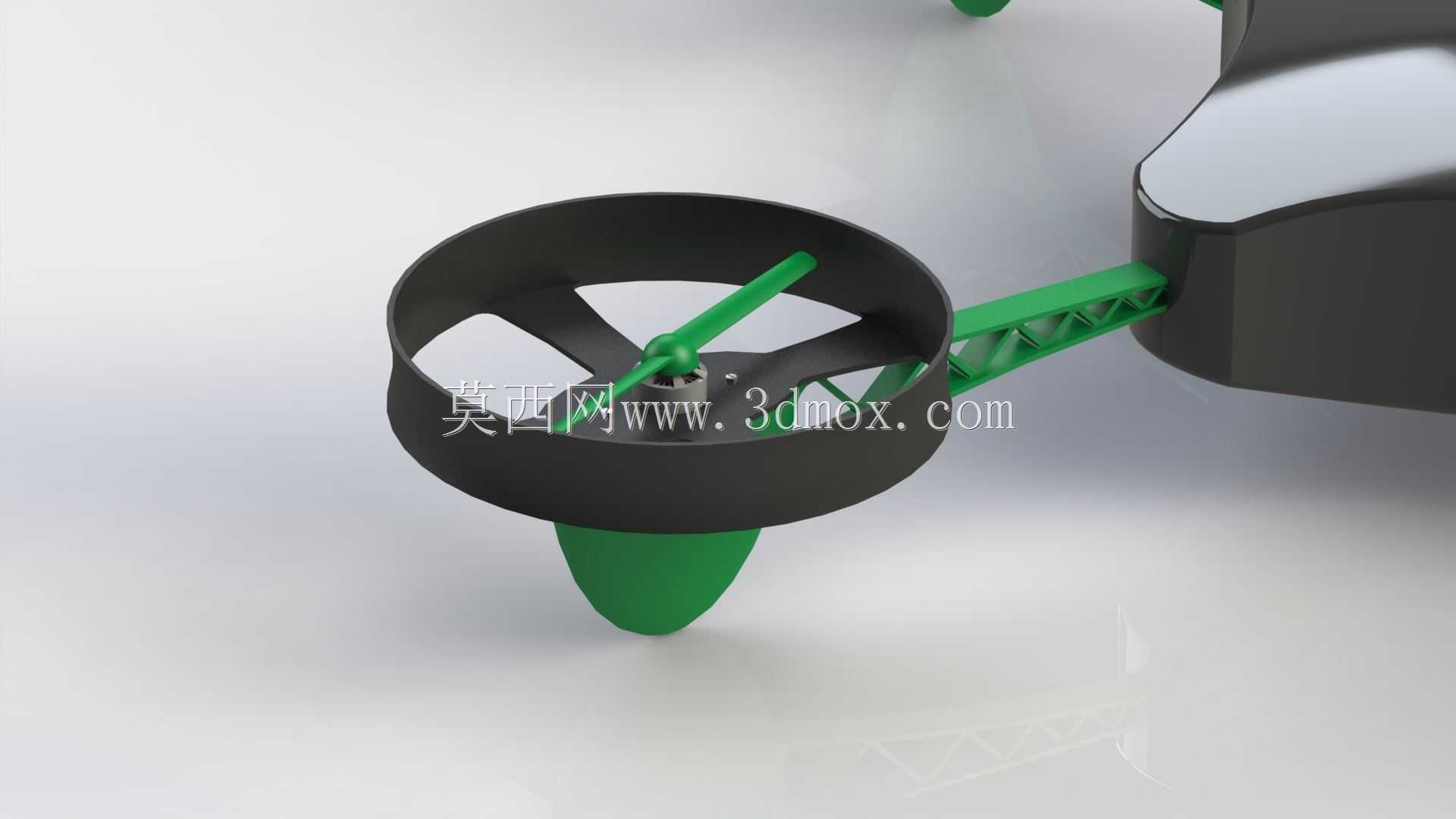

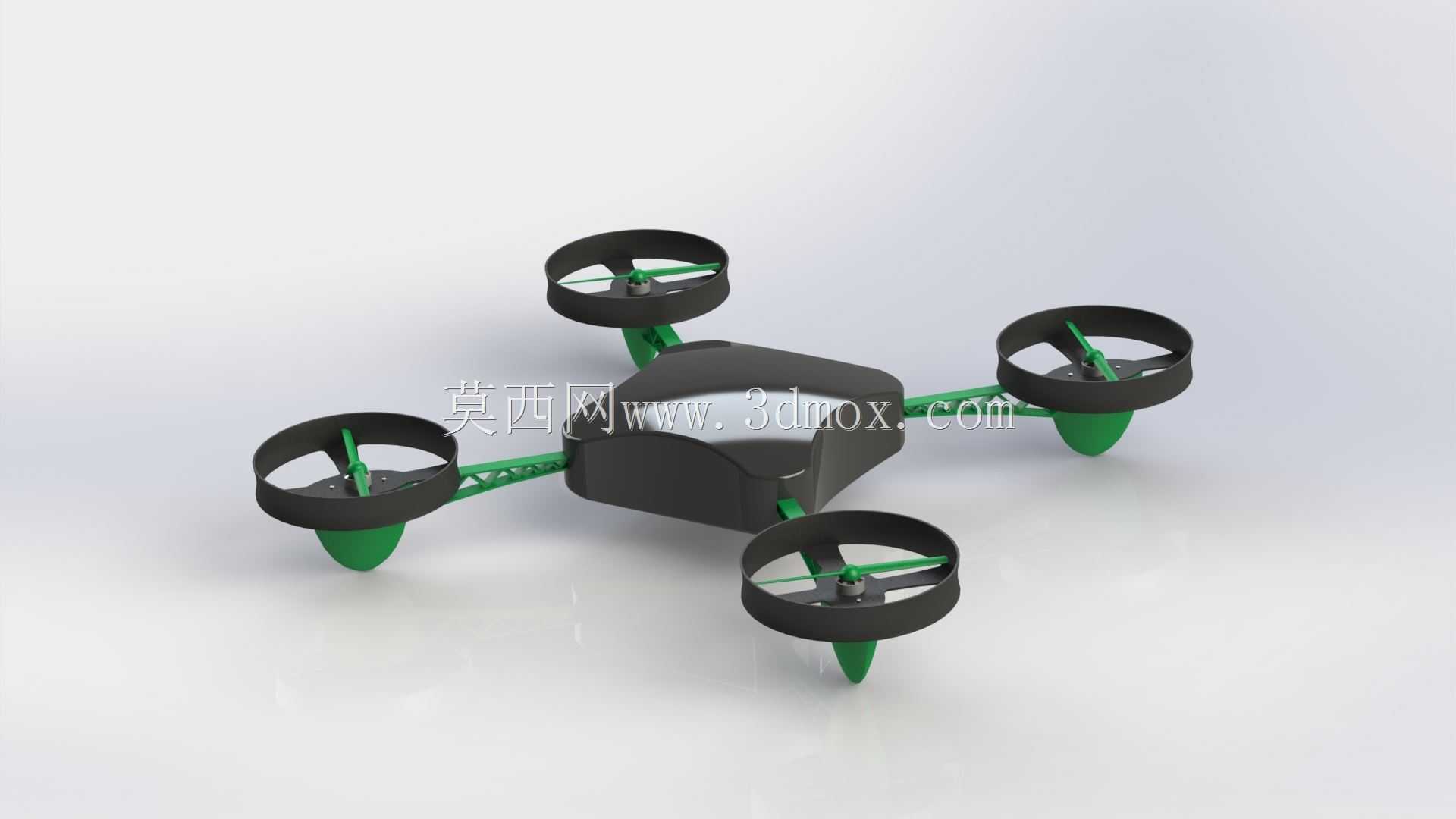

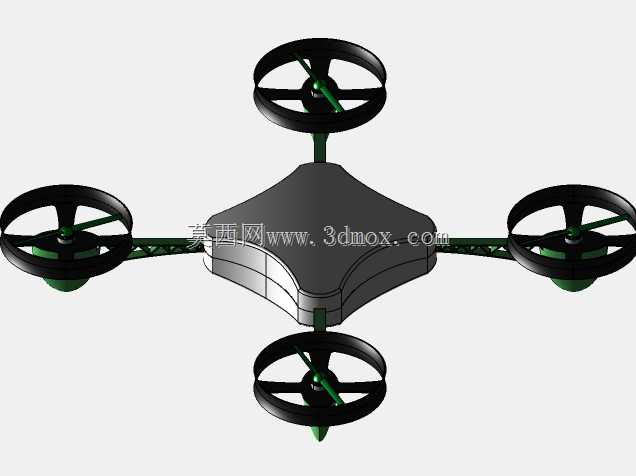

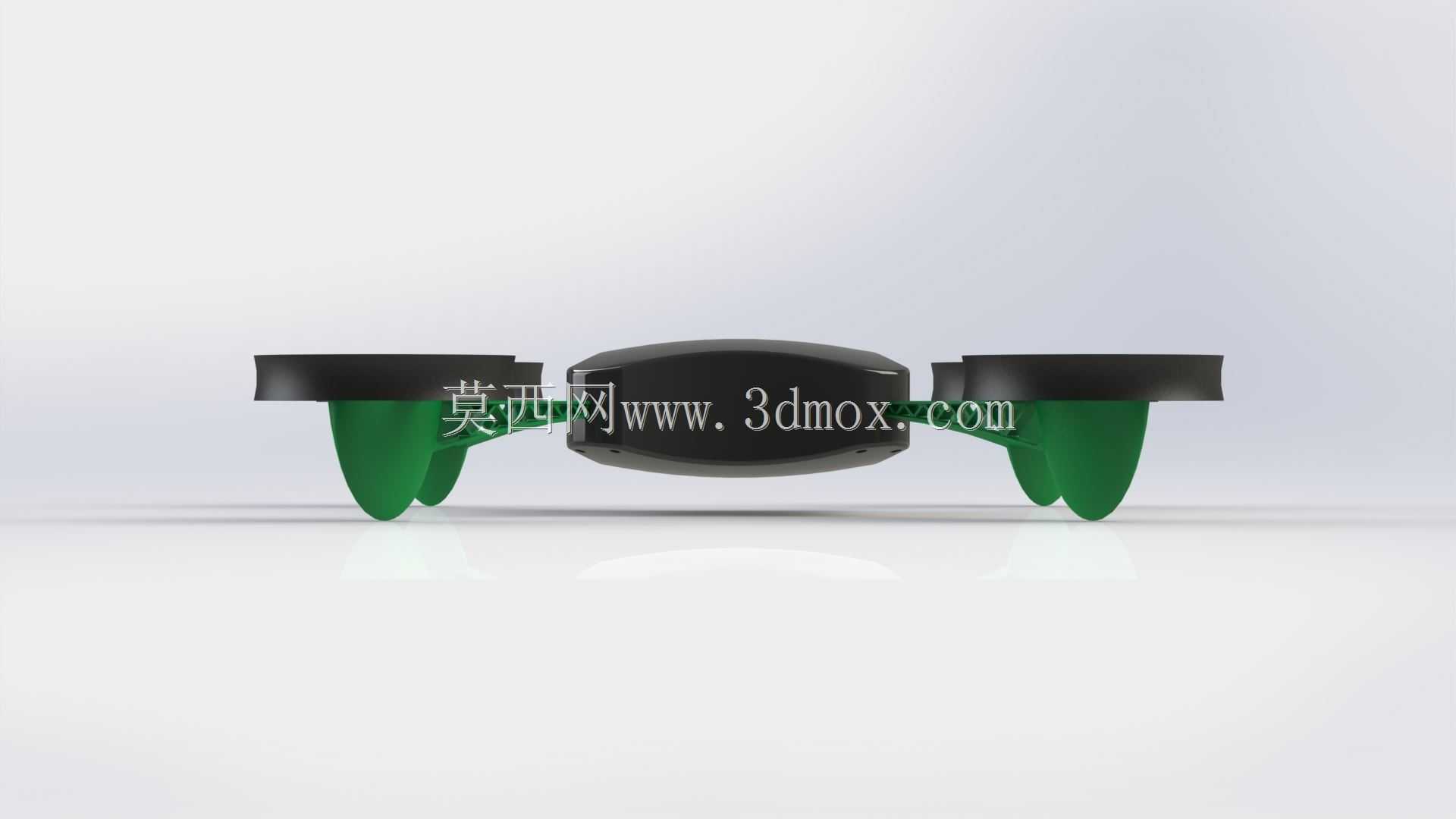

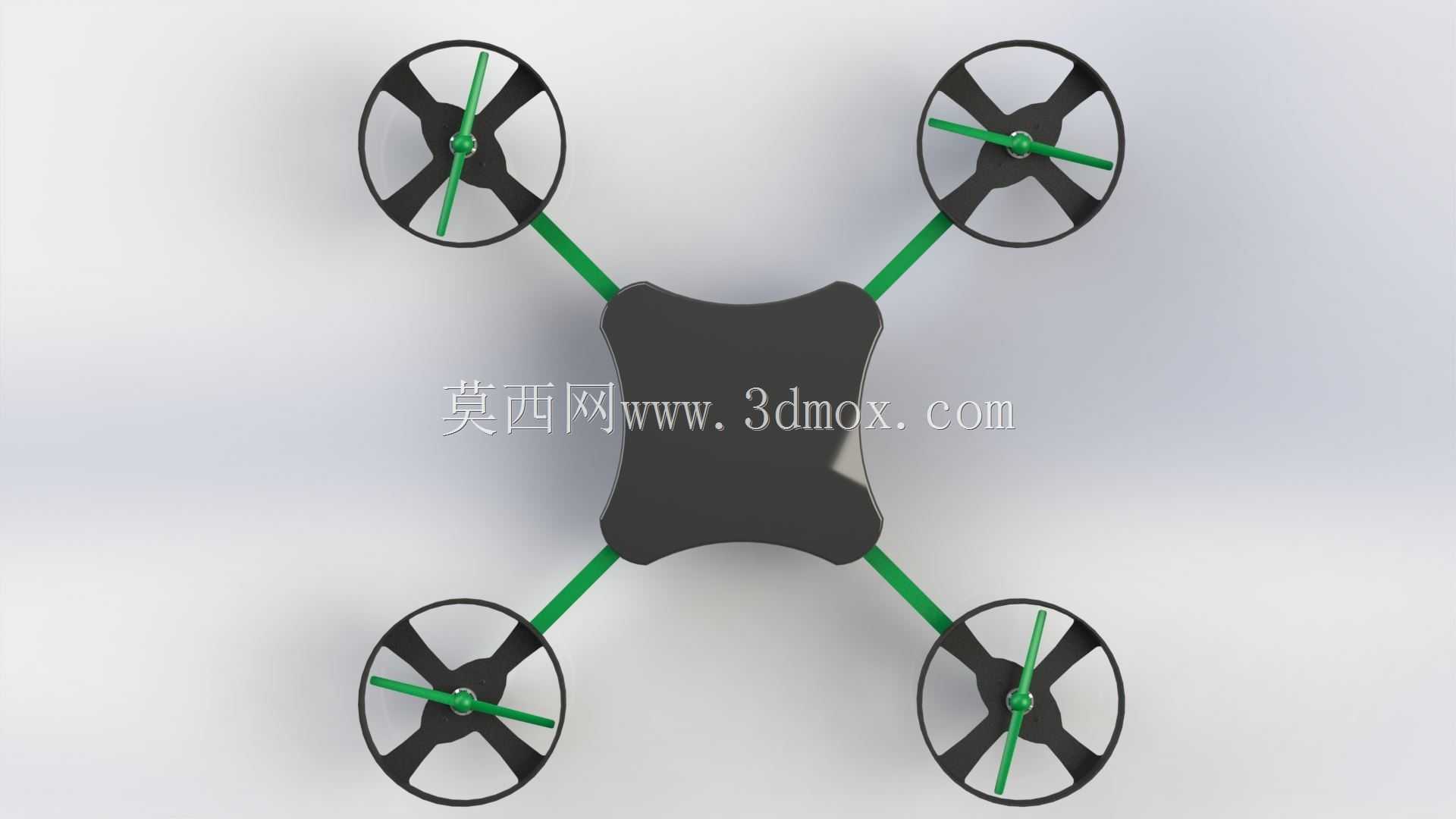

这款小型四旋翼飞行器采用全塑料主体结构设计，机臂与中心机架采用一体化注塑成型思路，省去了额外的金属连接件，既控制了整机自重，也简化了后期装配流程，适合作为入门级消费级航模产品或者青少年科教类器材使用。从结构布局来看，四个机臂呈十字对称分布，每个机臂末端设置涵道式桨叶保护圈，能够避免桨叶直接碰撞外物造成损坏，同时也能降低飞行过程中桨叶切割空气产生的尖锐噪音，在室内狭小空间飞行时，涵道结构还能避免高速旋转的桨叶划伤使用者，提升使用安全性。机臂内部预留了电机安装卡槽，电机采用过盈配合加卡扣固定的方式，不需要额外螺丝锁紧，装配时直接将电机压入卡槽即可完成固定，能够有效提升产线装配效率。每个涵道下方设置水滴形的塑料支撑脚，四个支撑脚共同构成起落支撑结构，降落时能够缓冲地面冲击，同时将机身主体抬离地面，避免底部的电池舱或者控制板直接接触地面造成磨损。中心机架部分采用下沉式设计，上表面为平滑弧面，能够降低飞行过程中的正面风阻，机架内部预留了控制电路板、电池的安装腔体，腔体边缘设置走线槽，能够规整布置电机与控制板之间的连接线，避免飞行过程中线材晃动干扰桨叶转动。设计过程中充分考虑了塑料件的成型工艺特性，所有结构转角处都设置了均匀的圆角过渡，避免注塑过程中出现应力集中导致的部件开裂，同时所有壁厚保持均匀，防止注塑成型后出现缩痕、翘曲等缺陷。桨叶采用两叶式设计，与涵道内壁保留均匀的转动间隙，既保证了桨叶转动时不会剐蹭涵道壁，也尽可能缩小了涵道的整体外径，控制整机的外形尺寸。整机的安装边界充分考虑了常用微型电机、小型锂电池以及通用飞控板的标准尺寸，安装位预留了足够的调节余量，能够适配市面上多数同规格的通用电子配件，不需要单独定制专用电子部件，有效降低了整机的物料成本。在实际使用场景中，这款飞行器既可以作为儿童玩具在室内外开阔场地飞行，也可以作为高校机械设计、航模设计课程的教学演示载体，帮助学习者理解多旋翼飞行器的结构原理、动力布局以及塑料件结构设计的基本要点。
