涵道式无人机三叶螺旋桨结构设计

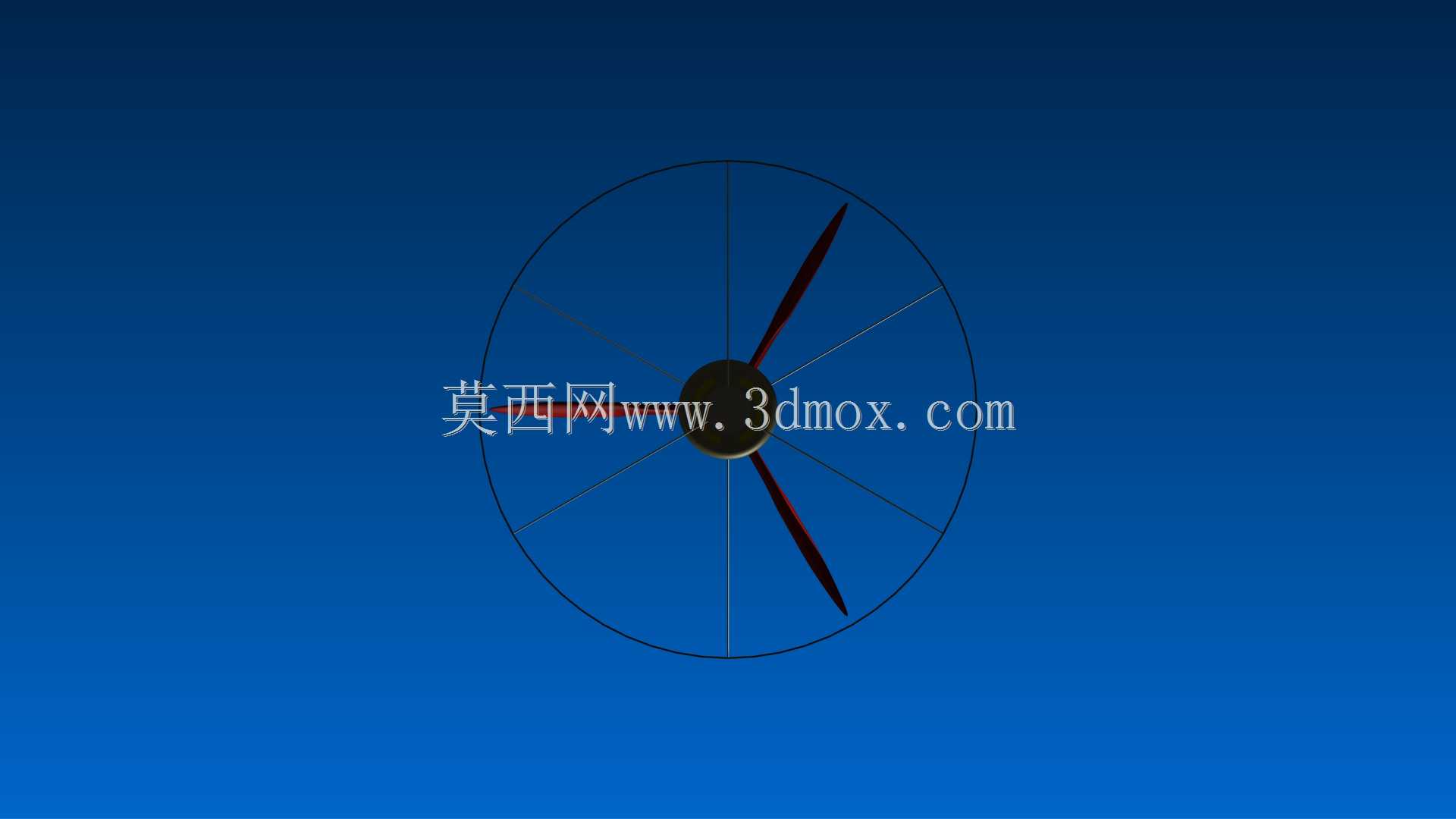

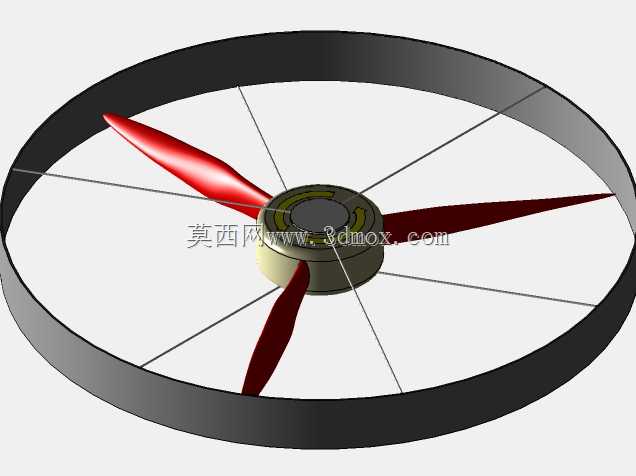

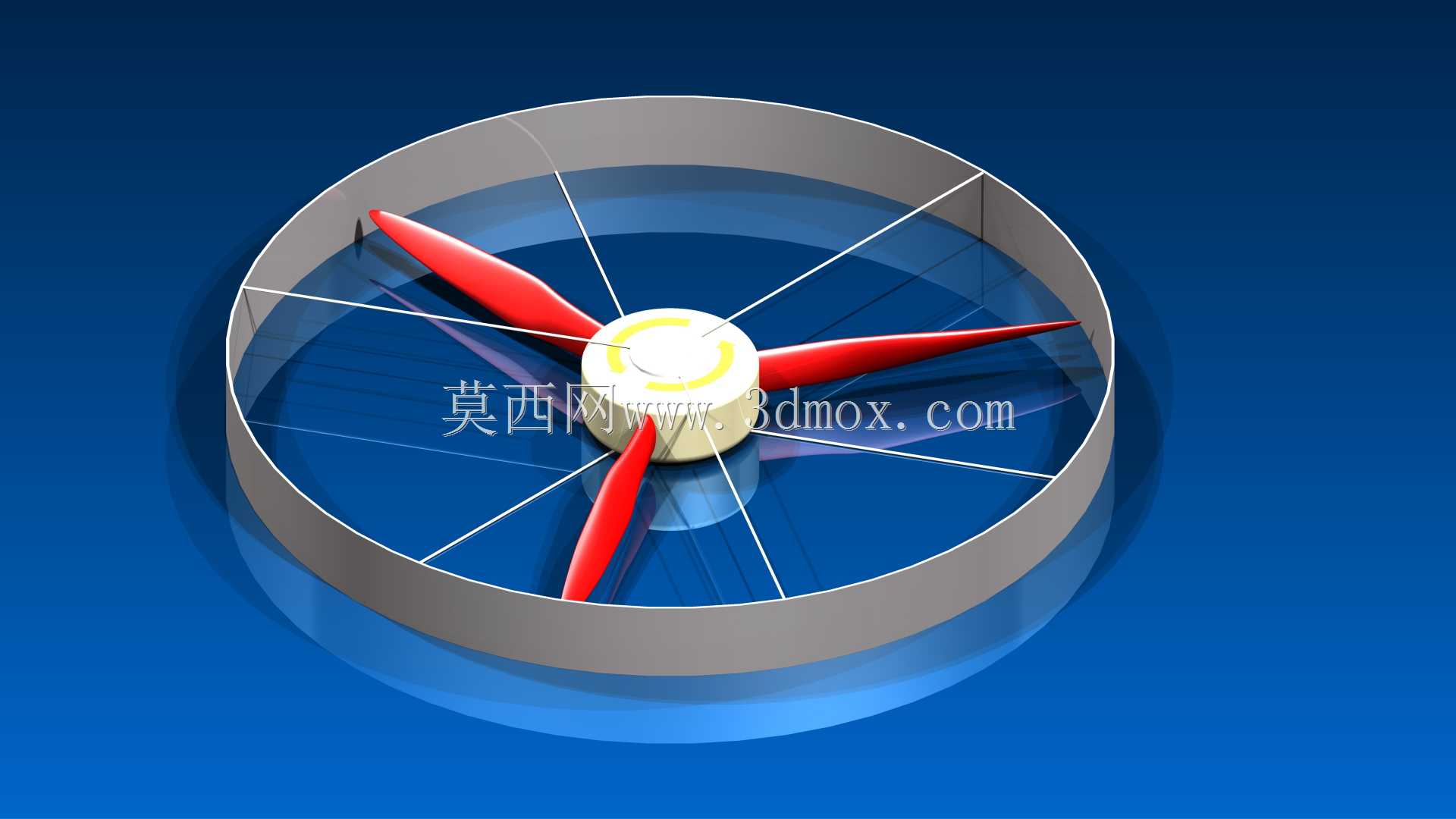

这款涵道配套的三叶螺旋桨，主要适配小型多旋翼无人机的动力单元，在航拍测绘、短途物资投送、低空巡检类作业场景中，能配合涵道壁的约束作用提升气动效率，同时降低旋翼外露带来的碰撞风险，适合在楼宇间、林区等有障碍物的复杂低空环境作业。从实际使用需求出发，该螺旋桨的翼型采用低速高升力设计，桨叶从根部到梢部有连续的扭转角过渡，根部弦长更大以承接电机输出的扭矩，梢部弦长收窄并做了切尖处理，能减少翼尖涡流带来的能量损耗，三个桨叶沿桨毂周向120度均匀分布，动平衡余量控制在小型无人机动力系统的允许范围内，运转时的振动水平能满足机载摄像设备的防抖要求。设计过程中优先考虑了与涵道内壁的安装间隙，桨叶梢部与涵道金属内壁预留了足够的安全距离，避免高速运转时桨叶形变剐蹭涵道壁，同时这个间隙值经过气动校核，能利用涵道的引射效应提升整体拉力输出，相比同规格无涵道的外露螺旋桨，相同转速下静拉力能有明显提升。桨毂中心设计有与无刷电机输出轴匹配的安装定位孔，周边预留了螺丝固定位，能适配主流小型无人机动力电机的安装孔距，安装时不需要额外定制转接件，桨叶与桨毂的连接位置做了圆弧过渡，减少应力集中，在做急加速、急减速的机动动作时，能承受瞬时的扭矩冲击，降低桨叶根部断裂的风险。整体结构的外形轮廓完全匹配圆形涵道的内部空间，涵道外圈的金属环既可以作为螺旋桨的防护结构，在发生轻微碰撞时先接触障碍物保护桨叶，也能约束旋翼滑流的流向，减少下洗流的扩散，提升无人机在悬停状态下的姿态稳定性，尤其是在有侧风干扰的作业环境中，涵道配合该三叶桨的组合能让无人机的姿态保持更平稳，降低飞控系统的修正压力。桨叶的曲面造型经过多轮迭代，在保证结构强度的前提下尽可能降低自重，减少电机的负载，延长续航时间，桨叶表面的光滑曲面设计能减少空气摩擦阻力，提升动力系统的整体效率。
