星型排布航空径向活塞动力总成结构

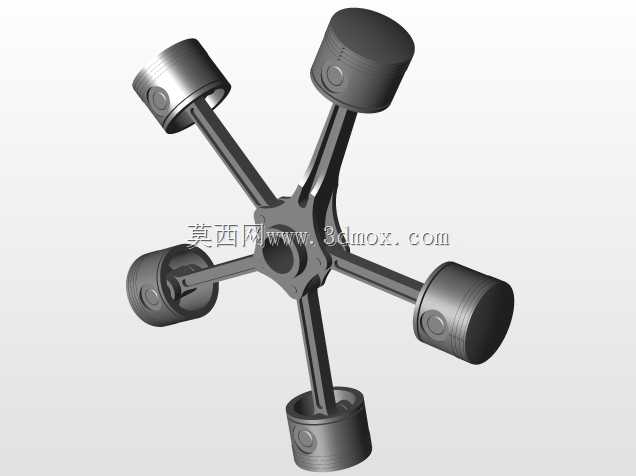

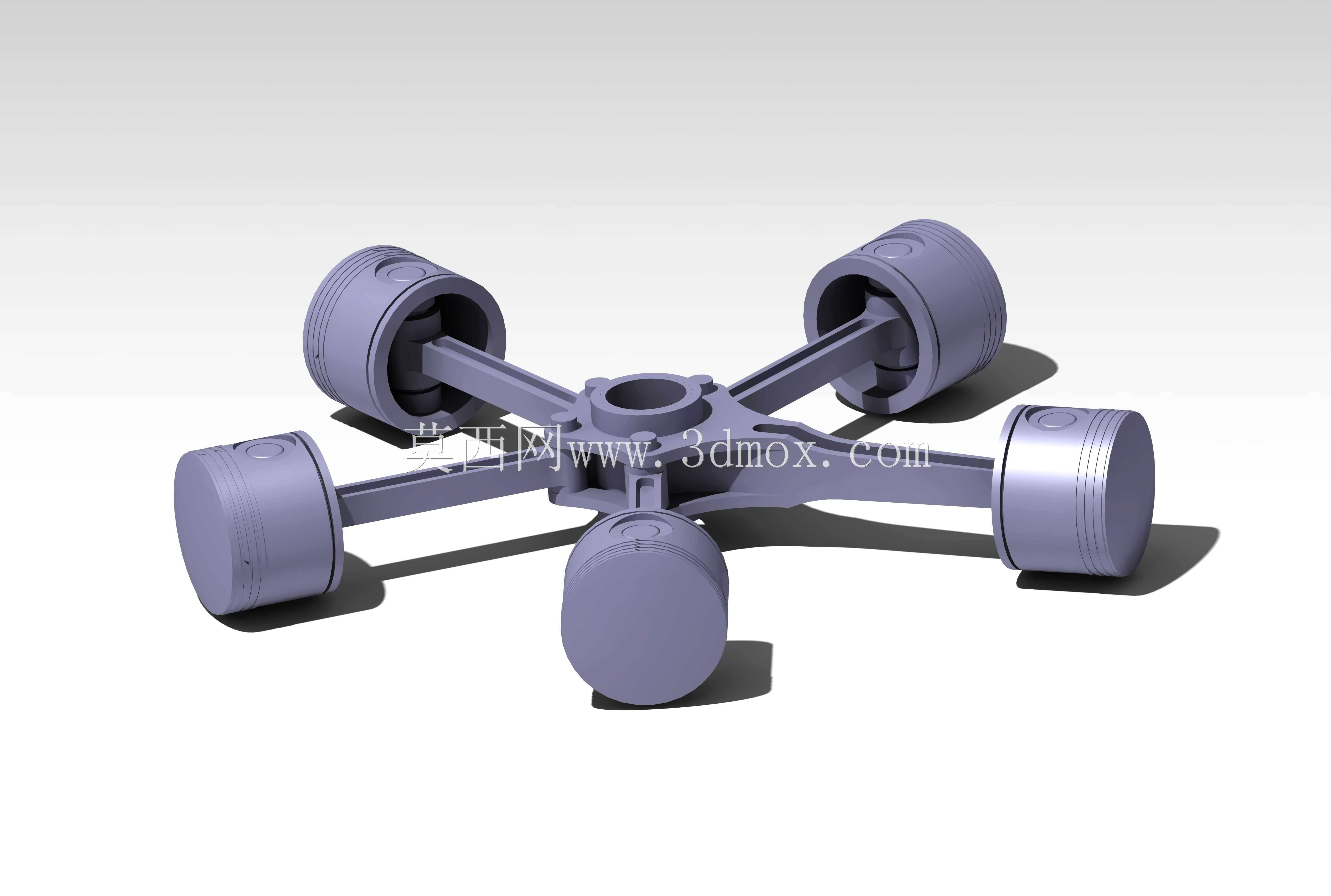

这套径向排布的活塞动力结构，核心应用场景集中在轻型通航飞行器、早期螺旋桨动力航空器领域，部分小型无人动力伞、航空运动类飞行器也会采用同结构原理的动力单元，相比直列、V型动力排布，径向结构的迎风散热条件更适配航空场景下的风冷散热需求，不需要布置复杂的液冷管路就能满足持续高转速工况的散热要求。从实际用途来看，这套总成是动力输出的核心部件，通过五个气缸沿中心曲轴周向均匀排布的结构，将各个活塞的往复直线运动通过连杆机构汇总到中心曲柄，转化为曲轴的旋转扭矩输出，直接驱动螺旋桨产生飞行动力，单周做功行程的重叠度更高，动力输出的平顺性优于同排量的少缸直列结构，且整体结构的径向刚度更好，抗振动能力适配航空飞行的复杂载荷工况。从功能特性上看，五个活塞沿中心呈72度夹角均匀分布，每一组活塞连杆组件都独立完成进气、压缩、做功、排气的四冲程循环，相邻气缸的做功间隔角更小，曲轴运转的扭矩波动更低，不需要额外加装大质量的飞轮就能维持稳定运转，能有效降低动力单元的整体自重，这对于对载荷重量极其敏感的航空场景来说是核心优势。设计思路上，整体采用中心曲柄为核心的辐射式连杆布局，主连杆直接与曲柄销连接，其余四个气缸的副连杆通过铰接方式与主连杆的关节点位连接，这种结构能最大限度压缩曲轴轴向的尺寸，让整个动力单元的轴向厚度控制在较小范围，降低飞行过程中的迎风阻力；活塞部分采用等直径的圆柱活塞结构，裙部预留了活塞环的安装槽位，能保证气缸内的密封性能，连杆采用等截面的直杆结构，在保证抗弯抗扭强度的前提下尽可能降低结构自重。从安装边界来看，整个总成的中心位置预留了曲轴的输出端安装位，可直接匹配螺旋桨的连接法兰，各个气缸的外侧端面预留了气缸盖、进排气管路、点火组件的安装接口，径向最大轮廓尺寸以中心曲轴为圆心，五个活塞的外端面形成统一的圆周轮廓，安装时可直接匹配环形的发动机整流罩，不需要额外调整各个气缸的突出量；轴向方向上，连杆与曲柄的连接位置做了限位结构，能避免运转过程中连杆出现轴向窜动，安装时只需要固定中心曲轴的前后轴承位就能完成整个动力总成的定位，不需要额外设置分散的固定点位，适配航空发动机架的轻量化安装要求。
