星型布局径向内燃动力装置结构设计

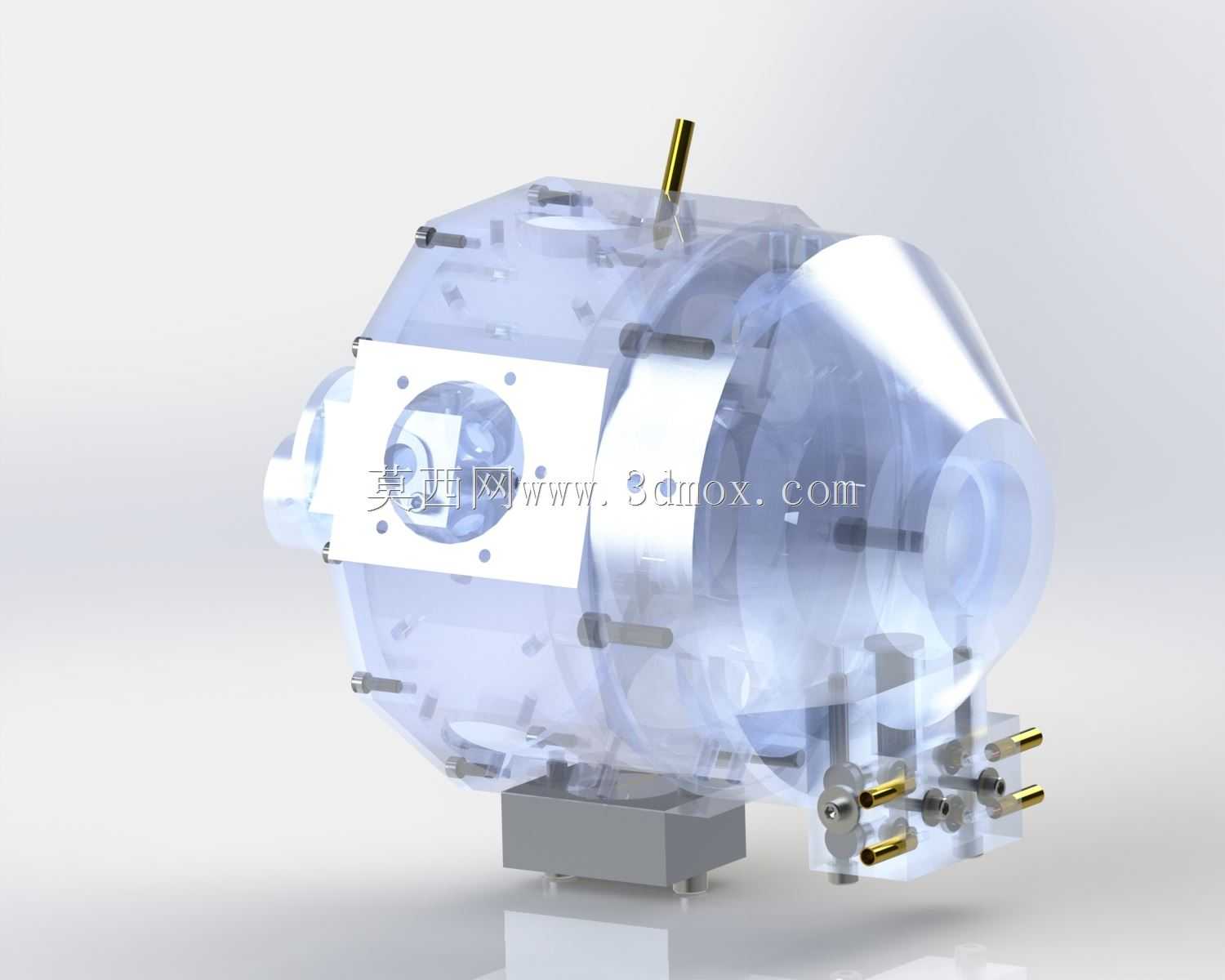

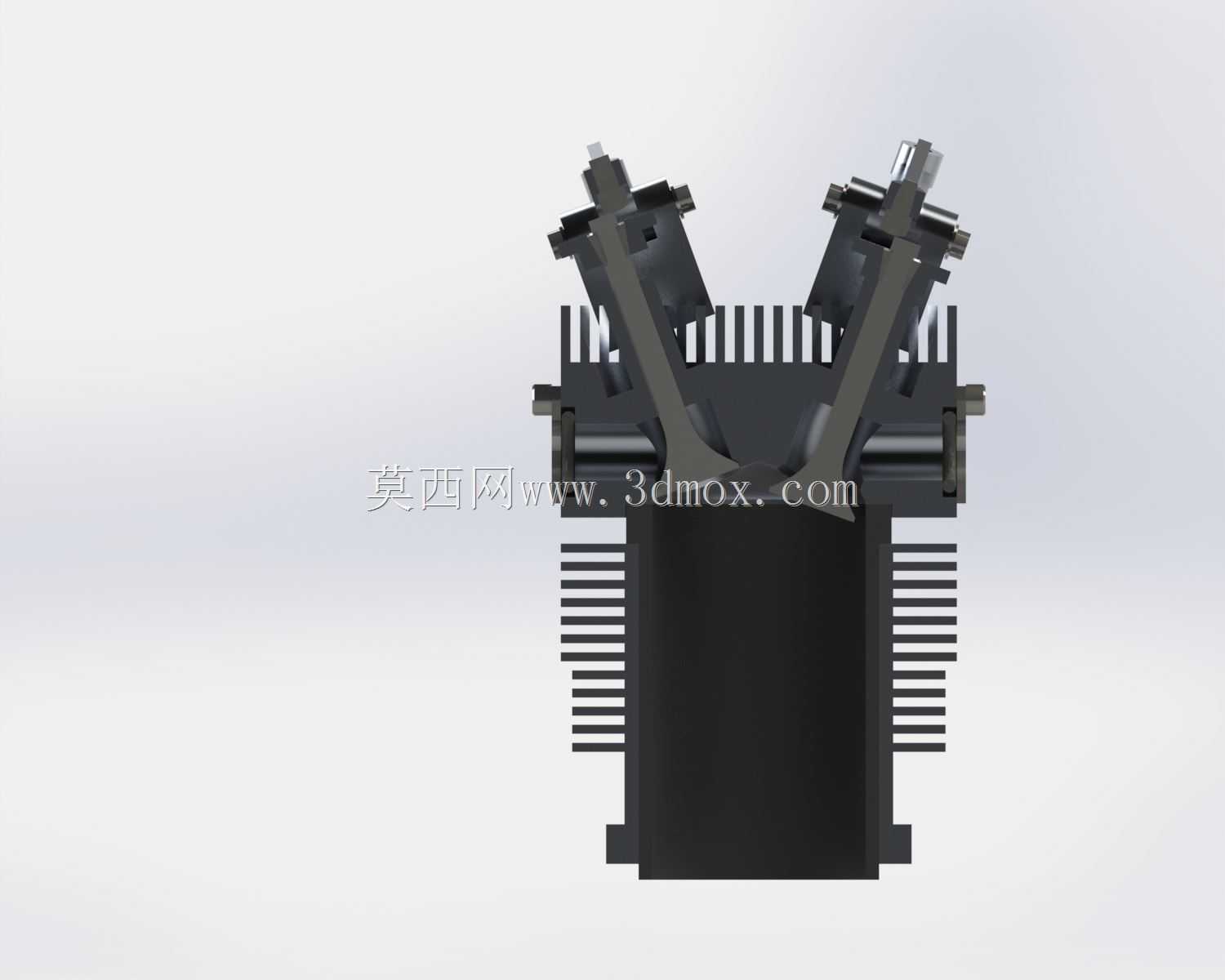

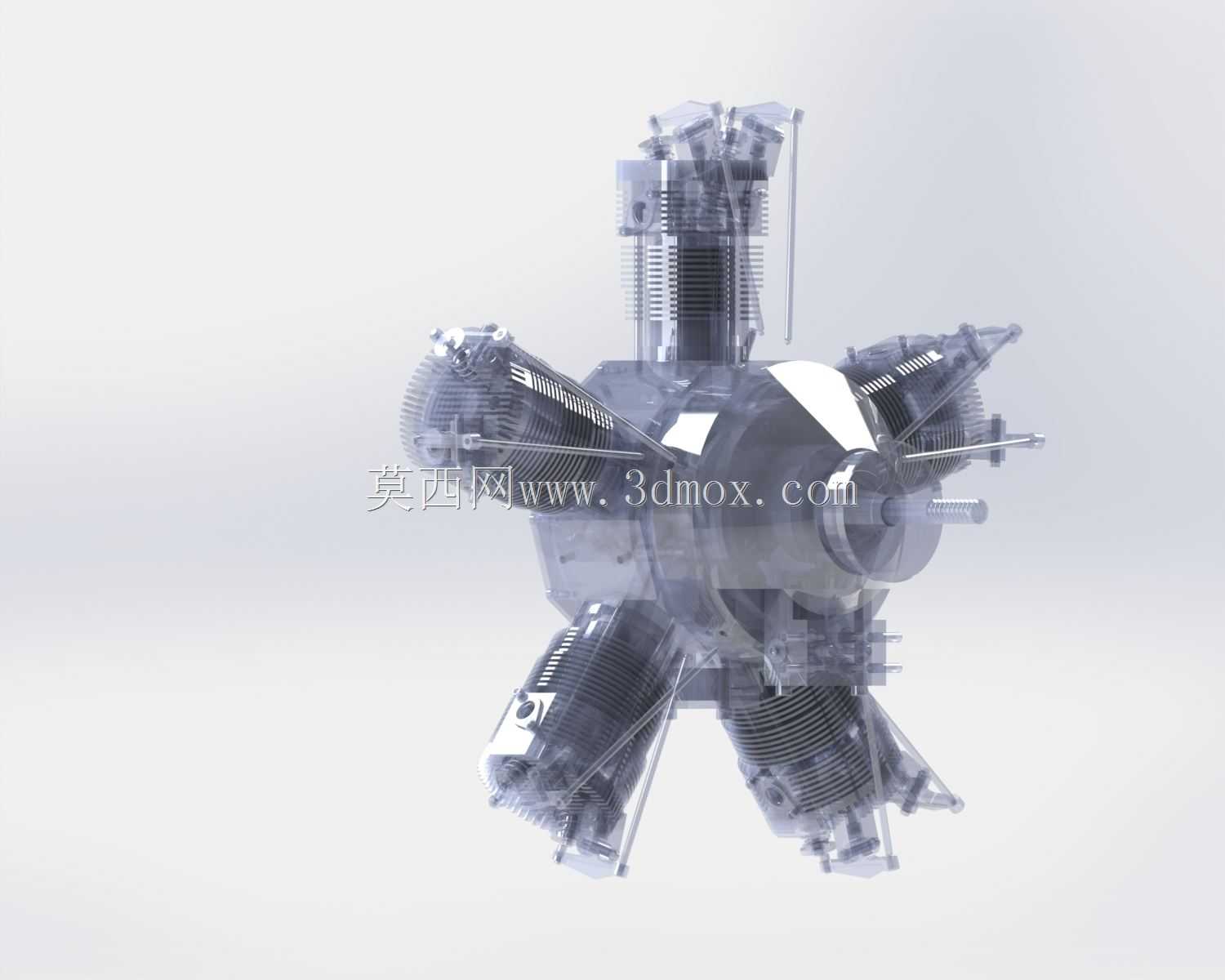

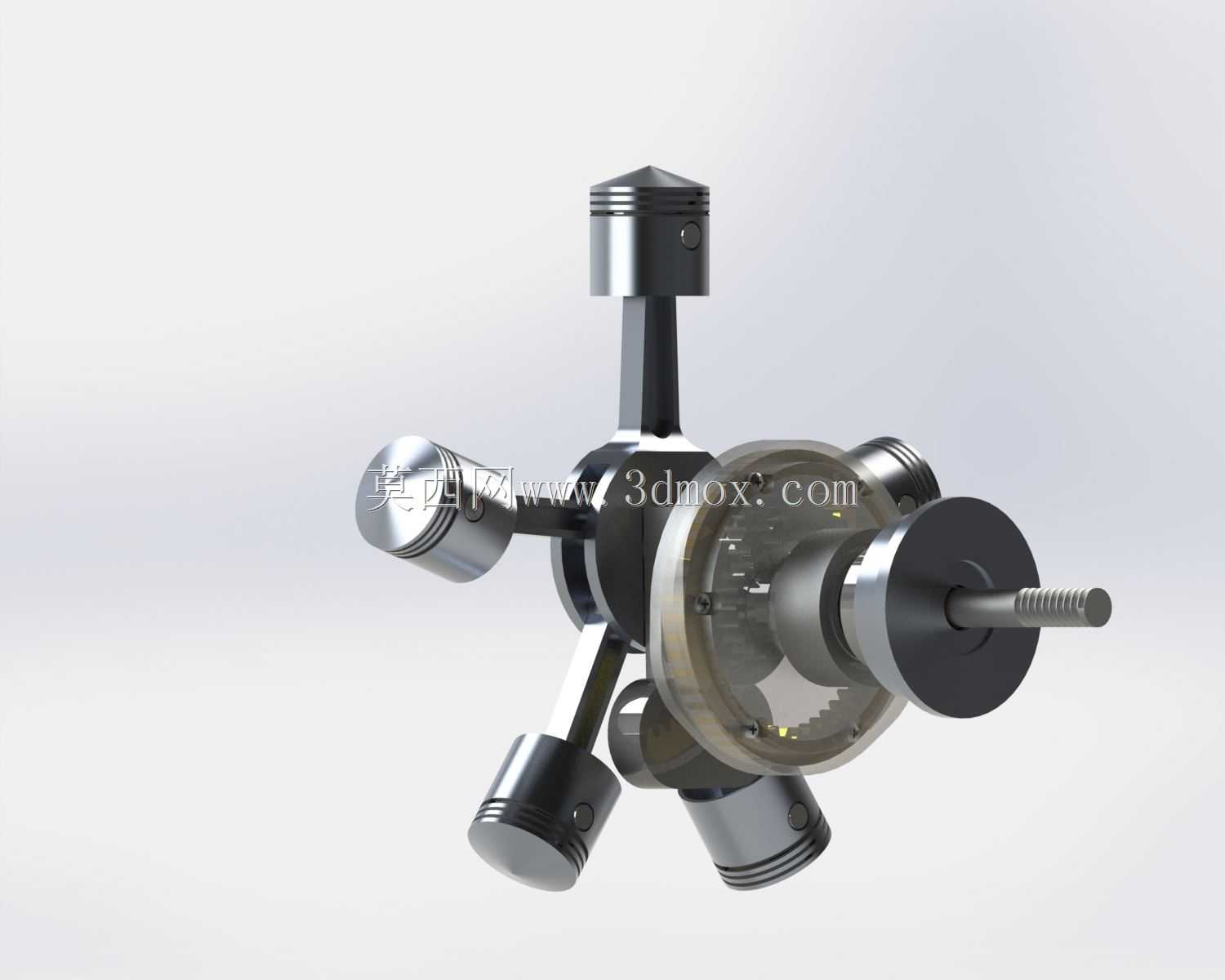

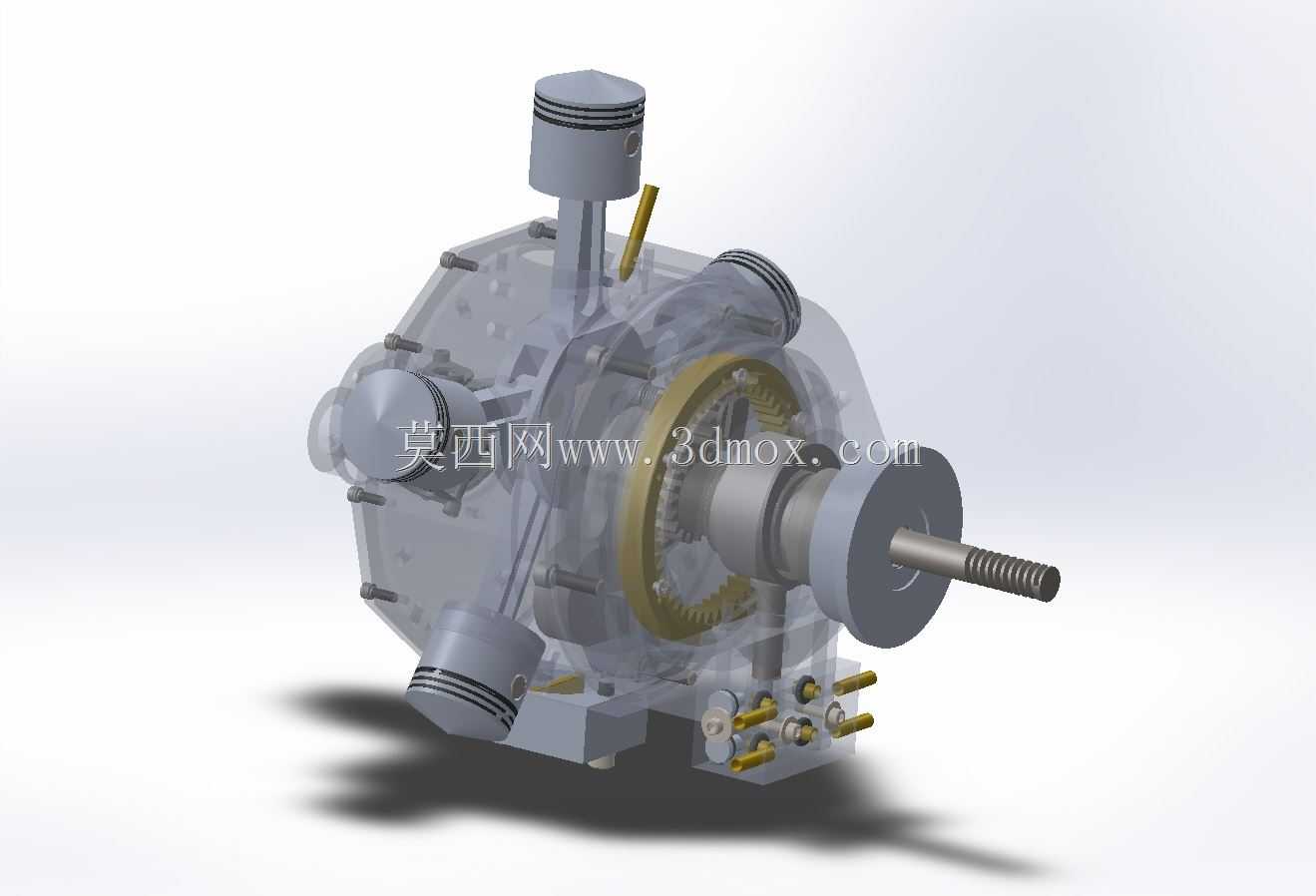

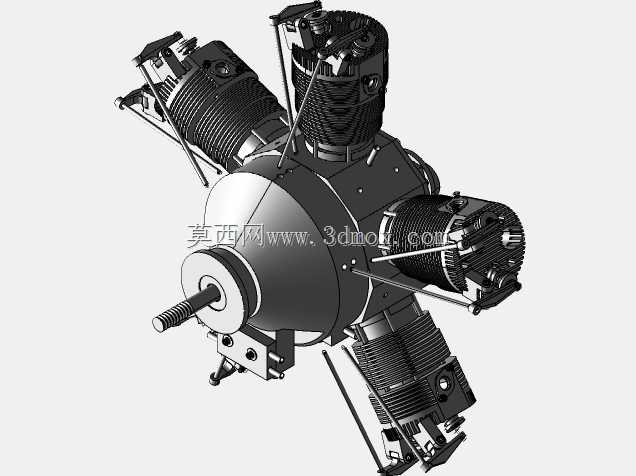

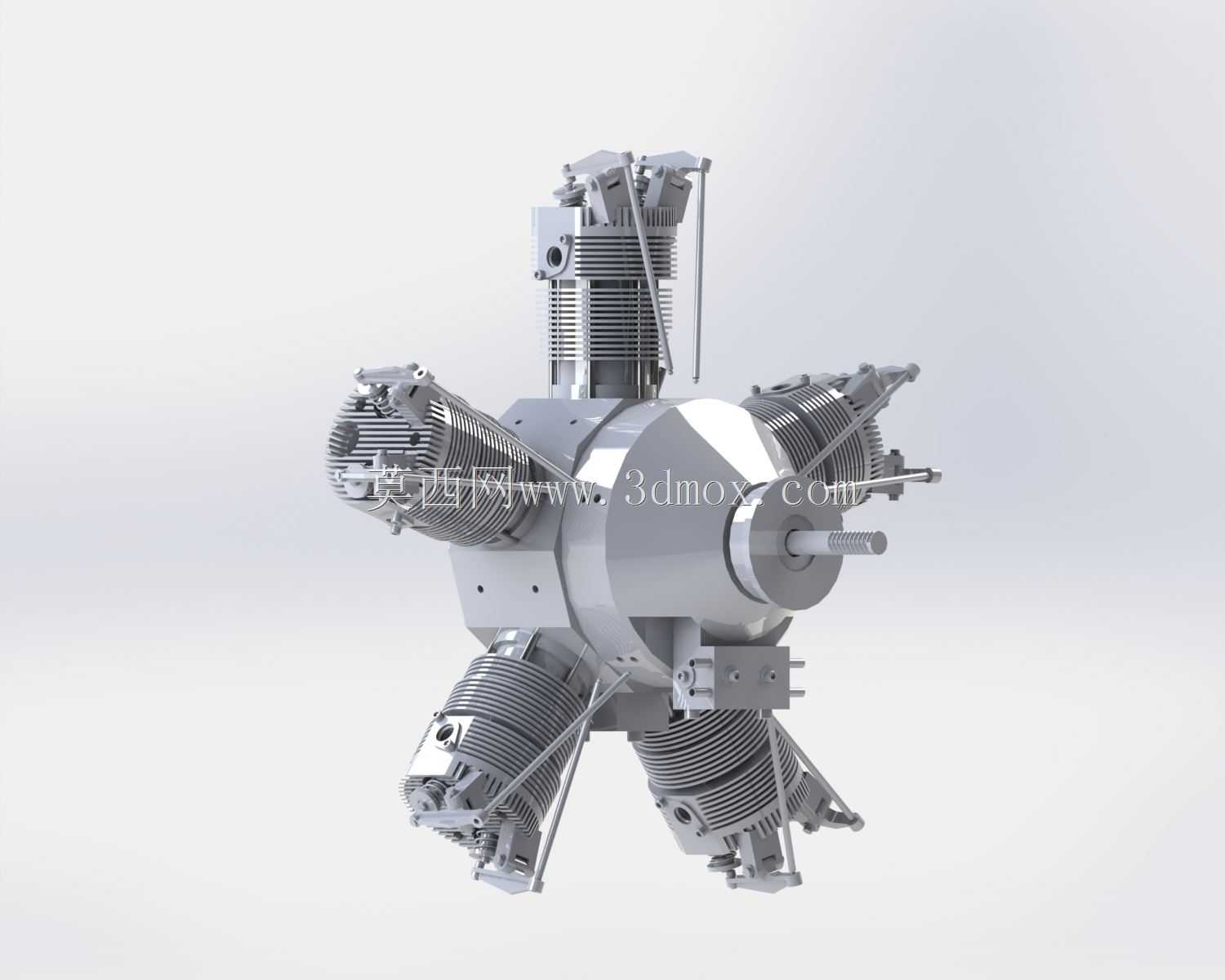

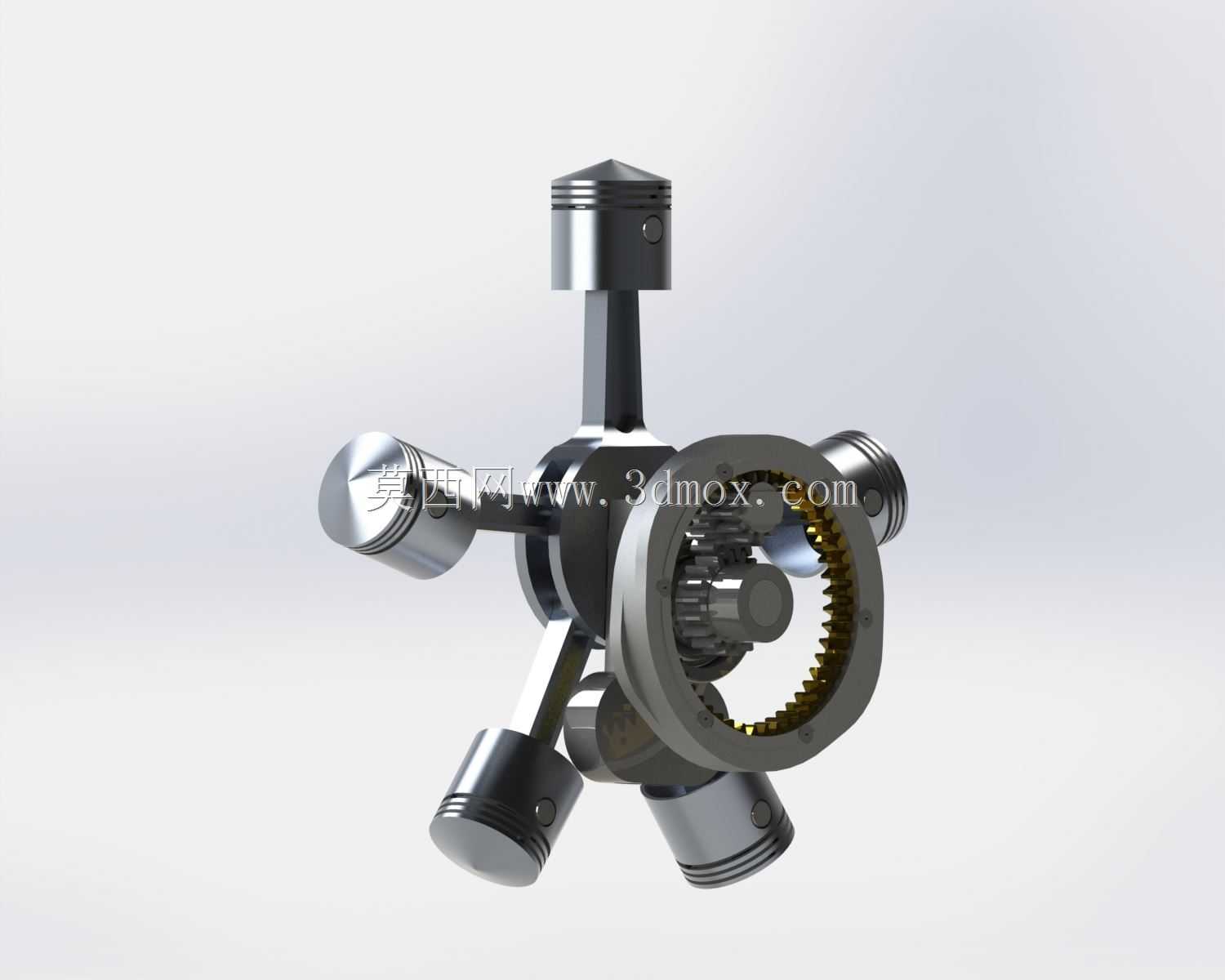

这类径向布局的内燃动力装置，最早在航空活塞动力领域得到广泛应用，凭借气缸环绕曲轴呈星型排布的结构特性，能够在较短的轴向尺寸内实现更大的排量输出，相比同功率直列动力单元，其曲轴长度更短，运行过程中曲轴承受的交变弯曲载荷更小，整体刚性表现更优，尤其适合对径向空间包容度较高、轴向安装尺寸受限的动力配套场景。从结构设计逻辑来看，多组气缸围绕中心曲轴均匀分布，活塞通过连杆直接与中心曲柄销连接，其中主连杆直接铰接在曲柄销上，其余副连杆通过铰接结构与主连杆的凸缘部分相连，这种连杆排布方式能够保证各气缸的做功行程均匀错开，曲轴每旋转一周可完成多次做功循环，动力输出的平顺性远优于同缸数直列机型，同时环绕式的气缸布局让每一组气缸都能直接接触外部气流，在风冷散热场景下无需布置复杂的水冷管路，散热效率更高，结构自重也能得到有效控制。在实际应用场景中，这类动力单元除了早期轻型通航飞机的动力配套外，也常被改装用于小型竞速载具、固定式应急动力机组、特殊作业类小型移动设备的动力源，其紧凑的径向外形能够适配圆形截面的安装舱体，安装固定时可围绕中心曲轴的输出端设计环形安装法兰，安装边界以中心曲轴轴线为基准，各气缸外端面形成的圆周轮廓为最大径向尺寸，轴向尺寸从曲轴输出端法兰面到后端整流罩端面为总安装长度，选型配套时只需预留对应圆周空间即可完成布置，无需额外预留侧面的检修冗余空间，日常维护时可直接从外侧拆卸单个气缸的缸盖、活塞组件，无需拆解整个动力单元。从功能特性来看，该结构的动力输出端位于中心轴线上，可直接连接传动主轴或者带轮、离合器等传动部件，各气缸的进排气道可围绕中心布置环形进排气总管，配气机构可采用顶置气门或者侧置气门结构，配合径向排布的散热鳍片，能够在持续高负荷运转时保持稳定的工作温度，避免局部过热导致的部件变形。建模过程中需要重点保证各气缸轴线与中心曲轴轴线的夹角一致，连杆铰接点的位置精度直接影响活塞的行程与压缩比参数，曲轴的动平衡配重需要匹配多组活塞连杆组件的往复惯性力，抵消径向排布带来的离心载荷，保证高速运转时的振动控制在合理范围内。这类结构的设计难点在于连杆组的运动干涉校核，由于多组连杆集中在单个曲柄销位置，需要在设计阶段反复模拟不同曲轴转角下各连杆的相对位置，避免运动过程中出现部件碰擦，同时气缸的固定法兰需要保证足够的连接强度，能够承受燃烧做功时的爆发压力，避免缸体松动导致的漏气、功率下降问题。
