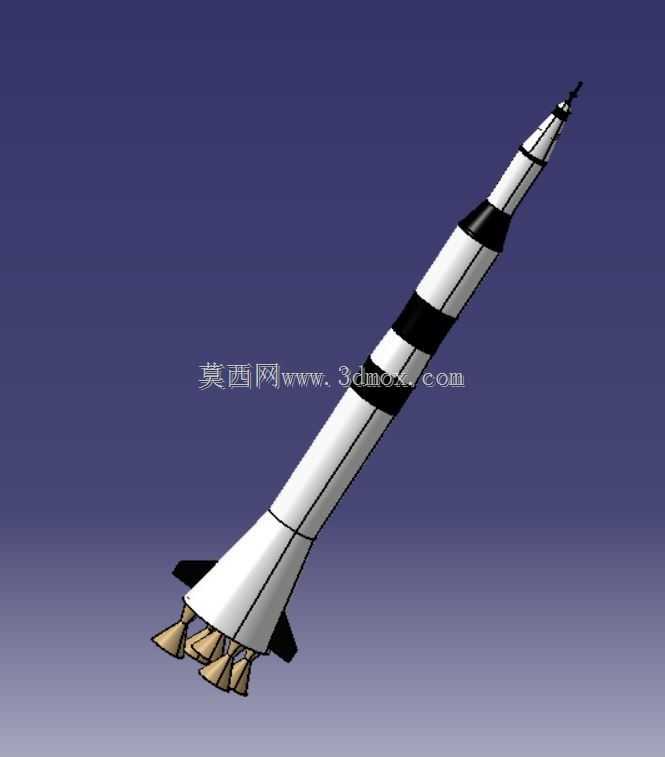

土星五号运载火箭结构三维数模

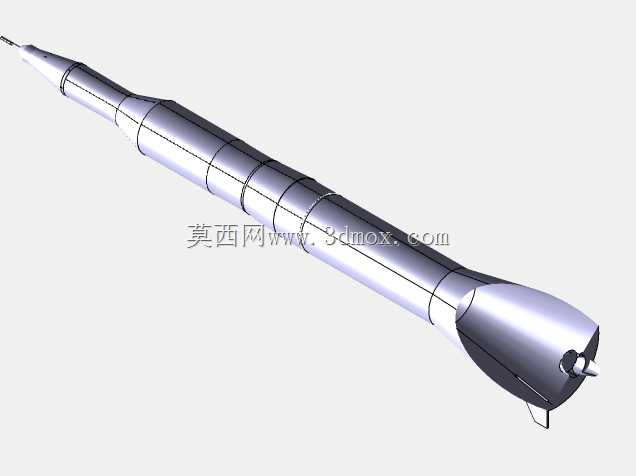

该三维数模完整还原了重型液体运载火箭的整体结构布局，从箭体分段设计、尾段发动机集群布局到头部整流罩锥段过渡均做了精准的结构复现，可直接用于航天科普展项搭建、航天类教学教具开发、影视视效道具预制等场景的结构参考。在实际工程参考层面，数模清晰呈现了三级液体推进构型的箭体分段逻辑，箭体不同舱段的对接边界、级间段的结构过渡位置均做了明确的几何表达，尾段四组摆动发动机的安装角度、喷管扩张段的外形轮廓、尾翼的安装定位尺寸都和实际装备的布局逻辑一致，能够为航天类课程的结构讲解提供直观的三维参照，也可作为小型航天模型制作、主题展陈装置加工的结构校核依据。设计思路上完全遵循真实运载火箭的气动布局逻辑，箭体整体采用大长径比圆柱构型，表面的黑色环带为不同舱段的视觉标识区分，锥段头部的线型经过气动优化，能够在高速飞行阶段降低头部激波阻力，尾翼采用切角三角翼布局，安装位置紧贴尾段发动机舱外侧，在起飞阶段能够为箭体提供足够的航向稳定力矩，避免起飞初始阶段因发动机推力偏差带来的姿态偏移。数模中明确标注了各舱段的外形尺寸边界，箭体最大直径位于一级燃料舱段，尾段发动机喷管出口超出箭体底部端面的伸出长度、头部整流罩的锥角角度、级间段的长度占比均符合实际装备的比例关系，在用于展陈装置制作时，可直接按比例缩放获取各分段的加工尺寸，无需额外做比例换算；在用于教学演示时，可通过拆分不同舱段的数模结构，清晰展示三级火箭的级间分离逻辑、燃料舱与动力舱的布局关系、发动机集群的推力传递路径。尾段的多发动机布局采用对称排布设计，每台发动机的摆角预留空间在数模中均做了几何避让，能够直观展示矢量推力控制的结构实现逻辑，箭体表面的管路走线预留位置、舱段对接的法兰结构也做了简化表达，既保留了核心结构特征，也不会因过多细节干扰整体结构的展示效果，适配不同场景下的使用需求。
