可3D打印离心式多叶片叶轮结构设计

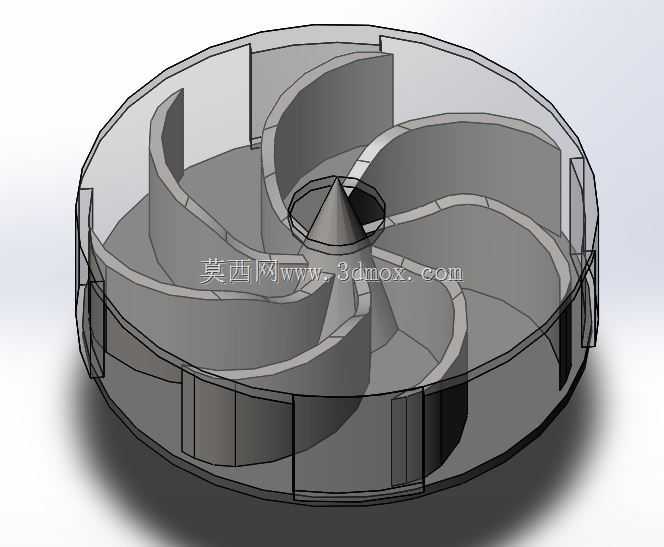

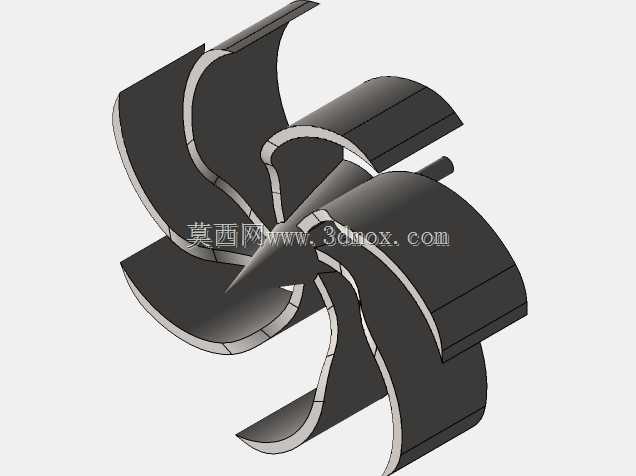

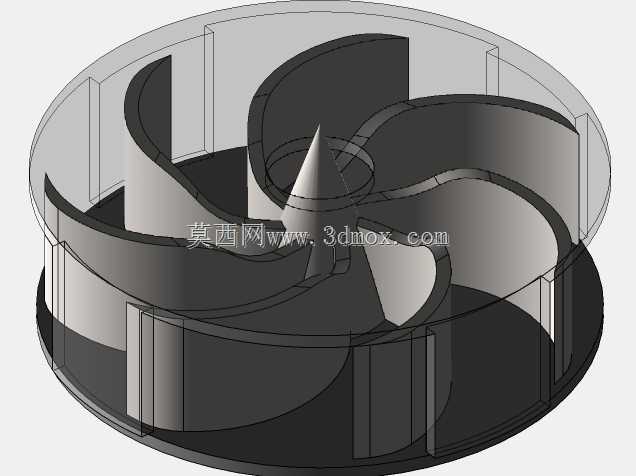

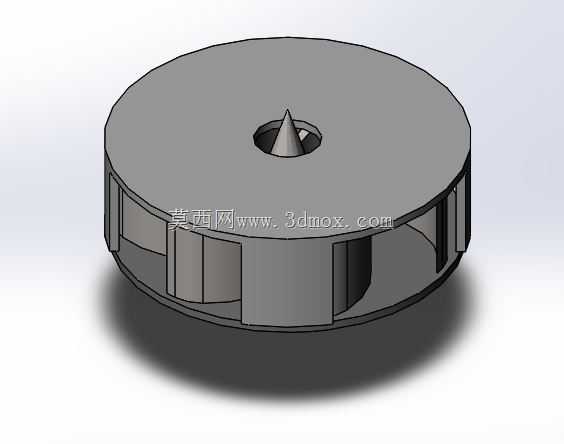

这款叶轮主要适配小型离心鼓风设备，在车间工位通风、小型设备散热、家用新风系统、桌面级除尘装置这类场景中都能适配使用，作为离心风机的核心做功部件，它的核心作用是通过高速旋转带动叶片间的流体产生离心力，将轴向进入的气流沿径向甩出，在叶轮中心形成负压区持续吸入气流，最终实现风压提升与气流输送的功能。设计时首先考虑了3D打印的工艺适配性，整体采用一体化结构设计，没有拆分的装配部件，避免了后期拼接带来的形位公差问题，打印时无需额外添加支撑结构就能完成成型，能有效降低打印失败率，同时减少后期支撑去除的打磨工作量。叶片采用后向式曲面构型，这种叶片形态在运行时气流沿叶片表面流动更顺畅，能有效降低气流在叶片通道内的涡流损耗，相比直叶片结构，同等转速下能获得更高的风压输出，同时运行噪音更低，不会出现尖锐的气流啸叫问题。叶轮中心设置了锥形导流凸台，这个结构能引导轴向进入的气流平缓转向径向叶片通道，避免气流在中心区域形成紊流区，减少入口处的气流阻力，提升整体的气动效率。外围的环形轮盖结构能约束气流在叶片通道内的流动路径，避免气流从叶片外缘泄漏，保证所有进入叶片通道的气流都能沿设计路径被甩出，提升做功效率。安装边界方面，叶轮中心预留了标准的轴孔配合位，能适配常规小型电机的输出轴尺寸，轴孔周边做了加厚处理，能承受高速旋转时的扭矩传递，不会出现轴孔开裂的问题；整体外轮廓为规整圆柱形，安装时只需保证与风机蜗壳的同轴度，预留合适的径向间隙即可，不需要额外的复杂定位结构，适配性较强。叶片的厚度做了均匀化处理，既保证了旋转时的结构强度，不会因为离心力出现叶片变形，也不会因为厚度过大增加不必要的转动惯量，降低电机的启动负载。轮体底部的轮盘结构做了等强度设计，从中心轴孔位置到外缘厚度平缓过渡，既保证了整体结构刚性，高速旋转时不会出现轮盘颤振，也控制了整体重量，降低旋转时的动平衡校正难度，打印完成后只需做简单的去重处理就能满足动平衡要求，适合小批量定制或者个人DIY改装使用。
