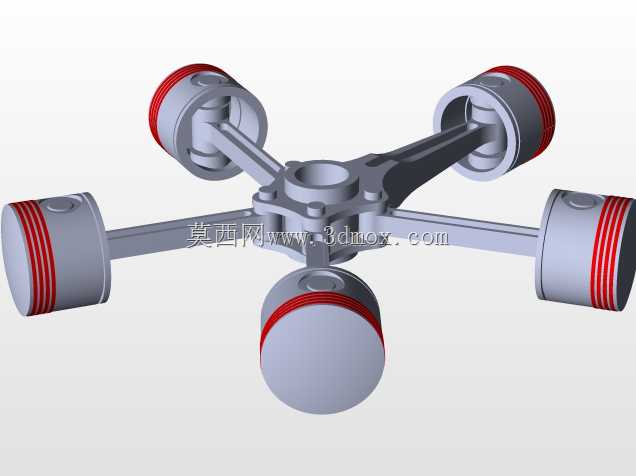

这套径向布置的动力核心组件,最早在航空活塞动力领域得到大规模应用,凭借周向均匀排布的气缸结构,能在更小的迎风截面下实现更大的排量输出,相比直列或V型动力布局,单圈曲柄旋转即可带动多组活塞完成做功循环,整机功率密度优势十分突出,早期螺旋桨固定翼飞机、轻型通航飞行器很多都采用这类结构作为动力源,后续也有小型特种作业设备、航模动力单元沿用这类布局的设计逻辑。从结构本身来看,组件核心为中心布置的曲柄销座,五组连杆沿中心座周向72度均匀分布,每根连杆末端对应一组活塞部件,活塞环槽位置预留了标准的气环、油环安装位,活塞销孔与连杆小头的配合间隙按照往复运动件的常规公差设计,能保证高速往复运动时的润滑留存与运动顺滑度。设计过程中首先要考虑的是动平衡校准,周向均匀排布的活塞连杆组自身能抵消大部分一阶往复惯性力,只需要在曲柄对应位置配置合适的平衡重,就能将整机振动控制在较低水平,不需要额外设计复杂的平衡轴结构,这也是这类结构能在轻量化动力场景长期应用的核心原因。安装边界上,中心曲柄座的主轴颈尺寸需要匹配对应动力壳体的主轴承位,各活塞的外圆尺寸对应气缸套内孔尺寸,周向排布的活塞中心到主轴中心的距离决定了单缸行程,整套组件装入气缸体后,各气缸沿中心呈放射状分布,不需要额外预留偏置的安装空间,风冷场景下还能让每个气缸都获得均等的迎风冷却面积,避免局部过热问题。实际运行时,中心曲柄做整周旋转,带动各连杆做平面复合运动,推动活塞在对应气缸内完成往复直线运动,依次完成进气、压缩、做功、排气的循环过程,相邻气缸的做功冲程间隔均匀,动力输出的平顺性优于同缸数的直列结构。这类组件的设计还要考虑连杆的受力分配,中心主连杆与其余副连杆的铰接位置需要做强化处理,避免多缸同时做功时的应力集中,活塞顶部的燃烧室凹坑形状也需要匹配对应气缸盖的燃烧室结构,保证油气混合的充分性。目前除了传统航空动力场景,小型轻量化的径向动力组件也被应用在应急发电动力单元、小型特种作业摩托、定制改装动力装置上,其紧凑的结构、优秀的风冷适应性,能很好适配空间局促、冷却条件有限的使用场景,不需要布置复杂的水冷管路就能维持稳定运行。
