分段式翼型内部支撑结构三维建模

该翼型结构模型针对低速航空飞行器的翼面承载需求设计，核心应用场景覆盖轻型固定翼无人机、小型载人通用飞机的主翼段结构验证环节，也可作为航模研发阶段的结构受力参考样件。从实际用途来看，这类分段带支撑的翼段结构，主要承担飞行过程中的气动升力传递，将翼面承受的气动载荷均匀传导至翼梁与机身连接节点，同时兼顾翼面外形的精度保持，避免飞行过程中翼面蒙皮发生过大形变破坏气动外形。

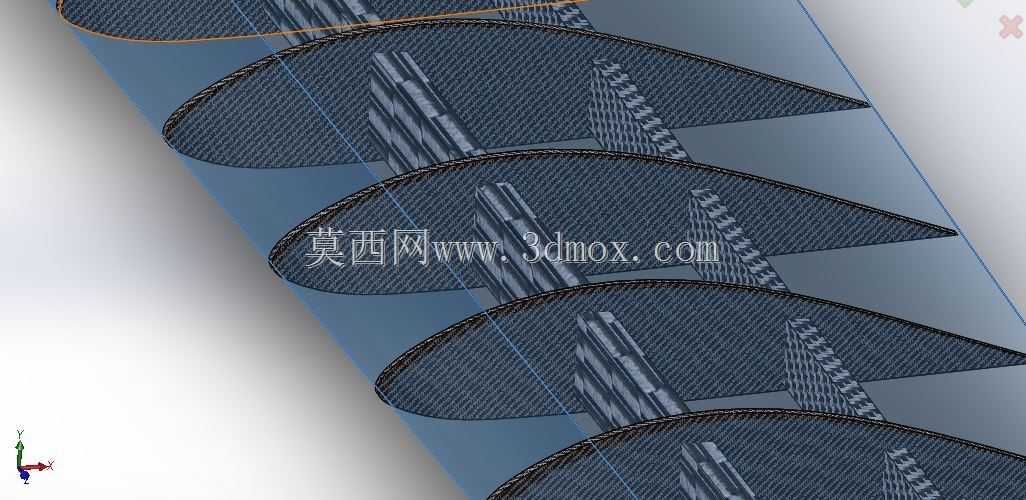

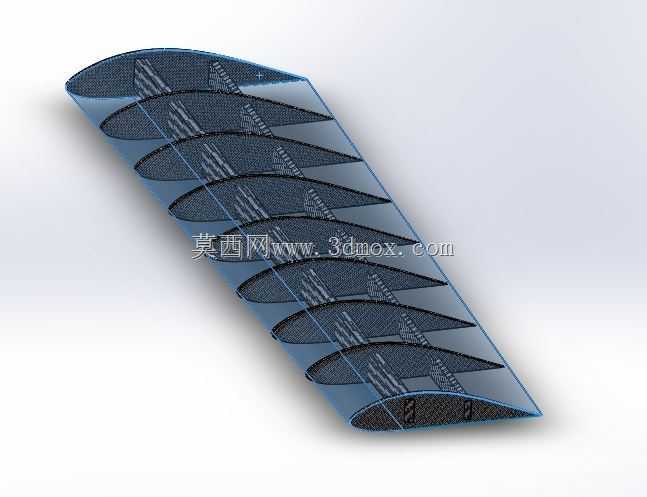

设计思路上采用了分段式翼肋排布逻辑，沿翼展方向等距布置多组翼型截面支撑肋，肋板轮廓完全匹配选定的低速翼型曲线，保证蒙皮贴合后能获得连续顺滑的气动外形，减少飞行过程中的翼面气流分离。支撑肋之间预留了走线与减重空间，可适配航电线路、燃油管路或者小型作动机构的布置需求，不会因为支撑结构过密挤占翼内有效安装空间。翼段整体采用薄蒙皮加内部支撑的结构形式，在保证结构刚度的前提下尽可能降低自重，符合航空构件轻量化的设计原则。

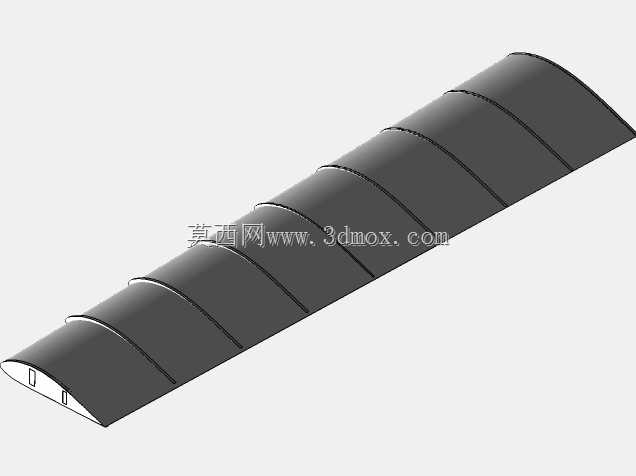

外形尺寸方面，该翼段为平直翼等弦长段，弦长尺寸适配轻型飞行器的常规翼弦参数，翼展方向的分段长度可根据实际整机翼展需求进行拼接扩展，安装边界上预留了与主翼梁连接的定位贴合面，可直接通过紧固件与翼梁完成装配，不需要额外做复杂的适配修型。从结构特性来看，这种排布的支撑肋能有效分散翼面承受的局部气动载荷，避免大迎角飞行状态下翼面出现局部鼓胀或者凹陷，保证不同飞行姿态下翼型的气动效率稳定。建模过程中对翼肋与蒙皮的连接位置做了贴合处理，不存在干涉间隙，可直接用于后续的有限元受力分析，也可作为3D打印验证件的基础模型，用于风洞试验阶段的翼型气动性能验证。
