多连杆铰接摇臂传动组件结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:245171
  • 多连杆铰接摇臂传动组件结构设计
  • 多连杆铰接摇臂传动组件结构设计

这套多连杆铰接摇臂组件,核心应用在需要往复摆动传递动力、转换运动轨迹的工业设备场景中,常见于轻工自动化生产线的工件推送工位、农用机械的操纵联动机构、小型输送设备的换向摆臂结构,也可作为工装夹具的夹紧联动构件使用,承担着将直线驱动的力转换为定角度摆动输出,或是同步联动多组执行端动作的功能。

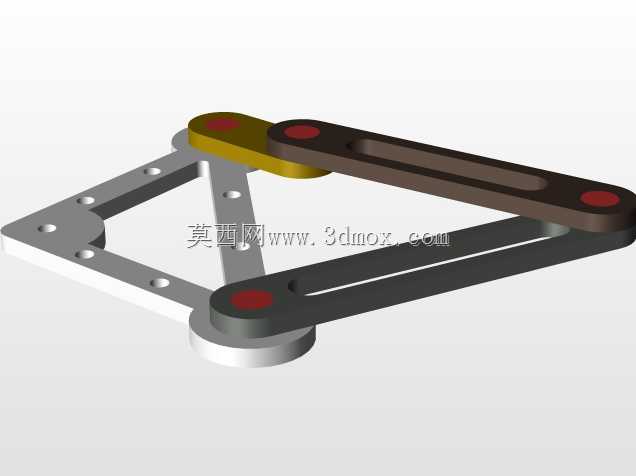

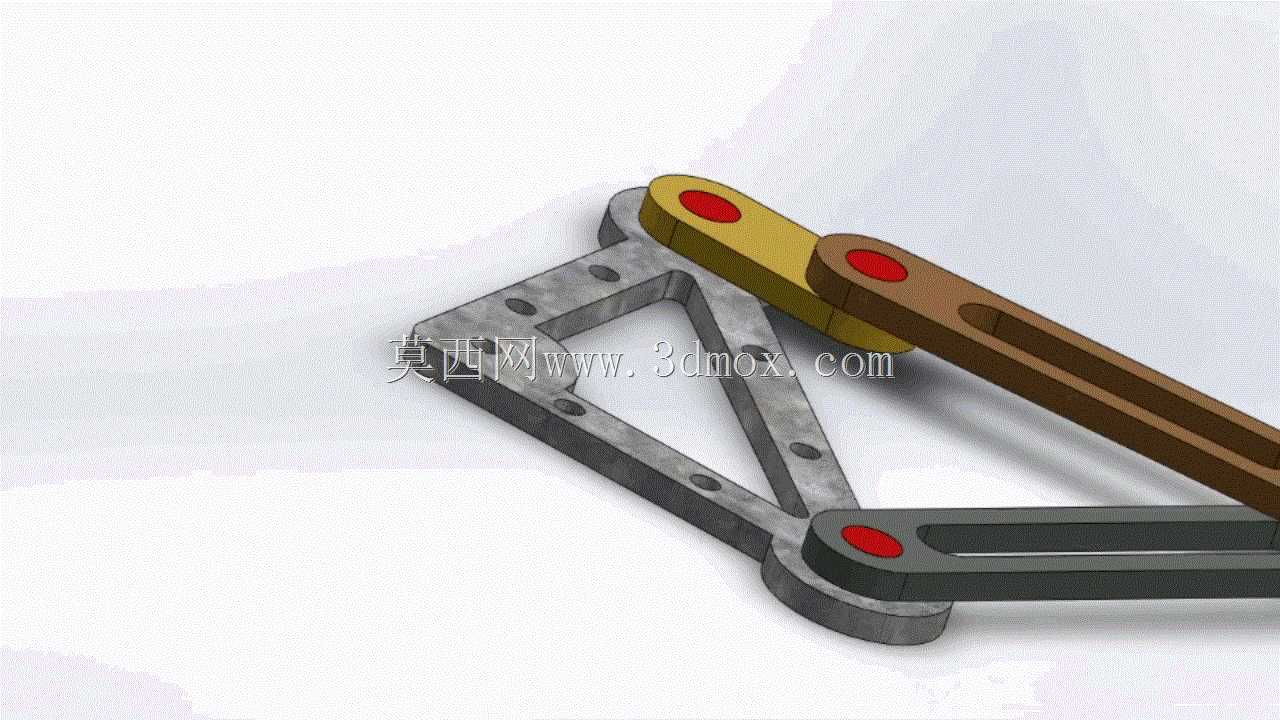

从结构设计逻辑来看,组件采用三层叠式连杆布局,主体支撑臂做了三角镂空的框架式结构,在保证整体抗弯抗扭刚度的前提下,尽可能削减了非受力区域的材料冗余,降低整体运动惯量,适配中高速往复摆动的工况需求。各连杆之间通过销轴铰接形成转动副,铰接端的衬套安装位做了加厚凸台处理,避免长期往复转动造成的铰接孔磨损变形,延长构件的维护周期。连杆端部的红色标识区域为注油点位置,对应内部的储油槽结构,可在日常维护时直接加注润滑脂,无需拆解铰接结构即可完成润滑保养,适配多粉尘、少维护的车间作业环境。

安装边界方面,组件最外侧的三个铰接孔为固定安装基准,孔位公差按照H7级精度设计,可适配标准圆柱销轴与带座轴承的安装需求,安装面的平面度公差控制在0.05mm以内,避免安装后出现连杆卡滞、运动干涉的问题。各活动连杆的摆动行程经过运动仿真校核,在0-45度的常用摆动角度范围内,所有构件之间的最小安全间隙保持在1.5mm以上,不会出现运动过程中的剐蹭问题。连杆的受力截面经过等强度校核,在承受120N·m的额定输出扭矩时,最大应力集中区域出现在铰接凸台根部,应力值远低于常用45号钢调质处理后的屈服强度,安全系数满足通用工业设备的设计要求。

在实际选型适配时,可根据具体的安装空间调整各连杆的长度比例,改变输出端的摆动角度与力臂比值,适配不同的驱动力输入与输出负载需求,铰接销轴可根据工况需求选择普通碳钢销轴、带油沟的铜套销轴或是滚针轴承铰接结构,对应不同的摆动频率与负载等级。
