二战德国空军83mm机载仪器密封壳体结构

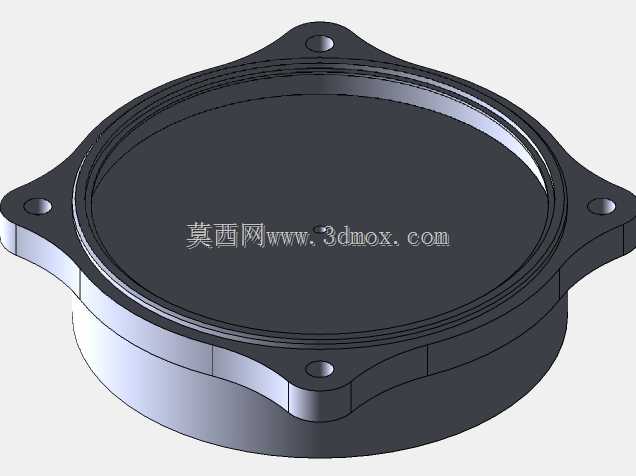

这款机载仪器壳体是早期航空机载设备的防护承载结构，主要适配二战时期德国空军列装的83mm口径机载仪表，承担内部精密测量元件的防护、定位与环境隔绝作用，在机载航电系统中属于核心防护结构件，直接决定仪表在高空低压、强振动、温度骤变工况下的工作可靠性。从结构设计逻辑来看，壳体采用圆形主腔体构型，整体轮廓直径控制在83mm基准尺寸，腔体深度匹配对应仪表的机芯堆叠高度，侧壁做阶梯式止口设计，可与上盖形成嵌套式密封配合，减少外部水汽、粉尘进入腔体内部的路径，同时提升壳体整体的抗扭刚度，避免飞行过程中气动载荷引发的腔体形变挤压内部机芯。三个带安装孔的凸耳沿壳体外缘120°均布，凸耳上的沉头孔可直接通过螺栓与机载仪表安装支架固定，安装孔的中心距经过匹配校准，能保证安装后仪表的测量基准与载机轴线平行，避免安装偏差带来的测量误差。凸耳与主腔体的过渡位置做了大圆弧倒角处理，既消除了铣削加工过程中的应力集中点，也能降低飞行过程中凸耳位置的气动阻力，同时避免尖锐边角在设备维护过程中划伤操作人员。壳体上沿的多层环形凸台一方面用于嵌装密封胶圈，配合上盖压紧后形成可靠的端面密封，可耐受高空低气压环境下的压差作用，防止舱外低温空气渗入腔体导致内部元件结露；另一方面凸台的阶梯结构可作为上盖的安装定位基准，装配时无需额外找正即可保证上盖与腔体的同轴度，提升装配效率。壳体侧壁的厚度经过梯度设计，靠近安装凸耳的位置适当加厚，承担安装固定的载荷传递，腔体中段壁厚均匀，既保证整体结构强度，也尽可能控制壳体自重，降低机载设备的重量负载，适配当时航空器对部件重量的严苛要求。从实际应用场景来看，这类壳体多用于空速测量、航向指示、发动机工况监测类机载仪表的外层防护，安装位置通常位于座舱仪表板后侧或者机翼前缘的设备舱内，需要承受载机起降阶段的冲击载荷、飞行过程中的持续振动，以及高空与地面之间的温度循环变化，因此结构设计上优先保证密封可靠性与结构抗疲劳性能，所有转角位置均避免锐角设计，减少应力集中引发的疲劳开裂风险。建模过程中需要重点保证三个安装凸耳的位置度公差，以及腔体止口与安装基准面的同轴度，否则会出现装配后密封失效、仪表测量基准偏移的问题，同时壳体内部的腔体尺寸需要预留机芯安装的调整间隙，避免加工误差导致机芯无法装入。
