USB Blaster下载调试器外观结构设计

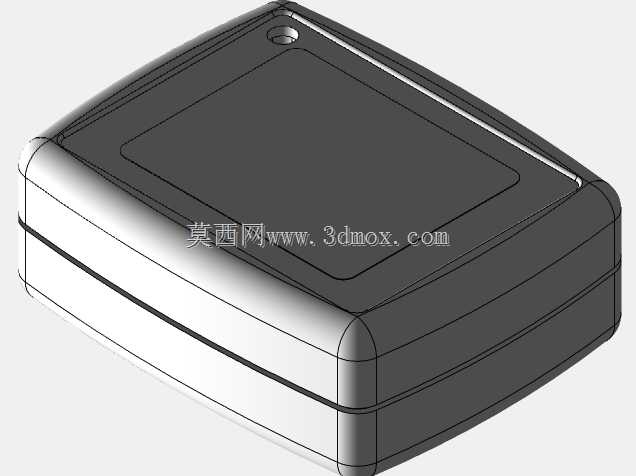

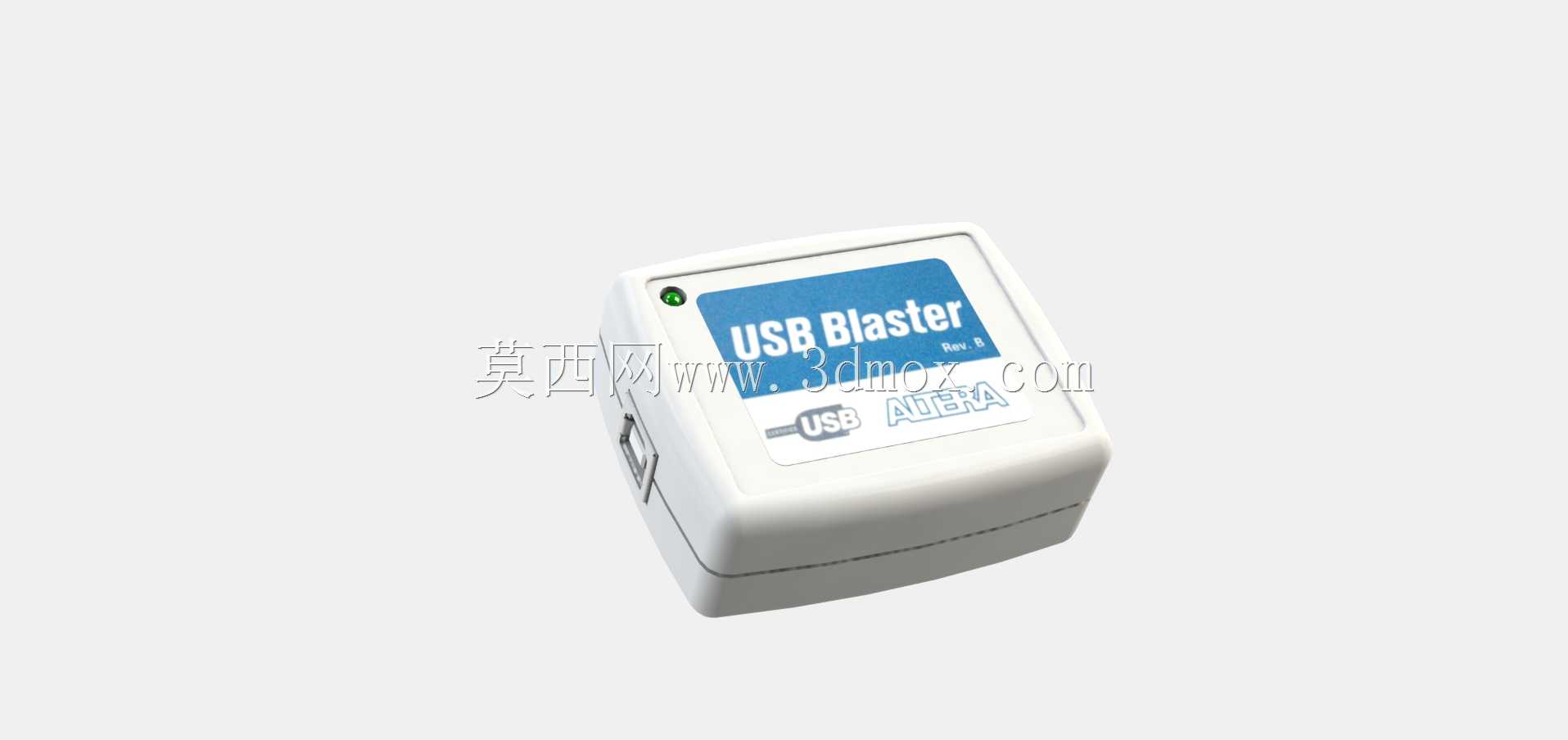

这款USB Blaster下载调试器的结构设计，完全围绕嵌入式硬件开发场景的实际使用需求展开，日常在FPGA、CPLD器件的开发调试环节，工程师需要频繁插拔设备连接目标板与上位机，因此外壳的握持手感、接口的对位精度都是设计阶段重点考量的内容。从外形来看，整体采用方正的圆角盒体结构，边角做了R3左右的圆弧过渡，既避免直角外壳在工装台面上磕碰掉漆，也能减少收纳时对线材外皮的刮损，整体尺寸控制在掌心可握持的范围，单手插拔时不需要额外扶持设备主体，适配实验室桌面、外出调试携带等多场景使用。外壳采用上下扣合的装配结构，接缝处做了0.1mm的错位止口设计，既可以保证合壳后的外观缝隙均匀，也能在日常跌落时提升壳体的抗形变能力，避免内部电路板受冲击移位。正面的标识区域做了下沉0.2mm的凹槽设计，标签粘贴后不会因为日常摩擦出现卷边脱落，状态指示灯设置在壳体左上角位置，处于使用者插拔时的视线自然覆盖区域，不需要刻意调整角度就能观察到设备的连接、通讯状态，指示灯的导光柱与壳体做了齐平设计，避免积灰同时也不会因为剐蹭导致导光柱脱落。接口端的设计充分考虑了安装边界，USB接口伸出壳体的长度做了精准限位，插入电脑USB端口后壳体端面与端口面板的间隙控制在0.5mm以内，既不会因为间隙过大导致接口受力弯折，也不会因为尺寸过盈出现插拔卡滞。侧面的目标调试接口做了内凹式防护设计，接口外围的壳体高出接口端面1mm，在设备意外掉落时可以先接触接触面，避免调试接口受撞击变形导致针脚虚焊。内部的电路板固定柱采用一体化注塑在壳体内壁的结构，不需要额外加装铜柱，装配时直接将电路板对准固定柱压入即可，配合上下壳的卡扣结构，不需要打螺丝就能实现电路板的稳固固定，大幅提升装配效率。壳体表面采用细磨砂纹理处理，既不容易残留指纹和汗渍，在车间多尘环境下使用时也更容易擦拭清洁，整体结构没有多余的异形曲面，开模难度低，量产时的成品率可以得到有效控制，完全适配电子调试工具类产品的量产需求与实际使用场景。
