航模直升机双摇杆无线遥控器结构设计

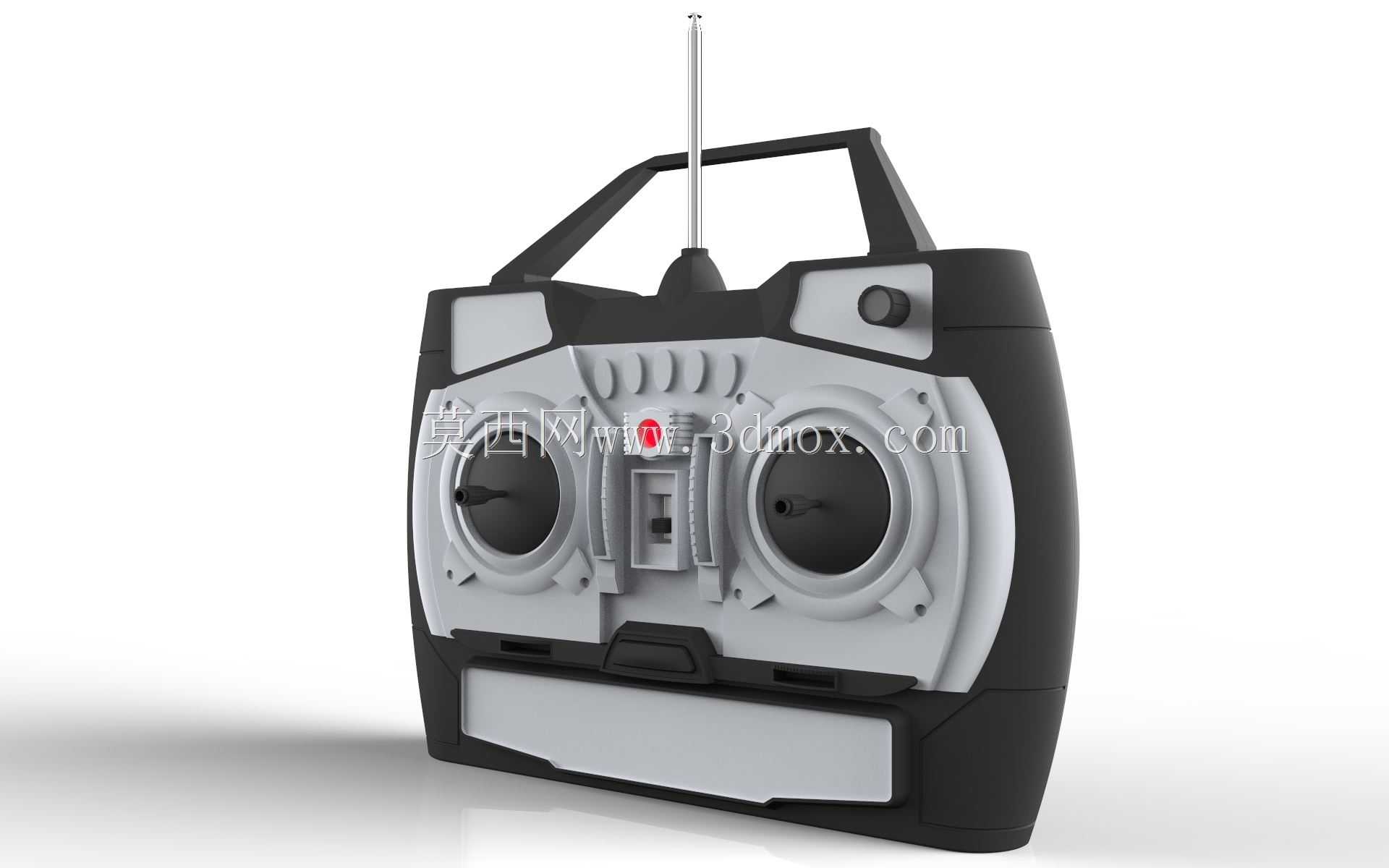

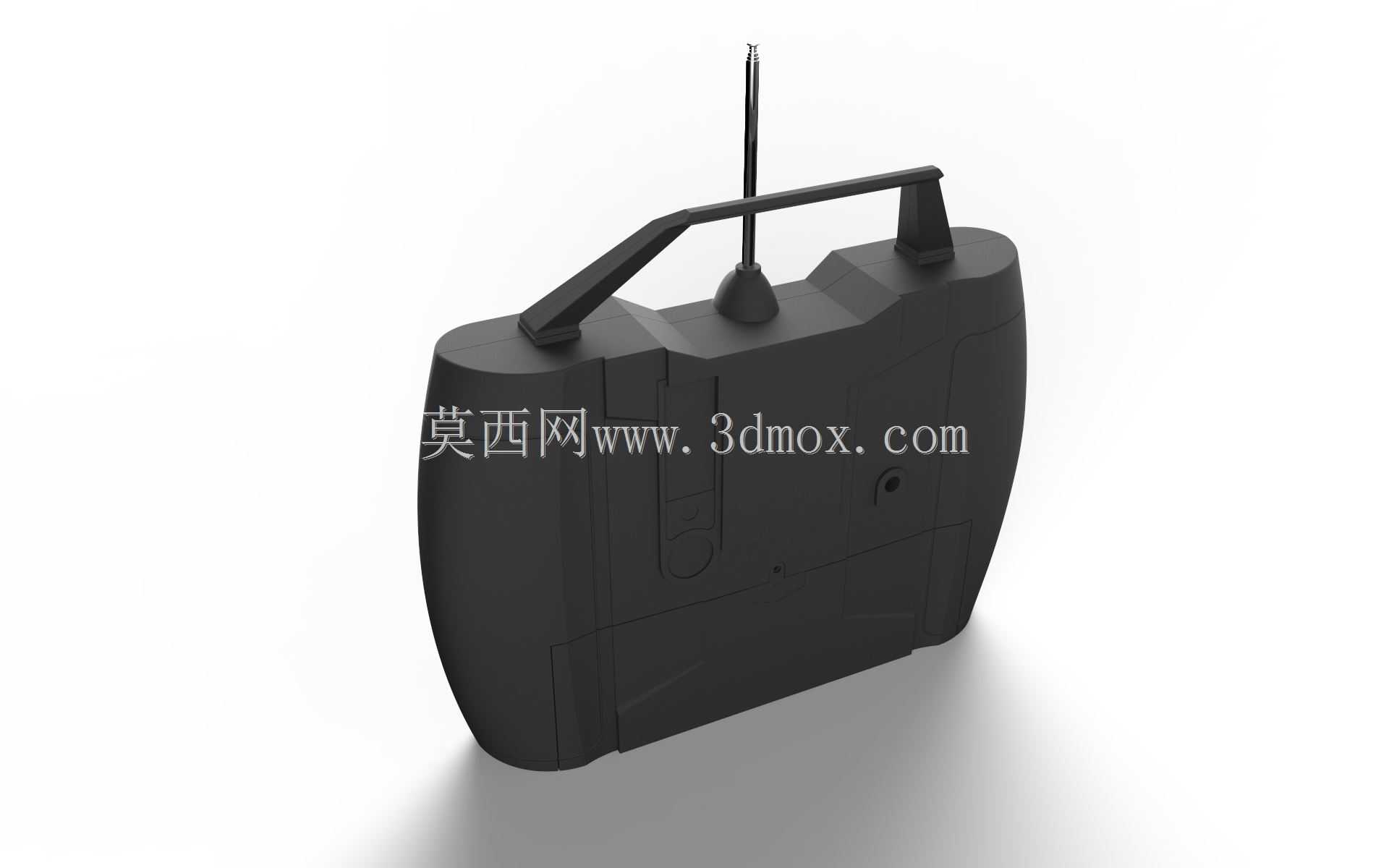

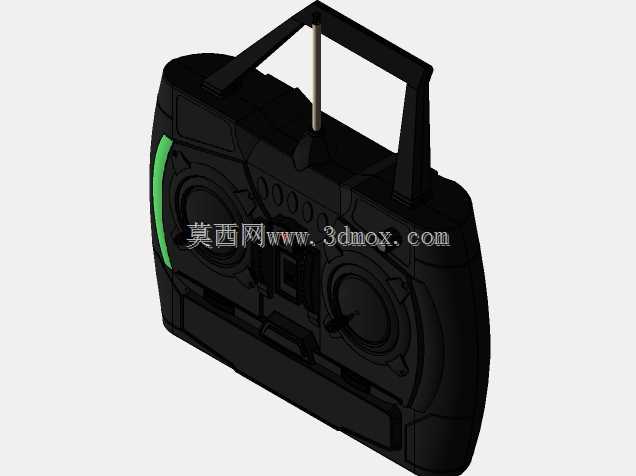

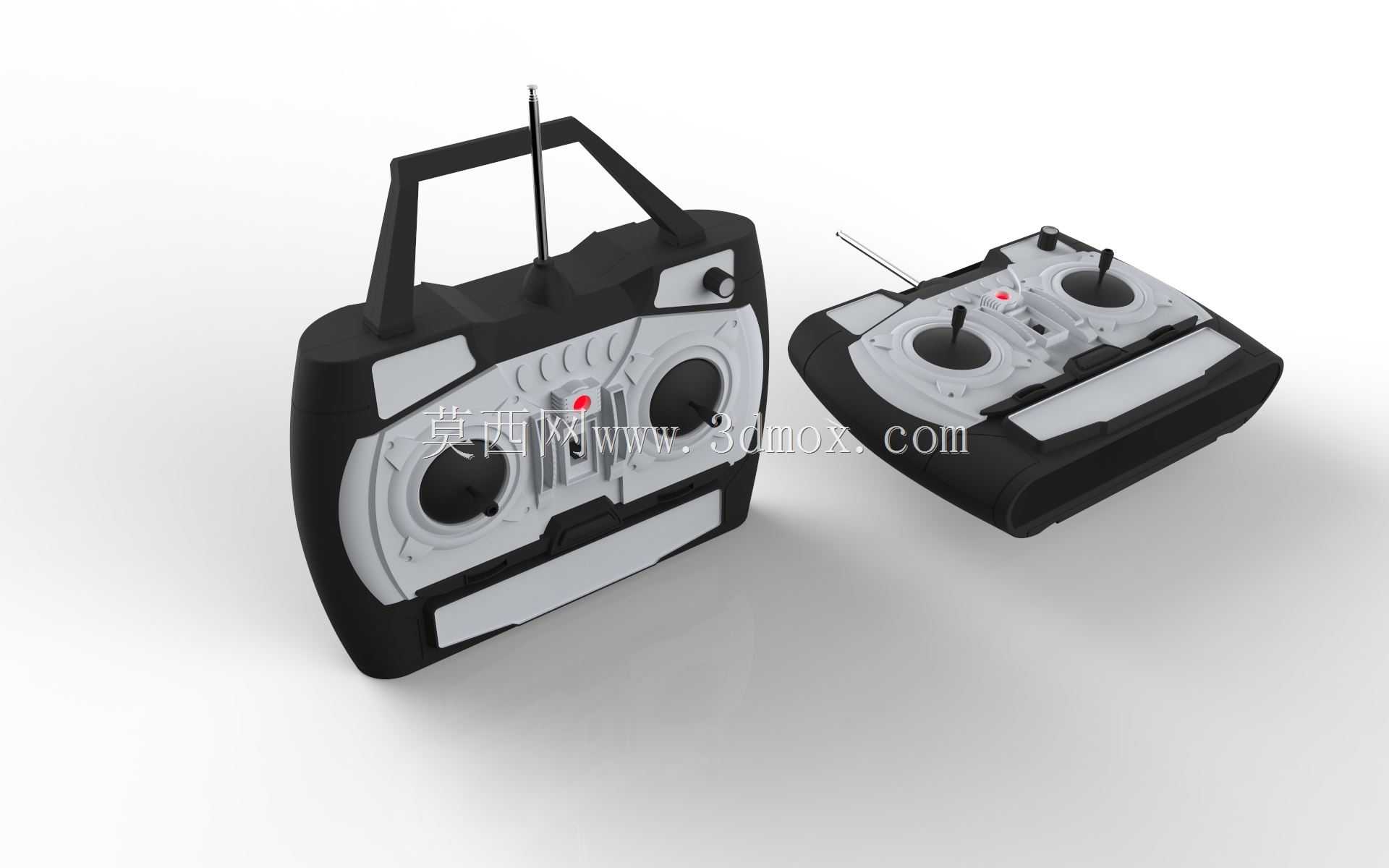

这款手持无线遥控装置主要面向小型航模直升机的操控场景，在航模运动、小型无人机调试、教学演示等场景中承担指令发射端的核心作用，操作者通过手持设备完成对直升机飞行姿态、油门大小、方向偏转的实时控制，是航模系统里直接对接操作者操作习惯的核心交互部件。从结构设计来看，整体采用符合人体工学的弧面握持轮廓，外壳采用双色注塑的分体式结构，外侧黑色区域做防滑磨砂处理，适配长时间握持的操作需求，中部浅灰色区域集中布置所有操控元件，顶部设置可伸缩的拉杆天线，保证无线信号的发射覆盖范围，天线根部做了防折断的圆角过渡结构，避免日常收纳、携带过程中天线根部受外力断裂。设备正面设置两个对称布置的大尺寸操控摇杆，摇杆底座带有防尘密封胶圈，避免户外使用时灰尘、细沙进入摇杆电位器内部造成操控卡顿，两个摇杆之间设置微调按键与状态指示灯，可在飞行过程中快速修正直升机的悬停偏移，指示灯可直观反馈设备通电状态与信号连接情况。顶部集成的便携提手结构，既可以在携带时作为挂点搭配挂绳使用，也能在放置时避免顶部天线、按键直接接触桌面造成磨损，提手与上壳采用一体化卡扣连接，无需额外螺丝固定，减少装配工序。设备下部设置电池仓结构，仓盖采用卡扣式快拆设计，无需工具即可快速更换电池，仓盖周边做了防水胶条预留，可应对户外使用时的零星溅水场景。从安装边界来看，整体外轮廓宽度控制在单手握持的舒适范围内，厚度方向避开了手掌虎口的压迫区域，所有操控按键的布置位置都落在手指自然弯曲可触及的范围内，无需刻意调整握持姿势即可完成所有操作。内部结构预留了电路板、电池、信号发射模块的安装位，各个元件的固定柱位置都做了加强筋处理，避免摔落时固定柱断裂导致内部元件移位，摇杆的安装孔位做了同轴度公差控制，保证摇杆拨动时的顺滑无卡顿，天线的伸缩行程做了限位结构，避免拉伸过度导致天线脱离底座。在实际使用场景中，这类遥控器需要兼顾户外携带的抗摔性、长时间握持的舒适度、操控的精准度，设计过程中对外壳的壁厚做了梯度设计，握持区域壁厚稍薄提升握持手感，边角易摔落区域壁厚加厚并做圆弧过渡，提升抗冲击性能，内部电路板的固定位都设置了减震胶垫的安装槽，可缓冲摔落时的冲击力，避免电路板上的元件虚焊。
