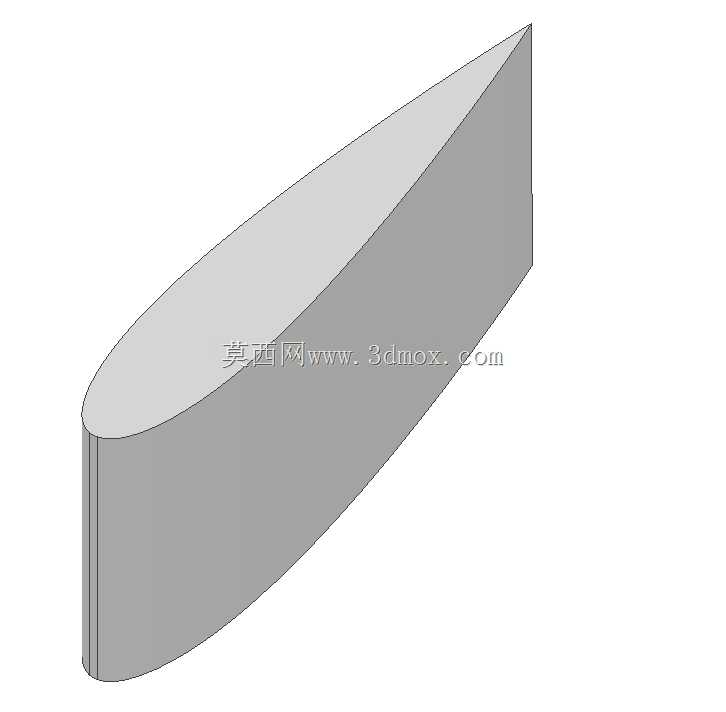

100毫米弦长NACA0018翼型结构件

这款翼型结构件采用NACA0018对称翼型构型，弦长设定为100毫米，展向为平直等截面设计，在低速气动场景下具备稳定的升阻特性，对称翼型的零升攻角特性让它在正负攻角区间都能保持一致的气动表现，不会出现非对称翼型的气动特性偏移问题，很适合用在需要双向气动出力的工况里。从实际应用场景来看，这类等弦长翼型段常作为小型低速风洞的标定试验件，用来校验风洞流场的均匀性与测力设备的采集精度，也可以直接作为小型固定翼无人机的水平尾翼安定面、垂直尾翼翼面使用，部分小型轴流风机的叶片叶型、垂直轴风力机的叶片段也会采用该翼型做基础构型，它的最大相对厚度为18%，足够的内部空间可以预埋舵机摇臂、传感线路或者轻质加强筋，不用额外做翼面鼓包来容纳内部构件，能最大程度保持翼面的气动完整性。设计过程中严格遵循NACA四位翼型的坐标生成规则，翼型前缘做了标准的圆弧过渡，不会因为前缘曲率突变导致低雷诺数下的提前气流分离，后缘收敛到标准尖点构型，能有效减少翼型尾迹的涡流宽度，降低压差阻力。从安装边界来看，该翼型段的端面为平直切面，可以直接通过端面压板固定在试验台架或者机身尾撑结构上，展向长度可以根据实际安装需求做等比例拉伸，不会改变翼型的截面气动特性，翼面表面为连续光滑曲面，没有台阶、凹坑等破坏流场的结构，加工时可以采用数控铣削或者3D打印一次成型，不需要后续做大量的表面修型工作。在做流体仿真验证时，该翼型在雷诺数1e5到3e5区间的升力系数线性段斜率稳定，失速攻角大概在16度左右，足够满足小型低速飞行器、风洞试验件的性能要求，对称结构也让它在安装时不需要区分上下翼面，降低了现场装配的出错概率，翼根位置如果需要和机身或者台架连接，只需要在端面预留对应的螺栓孔位即可，不会破坏翼面的主体受力结构，厚度方向的尺寸余量也足够承受常规低速工况下的气动载荷，不会出现翼面颤振或者结构变形的问题。
