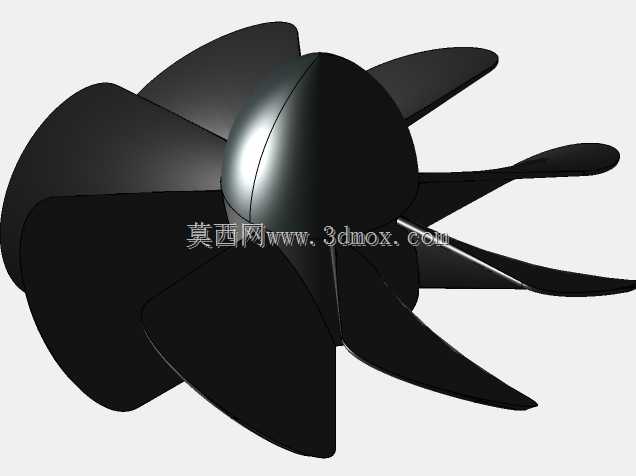

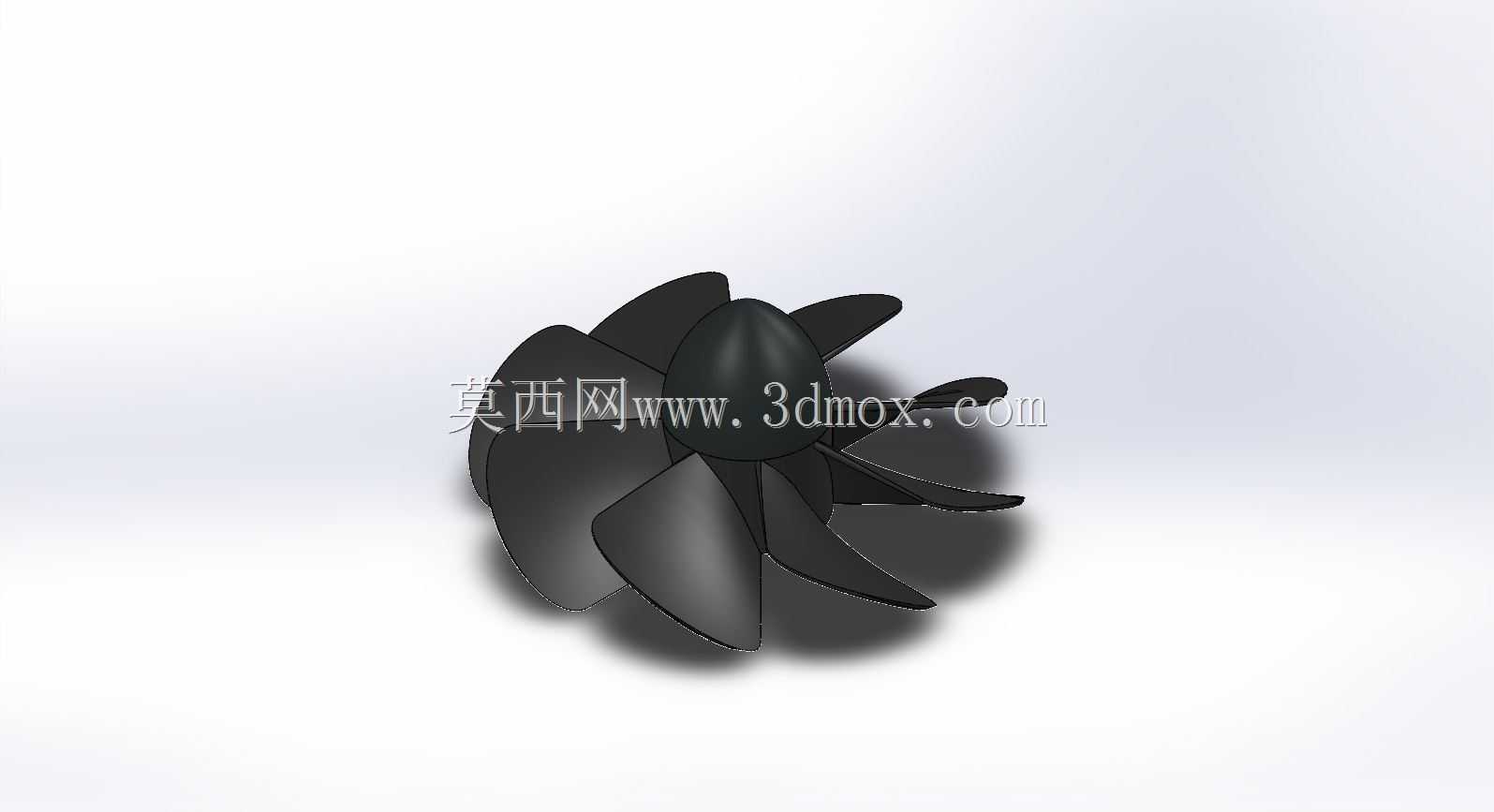

多叶式流体推进螺旋桨结构设计

这类多叶片螺旋桨的应用场景覆盖了中小功率流体推进与送风类设备，在小型船舶舷外机、涵道式通风设备、低噪管道风机等场景中都能见到同结构设计的身影。区别于常规三叶、四叶螺旋桨，这款七叶结构的设计核心是在低转速工况下降低流体脉动冲击，减少运行过程中的振动与噪声传递，适合对运行平稳性有要求的民用小型载具、室内通风配套设备使用。从功能实现逻辑来看，螺旋桨的核心作用是完成旋转功率到线性推力的转换，叶片沿轮毂周向均匀分布，每个叶片的螺距沿径向做渐变处理，靠近轮毂的根部螺距较小，适配根部较低的线速度，避免根部流体攻角过大产生紊流；叶梢位置螺距匹配较高的线速度，保证整个叶展方向的流体做功均匀，减少叶梢的涡流损耗。设计过程中首先要确定适配的功率输入边界，轮毂的中心安装孔需要匹配对应输出轴的直径与键槽尺寸，轮毂本身做流线型整流帽结构，避免来流在轮毂正面形成滞止区，降低入口端的流体阻力。叶片的曲面采用等螺距螺旋线扫掠生成，每个叶片的安装角经过流体仿真校核，保证在额定转速下，流体沿叶片表面的流动保持附着状态，不会出现大面积流动分离导致推力骤降。从安装边界来看，这类螺旋桨的径向尺寸需要匹配配套的涵道或者护圈内径，叶梢与护圈之间保留2-5mm的间隙，既避免运行过程中叶片碰擦护圈，也能减少叶梢间隙的回流损失。叶片的厚度从根部到梢部逐渐减薄，根部保留足够的结构强度，抵消旋转过程中产生的离心力与流体交变载荷，避免长期运行出现叶片疲劳断裂；叶梢做圆角过渡处理，减少梢涡的产生强度，进一步降低运行噪声。在实际选型匹配时，需要结合配套设备的额定转速、设计推力需求来确认螺旋桨的直径与螺距参数，转速偏低的工况下可以适当增加叶片数量，提升低转速下的推力输出，避免出现大直径低转速螺旋桨的尺寸超限问题；如果用于送风场景，还可以调整叶片的表面粗糙度，降低流体摩擦阻力，提升做功效率。这类结构的螺旋桨在装配时需要做动平衡校正，保证整体质心落在旋转轴线上，避免高速旋转时产生径向振动，传递到连接的动力输出端，造成轴承磨损加剧、连接紧固件松动等问题。
