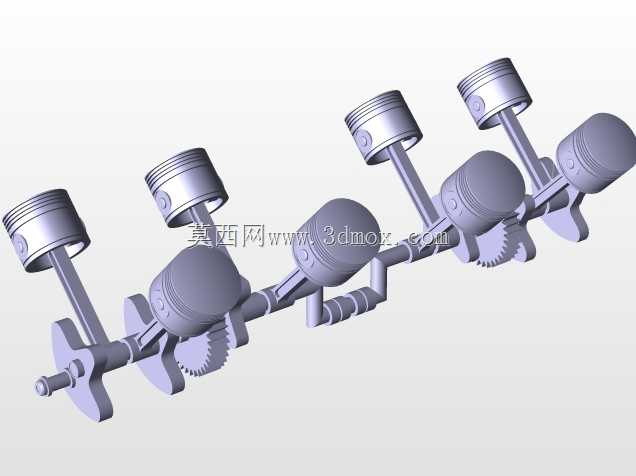

在乘用车辆、高性能工程机械以及大马力固定动力机组的动力配套场景中,V型八缸动力单元始终占据着大排量动力输出的核心位置,这套曲柄连杆总成作为内燃机完成能量转换的核心执行部件,直接决定了动力输出的平顺性、机械效率与整机运行可靠性。从实际装机的功能逻辑来看,这套结构承担着将燃烧室内燃气作用在活塞顶面的爆发压力,通过活塞销传递给连杆,再由连杆将活塞的往复直线运动转化为曲轴的旋转扭矩,最终向外输出动力的核心职能,同时还要配合配气机构、供油系统的正时节奏,完成进气、压缩、做功、排气四个冲程的循环动作。
设计阶段首先要匹配V型夹角的布局特性,两侧各四个气缸呈对称角度排布,对应的连杆轴颈采用错拐设计,保证各缸点火间隔均匀,将整机运转时的一阶、二阶往复惯性力尽可能在内部平衡,降低整机振动水平,减少额外的平衡轴配置需求。活塞部分采用轻量化的裙部设计,预留出热膨胀间隙,避免高负荷工况下热胀卡滞,同时活塞环槽的位置经过反复校核,保证密封性能的同时降低往复运动的摩擦损耗。连杆采用长短一致的对称设计,大端与曲轴连杆轴颈配合,小端通过活塞销与活塞连接,杆身截面采用工字型结构,在保证足够抗拉、抗扭强度的前提下尽可能降低往复运动质量,减少高转速下的惯性载荷。
曲轴作为核心的扭矩输出部件,主轴颈与连杆轴颈的过渡圆角经过强化处理,避免应力集中导致的疲劳断裂,曲轴前端预留有正时齿轮、皮带轮的安装位,后端设计有飞轮连接的法兰结构,整体的动平衡精度需要满足高转速运转的要求,避免运转过程中出现轴瓦偏磨、振动超标的问题。从安装边界来看,这套总成的整体宽度匹配V型气缸体的内腔尺寸,曲轴的轴向窜动间隙通过止推片进行限位,活塞在上止点位置时顶面与气缸盖燃烧室的距离严格控制在压缩比设计要求的范围内,各运动部件之间的运动间隙经过校核,不存在运转干涉的问题,同时预留出润滑油道的连通位置,保证各摩擦副在运转过程中能够得到持续的压力润滑,降低磨损速率。在实际工程应用中,这套结构的建模精度可以直接用于后续的动力学仿真、有限元强度校核,也能作为教学演示、结构参考的具象化载体,帮助设计人员快速理解大排量V型内燃机核心运动部件的配合逻辑与布局特点。
