Piaggio p.VII径向发动机气缸结构设计

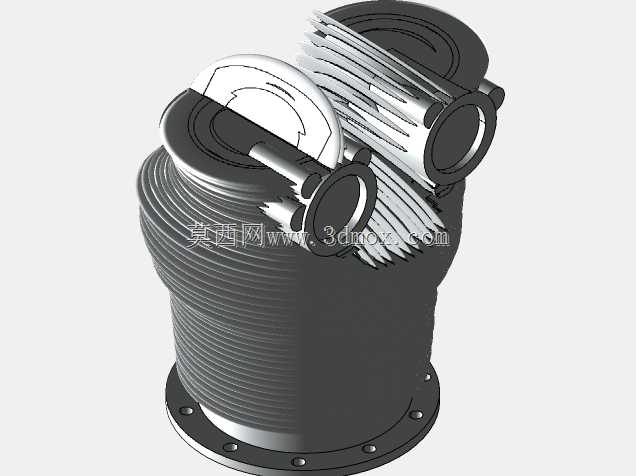

这款径向发动机气缸是星型航空动力单元的核心承压部件，主要适配小排量轻型通航飞行器、早期轻型摩托动力改装以及复古航空动力复刻项目的结构验证场景，在单排星型发动机布局中，多组该气缸沿曲轴径向圆周均匀排布，共同完成进气压缩、燃烧膨胀、排气的完整工作循环，直接决定动力单元的压缩比上限与持续输出稳定性。从实际工况需求出发，设计时优先考虑了高转速下的散热效率，气缸外壁采用等间距环形散热鳍片结构，鳍片厚度与间距经过热负荷校核，在自然风冷条件下可保证连续大负荷运转时缸壁温度处于材料许用区间，避免热变形导致的活塞卡滞、密封失效问题。气缸上部集成了双进排气接口，接口采用同轴凸台定位结构，可直接与对应的进排气歧管座面贴合密封，减少额外转接构件带来的漏气风险与整机重量。下部安装法兰采用带定位销孔的圆盘式结构，法兰上均布的螺栓孔可与曲轴箱的安装座精准对位，安装时需保证缸体轴线与曲轴曲柄销的回转平面垂直，避免活塞往复运动时出现偏磨。气缸内壁的活塞腔体经过珩磨工艺预留量设计，建模时严格还原了缸壁的圆柱度公差要求，活塞环槽的配合间隙、气门避让凹坑的深度都按照实际装配尺寸还原，可直接用于运动仿真验证活塞在上下止点的运动干涉情况。不同于直列发动机气缸的独立排布逻辑，径向发动机的相邻气缸存在部分散热气流的重叠区域，这款气缸的散热鳍片在靠近相邻气缸的侧部做了切角处理，既保证相邻气缸安装时不会出现结构干涉，也能引导冷却气流沿鳍片间隙顺畅流通，避免局部热堆积。缸体上部的燃烧室区域做了局部加厚处理，可承受燃烧爆发时的高频冲击载荷，与缸盖的结合面采用平面密封结构设计，建模时预留了密封垫片的压缩厚度空间，方便设计人员直接调用模型完成整机的装配干涉检查、管路布局优化以及散热流场的仿真分析，对于复刻经典星型发动机、开展小型航空动力教学验证的从业者来说，该模型的结构还原度可满足从方案设计到样机加工的全流程参考需求。
