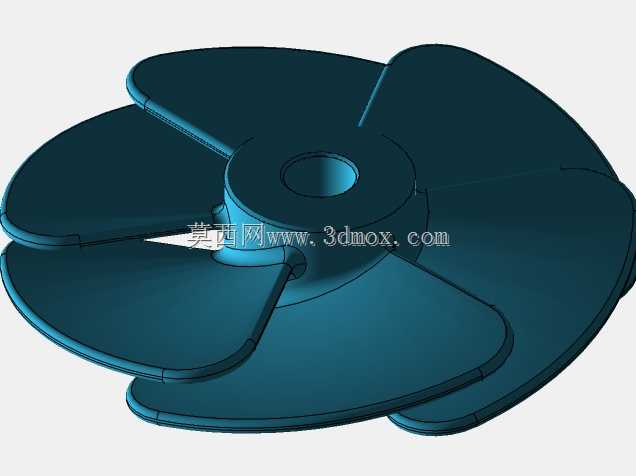

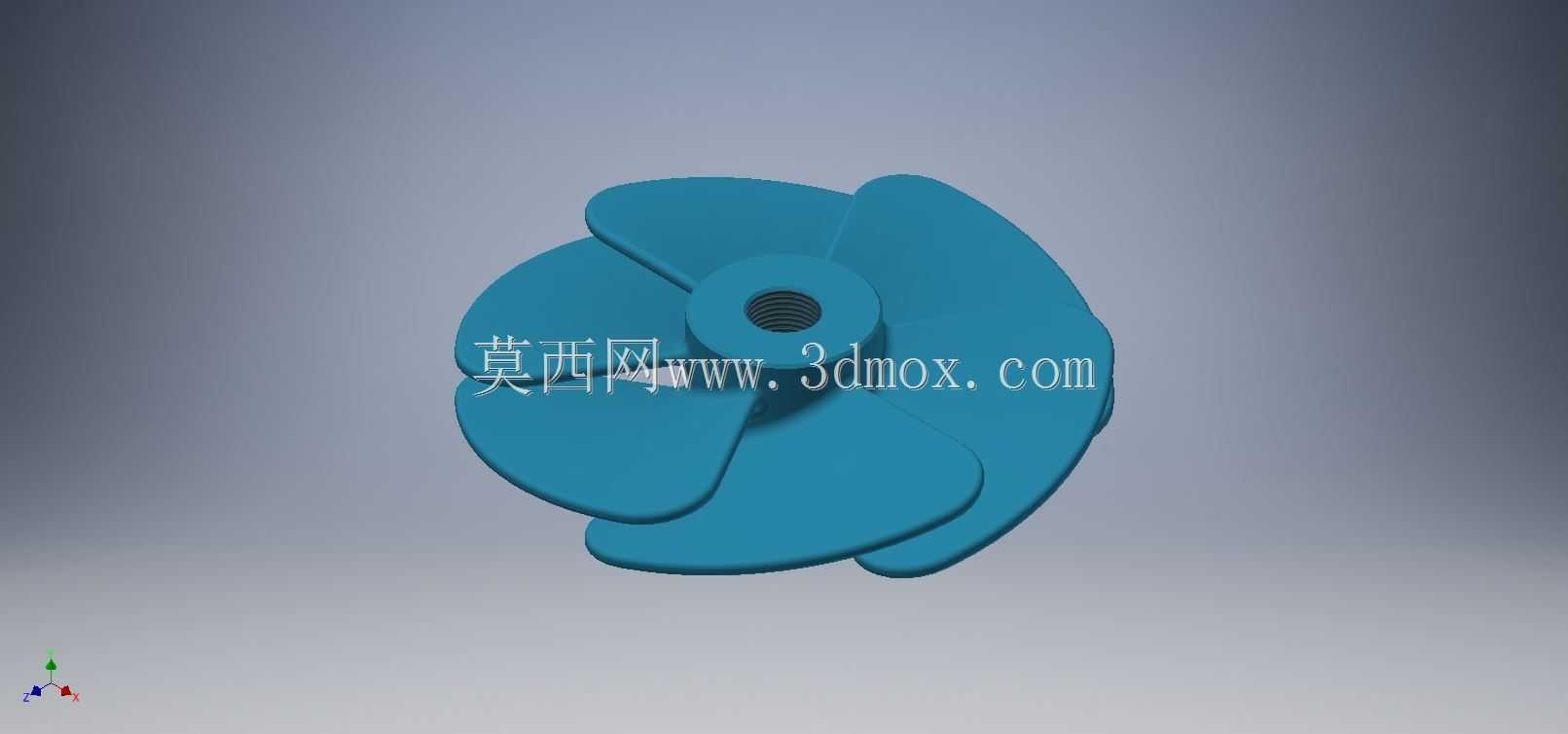

多叶片曲面厚壁叶轮结构设计

这款厚壁叶轮主要适配中低比转速的离心式流体输送设备，在小型给排水系统、工业循环冷却回路、低压浆料输送工况中都能见到同类结构的应用，核心作用是通过自身高速旋转将机械能传递给流经叶道的流体，实现流体压力能与动能的提升，满足管路输送的压头需求。从结构设计逻辑来看，该叶轮采用后向式多叶片布局，叶片型线为平滑曲面过渡，相比直板叶片能有效降低流体在叶道内的脱流损失，减少运行过程中的水力脉动，降低设备运行时的振动与噪声，厚壁的叶片设计则提升了部件在含少量固体颗粒流体工况下的抗磨损性能，延长部件的连续运行周期。叶轮中心设置带内螺纹的轮毂安装位，安装时可通过螺纹配合直接与泵轴或电机输出轴端部锁紧，配合轴肩定位即可保证叶轮与转轴的同轴度，无需额外设计复杂的键连接结构，简化了装配流程，轮毂与叶片衔接处做了大圆角过渡处理，避免应力集中，在高速旋转时可降低衔接位置的结构应力，防止长期交变载荷下出现开裂失效。叶片外缘做了等厚切边处理，与泵体蜗壳内壁的间隙可控制在合理范围内，减少流体从叶轮出口向进口侧的回流损失，提升整机运行效率。设计过程中需要重点校核叶轮的静平衡与动平衡余量，厚壁结构虽然提升了耐磨性能，但也对质量分布均匀性提出了更高要求，建模时需保证每个叶片的型面偏差控制在极小范围内，避免运行时出现偏心振动。安装边界方面，叶轮的轴向定位尺寸需要匹配泵腔的轴向深度，保证叶轮进口端与泵体进水口的对中精度，径向尺寸则需要适配蜗壳的内腔型线，避免运转时出现擦碰，这类叶轮的曲面建模过程需要先通过水力计算确定叶片进出口安装角，再通过样条曲线拟合叶道型线，最后通过加厚、阵列、合并等操作完成整体结构，建模时需注意叶片与轮毂、前后盖板的衔接面曲率连续，减少后续流体仿真时的网格畸变问题，为后续的性能仿真、结构强度校核提供准确的模型基础。
