工作站散热轴流风扇结构设计

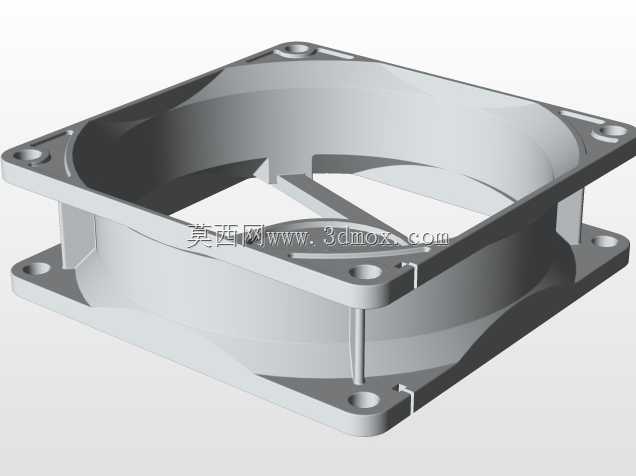

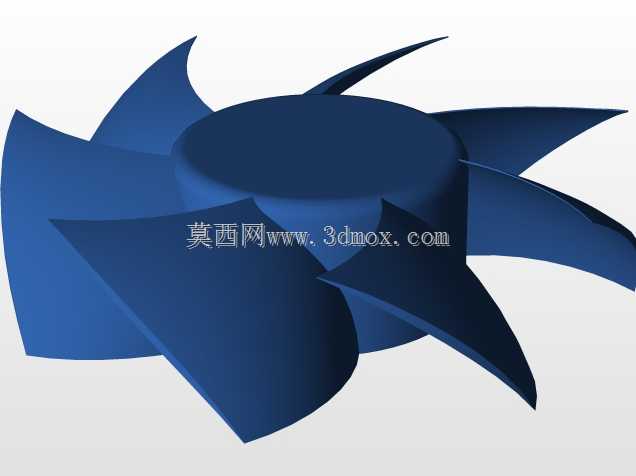

这款轴流风扇主要面向工作站类电子设备的风冷散热场景，在高密度算力设备内部，核心发热元件的持续排热直接决定整机运行稳定性，这类风扇通常安装在机箱风道的进风或排风位，通过定向气流带走CPU、GPU、供电模块等部件累积的热量，避免元器件因过热触发降频甚至硬件损坏。从结构设计来看，这款风扇采用七片后掠式曲面叶片布局，叶片前缘做了切角修型处理，能在高转速下降低叶片切割气流产生的紊流噪音，同时提升单位转速下的送风效率；轮毂部分采用一体化圆弧过渡结构，既可以减少轮毂中心的气流滞止区，也能提升叶轮整体的结构强度，避免长期高转速运行下叶片根部出现应力疲劳。设计过程中需要重点匹配安装边界尺寸，常规工作站机箱的风扇安装位通常预留120mm或140mm的标准安装孔距，这款叶轮的外圆直径控制在适配标准安装位的范围内，轮毂直径约为叶轮总直径的三分之一，既保证了电机安装的容纳空间，也不会过度挤占有效送风面积。叶片的扭角从根部到叶尖做了渐变设计，根部扭角更大适配轮毂处较低的线速度，叶尖扭角收小匹配更高的线速度，让整个叶片截面的气流攻角保持在合理区间，减少气流分离带来的效率损失。实际应用中，这类风扇需要搭配对应规格的直流无刷电机使用，叶轮中心的安装孔位做了D型切边设计，能和电机输出轴形成周向定位，避免运转过程中叶轮打滑；叶片边缘和安装导风圈之间预留了均匀的间隙，既防止运转过程中叶片蹭到导风圈产生异响，也不会因为间隙过大造成气流回流损失。在散热系统的匹配计算中，这类风扇的风压参数需要适配机箱内部的风阻特性，工作站内部因为布置了多块扩展卡、内存模组、散热鳍片，风阻远高于普通家用机箱，这款叶片的曲面设计就是针对中等风阻场景优化，能在合理转速下提供足够的静压，保证气流能穿透密集的鳍片缝隙带走热量。从结构可靠性角度，叶片根部和轮毂的连接位置做了圆角加厚处理，对应长期运转下的应力集中点做了结构加强，即使在满转速持续运行的工况下，也能保证结构强度满足长期使用要求，不会出现叶片断裂的风险。
