米格-21战斗机鱼床构型三维数模

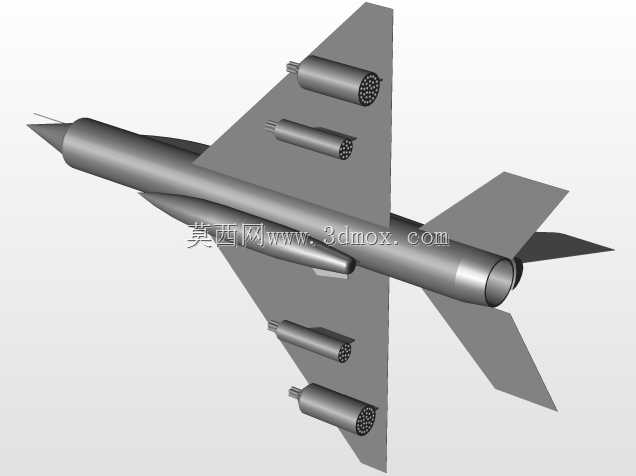

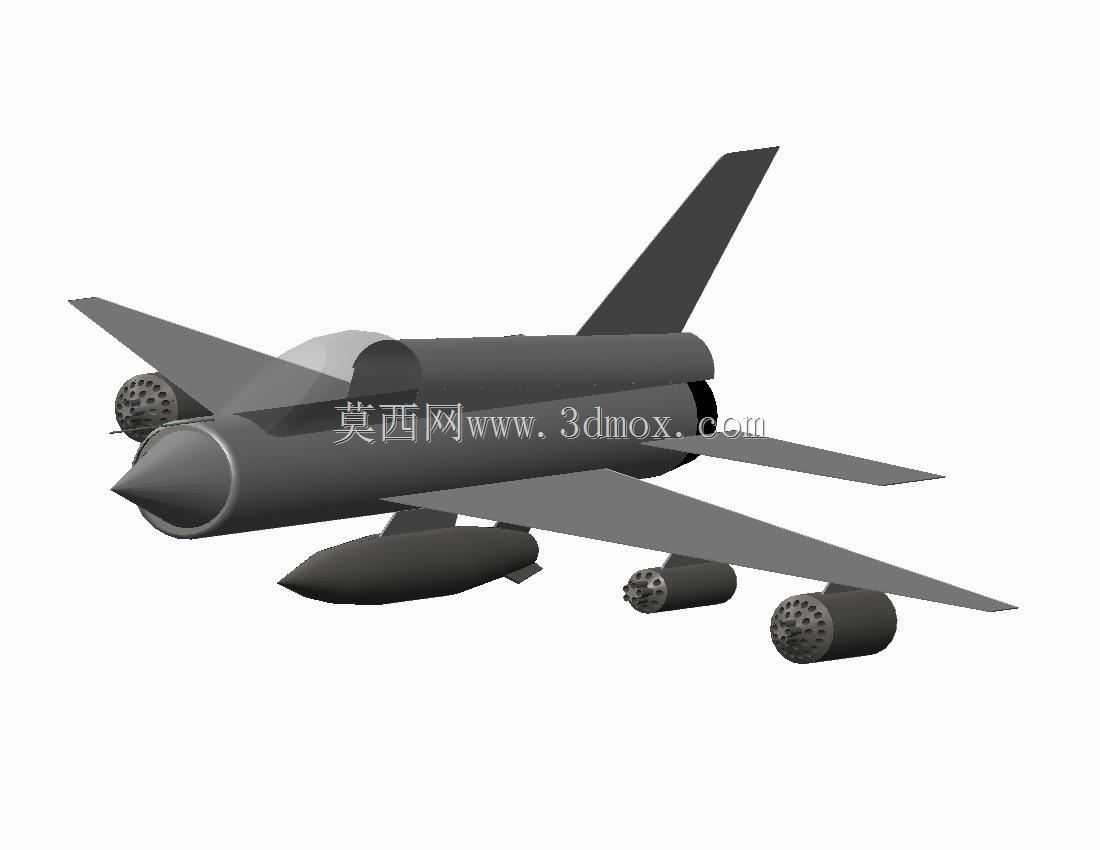

该模型还原的米格-21鱼床构型战机，是二代喷气式战斗机的经典代表，其设计逻辑围绕高空高速截击任务展开，在国土防空、前线制空争夺场景中曾被广泛应用，配套的三维数模可用于航空装备结构教学、战机气动外形验证、仿真场景搭建等实际工作场景。从结构设计角度看，该模型完整复现了战机的气动布局特征，机头采用圆形进气道搭配锥形激波调节锥的设计，能够在2马赫级飞行速度下有效调整进气道激波位置，保证发动机在不同飞行工况下的进气效率，机身采用细长旋成体构型，长细比控制符合高空高速减阻需求，机翼为大后掠角三角翼布局，翼面厚度沿展向逐步减薄，既能够降低高速飞行时的波阻，也能兼顾亚音速飞行阶段的升力特性，垂尾采用大高度后掠设计，保证高速飞行时的航向稳定性，腹鳍的设置则进一步补充了大迎角飞行状态下的航向阻尼。模型中也还原了战机的外挂构型，翼下挂载的副油箱可用于拓展战机的转场航程，配套的火箭弹发射巢则对应其对地支援任务的挂载需求，起落架结构采用前三点式布局，前起落架布置于进气道下方，主起落架收纳于机身中部舱段，收放路径与机身内部结构的干涉关系在数模中做了合理还原，座舱段的水泡型风挡、机身尾部的发动机舱段轮廓、尾喷口的收敛结构都做了对应呈现。在实际建模过程中，该构型的曲面建模需要重点关注机身曲面的连续性，从机头进气道到机尾喷口的曲面过渡需要保证G2连续，才能匹配真实战机的气动外形要求，三角翼与机身的结合段需要做翼身融合过渡处理，降低结合部位的气流干扰，各个操纵面的偏转边界、外挂点的安装接口位置都需要符合实机的安装尺寸边界，保证后续做运动仿真、装配干涉检查时的准确性。这类战机模型在航空科普场景中可用于展示二代机的结构布局特点，在仿真推演场景中可作为空中目标的基础模型使用，在结构设计教学中也可作为复杂曲面建模、航空产品结构拆解的典型案例，帮助建模从业者理解军用航空装备的设计逻辑与结构布局特点，掌握大长细比机身、大后掠翼面的建模技巧，理解气动需求对航空产品外形设计的约束逻辑。
