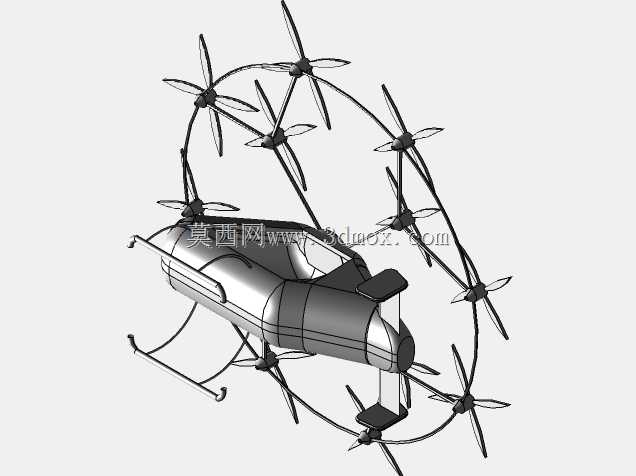

环形多旋翼载人卷翼飞行器结构设计

这款环形布局多旋翼载人卷翼飞行器，主要面向低空短途通勤、复杂地形巡检、应急场景人员投送等应用场景，区别于常规多旋翼无人机的小载荷定位，该结构预留了单人驾乘的座舱空间，可在无铺装起降场的山地、林区、城市楼宇间隙完成垂直起降作业，不需要专用跑道配套，适配野外作业、应急救援等对起降条件要求严苛的使用需求。从功能特性来看，环形排布的旋翼组将动力单元均匀分布在环形框架周向，相比传统同轴或一字排布的多旋翼结构，动力冗余度更高，单组旋翼出现动力异常时，剩余动力单元可通过飞控参数调整维持姿态稳定，大幅提升低空飞行的安全系数；环形框架本身可作为旋翼的防护结构，避免低空飞行时旋翼剐蹭树枝、建筑外立面等障碍物，降低复杂环境下的作业故障概率。设计思路上，座舱采用流线型半封闭结构，前部预留开阔视野区间，适配驾乘人员的观测需求，底部设置滑橇式起落架，可在倾斜度不超过15度的非平整地面完成稳定停靠，不需要额外的起降平台配套；旋翼支杆采用等角度辐射状排布，每支杆末端固定一组动力旋翼，动力线路沿环形框架内部走线，避免外露线路在飞行过程中产生风阻或被外物剐蹭破损。外形尺寸与安装边界方面，整体环形框架的外径控制在常规轻型直升机旋翼直径的三分之二左右，整机高度不超过两米，停放时占地范围仅需六平方米左右，可适配小型家用车库、应急指挥车车载平台等存放空间；各旋翼与环形框架的连接位采用快拆结构设计，可在现场快速完成旋翼组件的更换维护，不需要专用大型工装辅助，适配野外作业的快速维保需求。座舱内部预留了驾乘人员的坐姿空间与操控装置安装位，重心设计落在环形结构的几何中心正下方，飞行过程中姿态调整的转动惯量分布均匀，飞控调校难度更低，姿态响应更平稳；底部滑橇起落架采用弹性钢材弯折成型，可吸收降落时的冲击载荷，避免硬着陆时冲击力传递到座舱内部影响驾乘人员或机载设备。周向旋翼的安装角度统一保持与水平面垂直，动力输出方向全部竖直向下，不需要额外的倾转机构即可完成垂直起降、悬停、水平飞行动作，结构复杂度相比倾转旋翼类载具大幅降低，后期维护成本与故障概率也随之下降。
