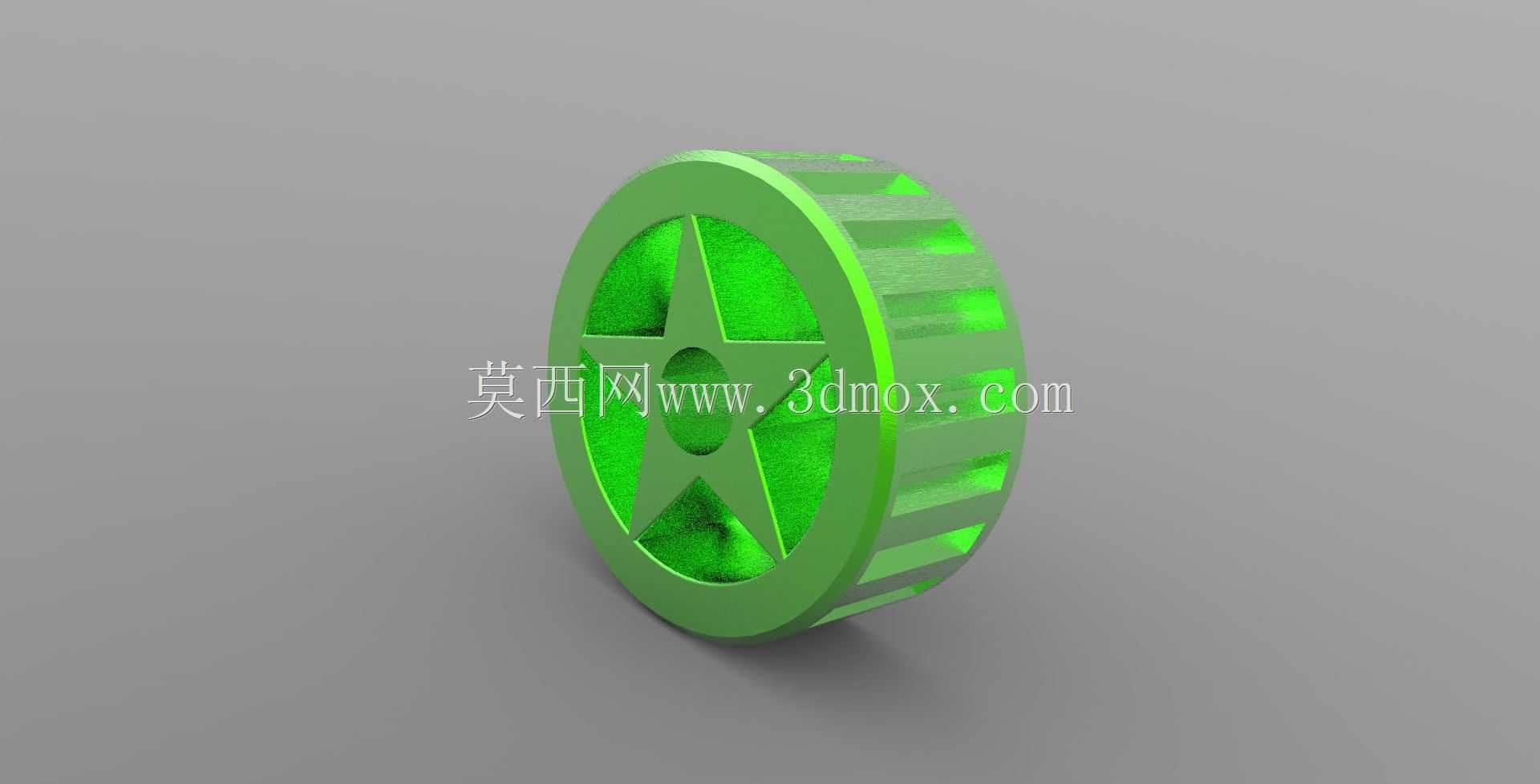

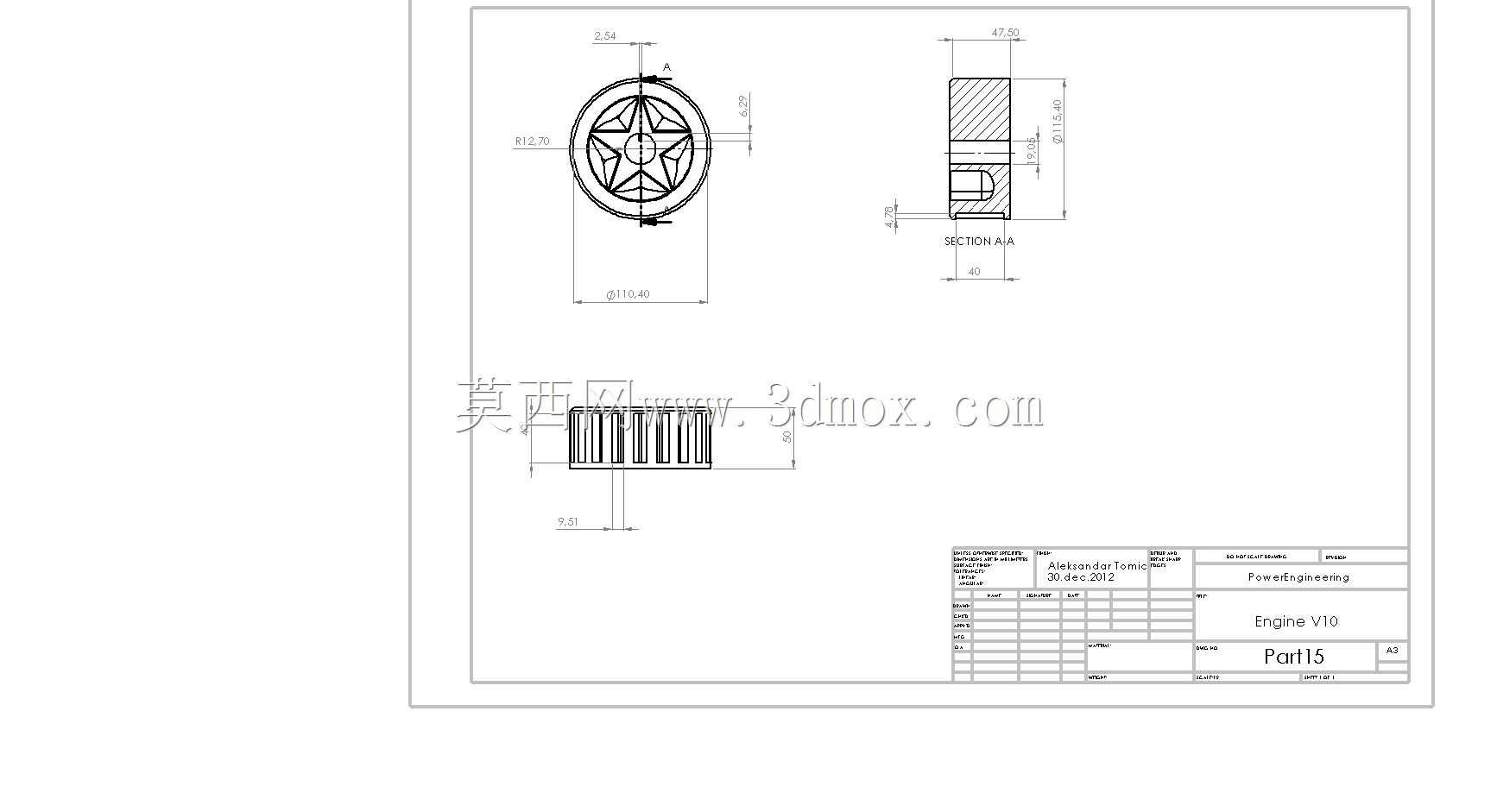

五角星辐条式圆柱直齿轮结构设计

这款带五角星辐条结构的圆柱齿轮，在常规动力传递场景之外，兼顾了轻量化与视觉辨识度，多用于中小载荷的传动链路中，比如小型动力模组、教具演示装置、定制化文创类机械结构里，既可以完成既定的转速扭矩传递需求，也能通过特殊的辐条造型减少不必要的重量堆积，降低传动过程中的转动惯量，提升启停阶段的响应速度。从设计逻辑来看，轮齿部分遵循标准渐开线齿形参数，保证啮合过程中的平稳性，齿侧间隙控制在常规传动允许的公差范围内，避免运转过程中出现卡滞、异响问题；轮缘部分保留足够的壁厚，保证轮齿根部的结构强度，避免长期受交变载荷出现齿根断裂的情况。核心的五角星辐条设计，并非单纯的造型装饰，五根辐条均匀分布在轮毂与轮缘之间，每根辐条的截面做了等强度过渡处理，从轮毂连接处到轮缘连接处的截面厚度平滑变化，既减少了实体材料的使用，也能保证扭矩传递过程中辐条的应力分布均匀，不会出现局部应力集中导致的结构失效。轮毂部分设计了标准的中心安装孔，孔位公差满足过渡配合要求，可以直接适配对应直径的传动轴，孔壁预留了键槽位置，安装时可以通过平键完成周向固定，避免齿轮与轴之间出现相对转动；齿轮的轴向厚度控制在适配常规安装空间的尺寸范围内，端面做了倒角处理，既方便安装时的对位导入，也能去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或相邻零件。实际应用中，这类齿轮的安装边界需要注意轴向预留足够的窜动间隙，径向要保证与配对齿轮的中心距符合设计公差，啮合接触斑点控制在齿面中部区域，才能保证长期运转的稳定性；辐条之间的镂空区域，既可以减轻整体重量，也能在运转过程中带动周边空气流动，对啮合面起到一定的辅助散热作用，降低长时间运转带来的齿面温升，减少齿面胶合、磨损的概率。不同于常规实心辐板齿轮，这款齿轮的五角星结构在装配过程中也可以作为周向对位的参考标记，方便调试阶段快速确认齿轮的啮合相位，尤其在多齿轮传动的链路中，能够提升装配调试的效率，减少对位校准的时间成本。
