复古轮式仿古火炮结构设计作品

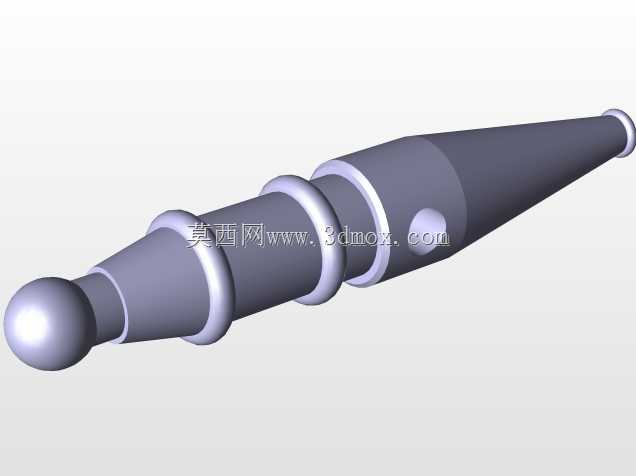

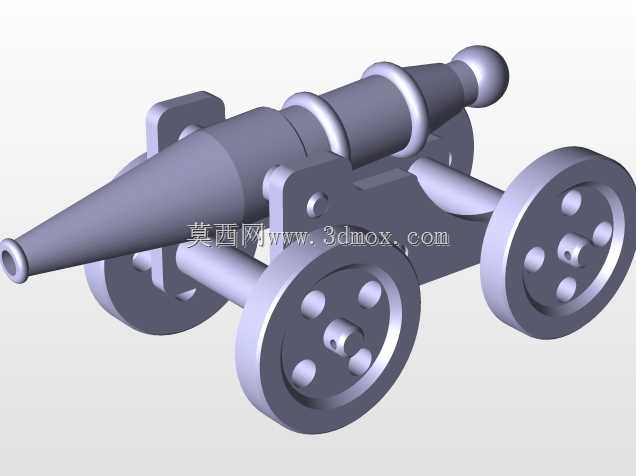

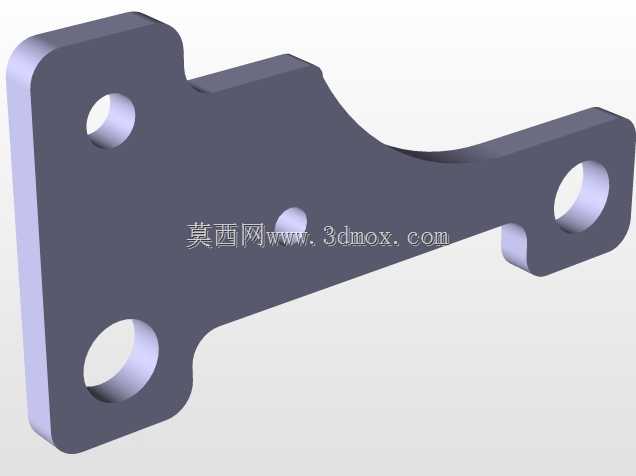

这款仿古轮式火炮的结构设计，最初的应用场景锚定在文旅场景仿古陈设、历史场景复原道具、科教展示教具领域，区别于实战兵器的功能逻辑，设计全程围绕结构还原度、装配可靠性、移动便捷性三个核心维度展开。炮管部分采用多段阶梯式回转结构设计，从炮尾至炮口依次设置药室定位段、身管加强段、炮口加厚段，每段的直径差控制在合理范围，既还原古火炮的金属铸造厚重质感，也避免了等径直管带来的视觉单薄问题，炮管表面预留的环形凸棱结构，既对应古火炮的加强箍结构特征，也可作为装配定位的基准面，方便与炮架的固定卡箍完成精准配合。炮架部分采用对称式双片支撑结构，架体的弯折角度经过反复校核，确保炮管安装后整体重心落在轮组支撑边界范围内，避免静置或短距离移动时出现前倾侧翻问题，架体上预留的销轴孔位，分别对应炮管俯仰铰接点、轮组安装点、尾部支撑点，所有孔位的同轴度公差控制在装配允许范围内，不需要额外修配即可完成组装。轮组采用四轮对称布局，前后轮直径一致，轮体采用仿木质的辐条式结构，轮心位置设置金属轴套，与轮轴配合时可减少转动摩擦阻力，轮轴与炮架的连接采用可拆卸式销轴结构，方便运输时拆分收纳，降低整体包装尺寸。设计过程中优先考虑了安装边界的适配性，整体宽度控制在常规门洞通行尺寸范围内，轮距设置避开了常见步道的坎边高度，短距离推移时不会出现卡滞问题，炮管的俯仰角度预留了合理的调节范围，满足不同展示场景的角度调整需求，架体尾部的支撑结构可在静置时落地承力，分担轮组的承重压力，避免长期静置导致轮轴变形。所有结构件的连接方式都采用机械行业常用的可拆卸连接，没有设置不可逆的粘接结构，方便后期维护更换易损件，各部件的壁厚都经过受力校核，在满足陈设展示承重需求的前提下尽可能控制整体重量，避免过重导致移动困难。
