带格栅通风结构的滑动盖板结构设计

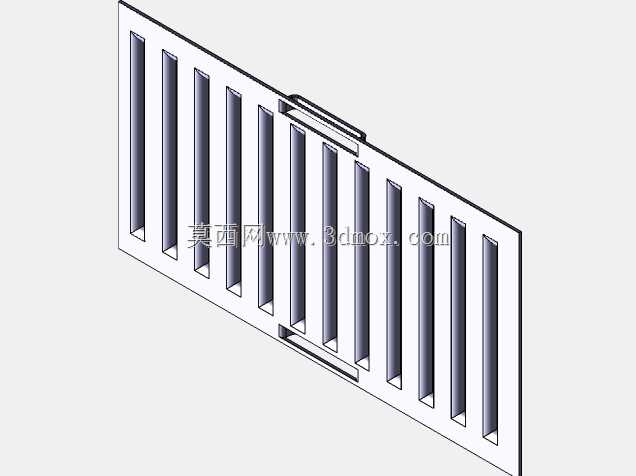

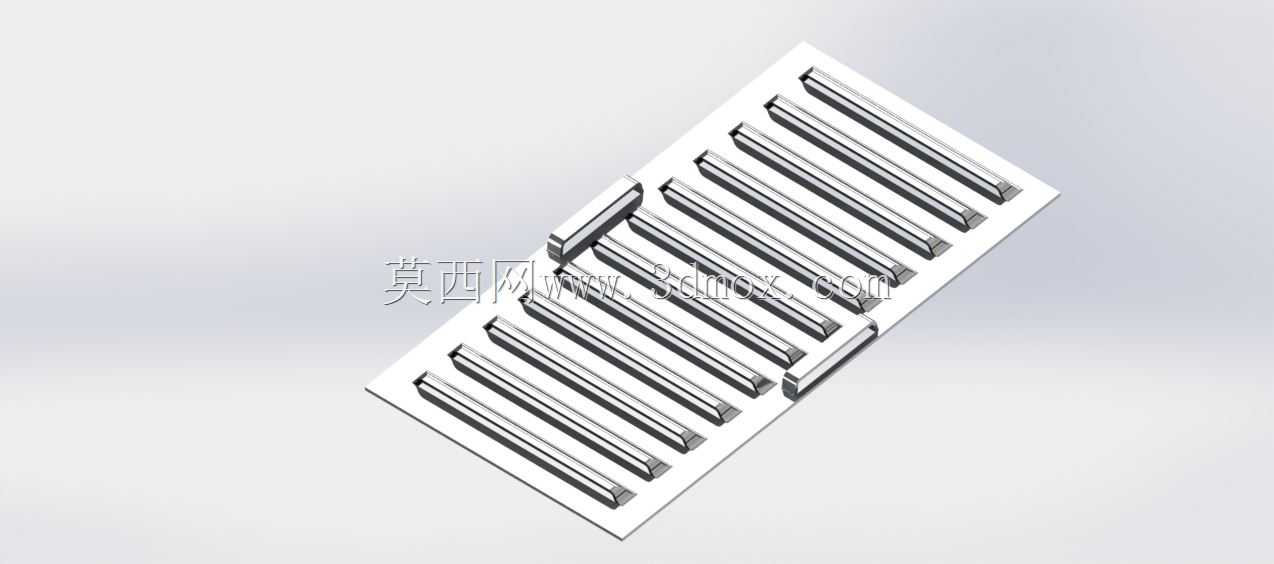

这类带平行格栅的滑动盖板，常应用在需要兼顾通风散热与开合防护的设备舱体部位，比如工业控制柜的通风口、户外设备的散热检修口、小型机电设备的风道调节位置，日常使用中既可以通过滑动动作调整通风通流的有效面积，也能在闭合状态下阻挡大尺寸杂物进入设备内部，避免异物触碰内部带电或运转部件引发故障。从结构设计逻辑来看，整体采用矩形平板作为基础承载基体，平行排布的通风格栅沿盖板长度方向均匀布置，每道格栅的凸起筋条同时承担两个作用：一是提升薄板类盖板的整体结构刚性，避免大尺寸薄平板在长期滑动使用中出现翘曲变形，导致滑动卡滞；二是形成定向的通风导流通道，让进出设备的气流沿筋条方向有序流动，减少气流紊流带来的风噪与通风阻力。滑动配合的结构设置在盖板的两个短边侧，采用嵌入式凸台作为滑动限位结构，和安装基座的滑槽形成间隙配合，配合间隙控制在0.15-0.2mm区间，既可以保证滑动过程顺畅无卡涩，也能避免间隙过大导致盖板晃动、错位。设计过程中需要重点关注安装边界的尺寸匹配：盖板整体的长宽尺寸需要比安装基座的开口尺寸单边大出8-10mm，保证完全闭合状态下没有缝隙漏出内部结构；滑动行程需要根据实际通风调节需求设定，通常最大开启位置下的有效通风面积不低于开口总面积的60%，满足设备满负荷运行时的散热通风需求。格栅部分的筋条高度统一设置为3mm，筋条之间的通槽宽度保持一致，槽边做0.2mm的圆角过渡，避免加工过程中出现锐边毛刺，也减少长期使用过程中积灰的附着概率。滑动凸台的位置需要和基座滑槽的位置严格对中，凸台的滑动接触面做平面度管控，平面度公差控制在0.05mm以内，降低滑动过程中的摩擦阻力，长期往复滑动也不会出现偏磨。这类盖板在实际选型适配时，需要先确认安装位置的开口尺寸、所需的最大通风量、滑动行程范围，再对应调整盖板的整体长宽、格栅密度以及凸台的位置尺寸，不需要额外加装复杂的锁止结构，依靠滑动配合的阻尼感就可以停留在行程内的任意位置，满足不同工况下的通风量调节需求，结构简单可靠，加工难度低，适合批量生产应用在各类需要通风调节的设备防护部位。
