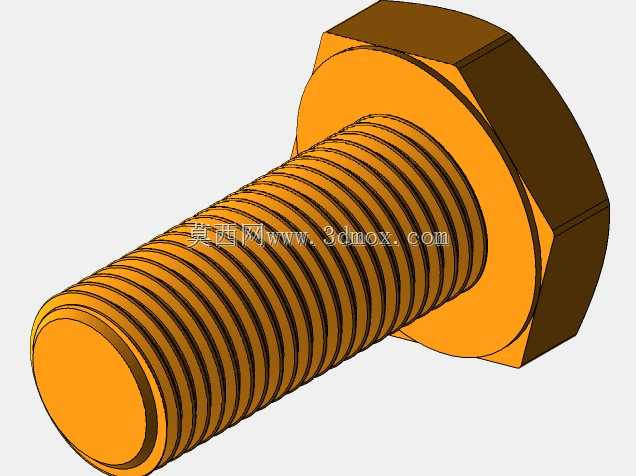

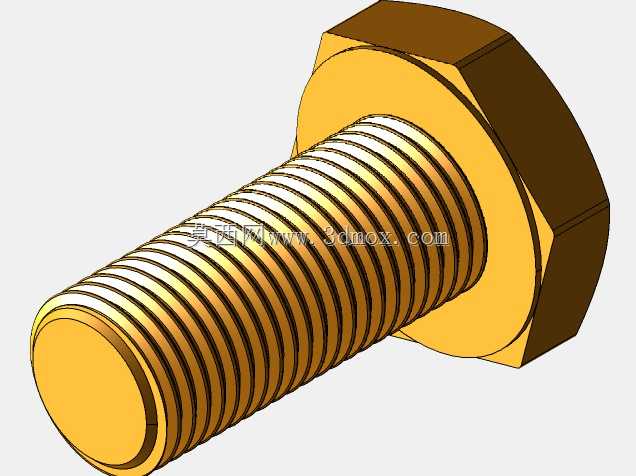

惠特沃思G1/4外六角螺栓结构设计

在低压流体输送管路、小型机电设备装配、仪器仪表安装这类场景里，管螺纹紧固件的密封可靠性与装配便捷性直接决定整套系统的运行稳定性，惠特沃思G1/4规格的外六角螺栓就是这类场景里应用极广的基础连接件。不同于普通公制紧固螺栓侧重轴向拉力承载的设计逻辑，这款螺栓采用的G1/4惠氏管螺纹本身带有55度牙型角，牙顶与牙底存在圆弧过渡，旋合后配合密封填料能实现足够的管路密封性能，既可以承担管路接头处的轴向紧固作用，也能适配小通径气路、油路的低压密封需求，在小型气动工具、老式收音机组装、通用设备维修场景中都能见到这类紧固件的身影。从设计层面来看，这款螺栓的头部采用标准外六角构型，六角对边尺寸严格匹配对应规格的通用扳手开口，装配时不需要定制专用工装，普通活动扳手、呆扳手甚至套筒工具都能完成拧紧操作，头部厚度的取值兼顾了拧紧时的扭矩承载能力与安装空间的占用限制，不会因为头部过薄导致拧紧时棱角崩裂，也不会因为头部过厚额外增加装配后的整体高度。螺杆部分的螺纹长度覆盖了常规薄板叠装、管接头旋合的常用深度范围，螺纹收尾处的退刀结构做了平滑过渡，避免应力集中导致螺杆在交变载荷下出现断裂风险，螺杆末端的倒角设计既方便装配时快速对准螺纹孔，也能去除端部加工毛刺，避免装配时刮伤内螺纹牙型。实际选型使用时需要注意，这款螺栓的安装边界要匹配对应G1/4内螺纹的攻丝深度，外六角头部的回转空间要预留足够扳手操作的余量，不能在头部紧贴安装面时还存在未完全旋合的螺纹段，否则既无法保证密封性能，也会导致连接副在振动工况下出现松脱。不同于锥管螺纹依靠自身牙型变形实现密封的设计，这款惠氏圆柱管螺纹螺栓在用于流体管路连接时，需要配合密封生料带、密封胶填充螺纹副之间的微小间隙，才能达到预期的密封效果，单纯依靠螺纹旋合的金属接触无法满足密封要求。在做整机结构设计时，这类标准紧固件不需要单独定制加工，直接按照标准参数选型即可，建模时还原螺纹牙型细节可以用于后续的装配干涉检查、虚拟装配验证，避免实际装配时出现螺纹长度不匹配、头部与周边零件干涉的问题，对于小批量设备组装、维修替换场景，这类标准件的互换性优势也十分明显，不需要针对连接部位做特殊调整就能完成装配替换。
